Besonderheit:

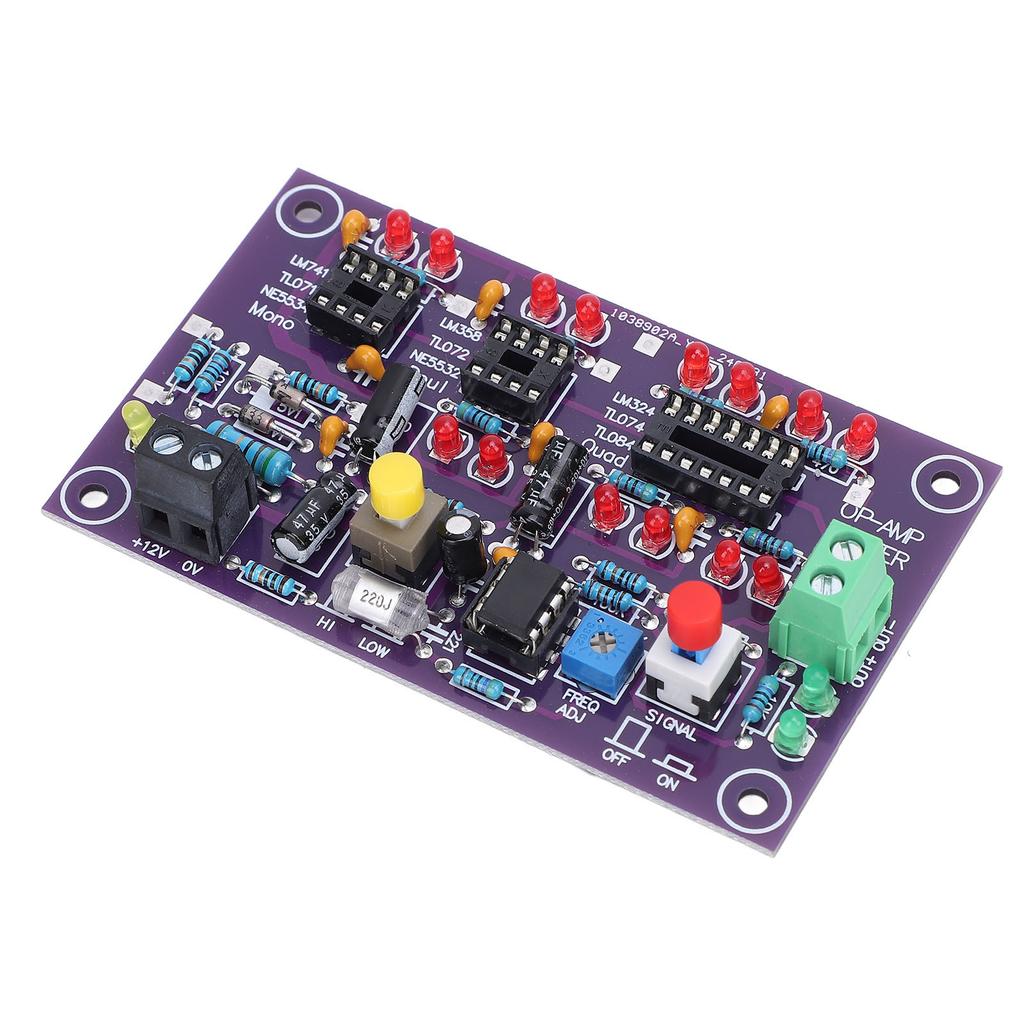

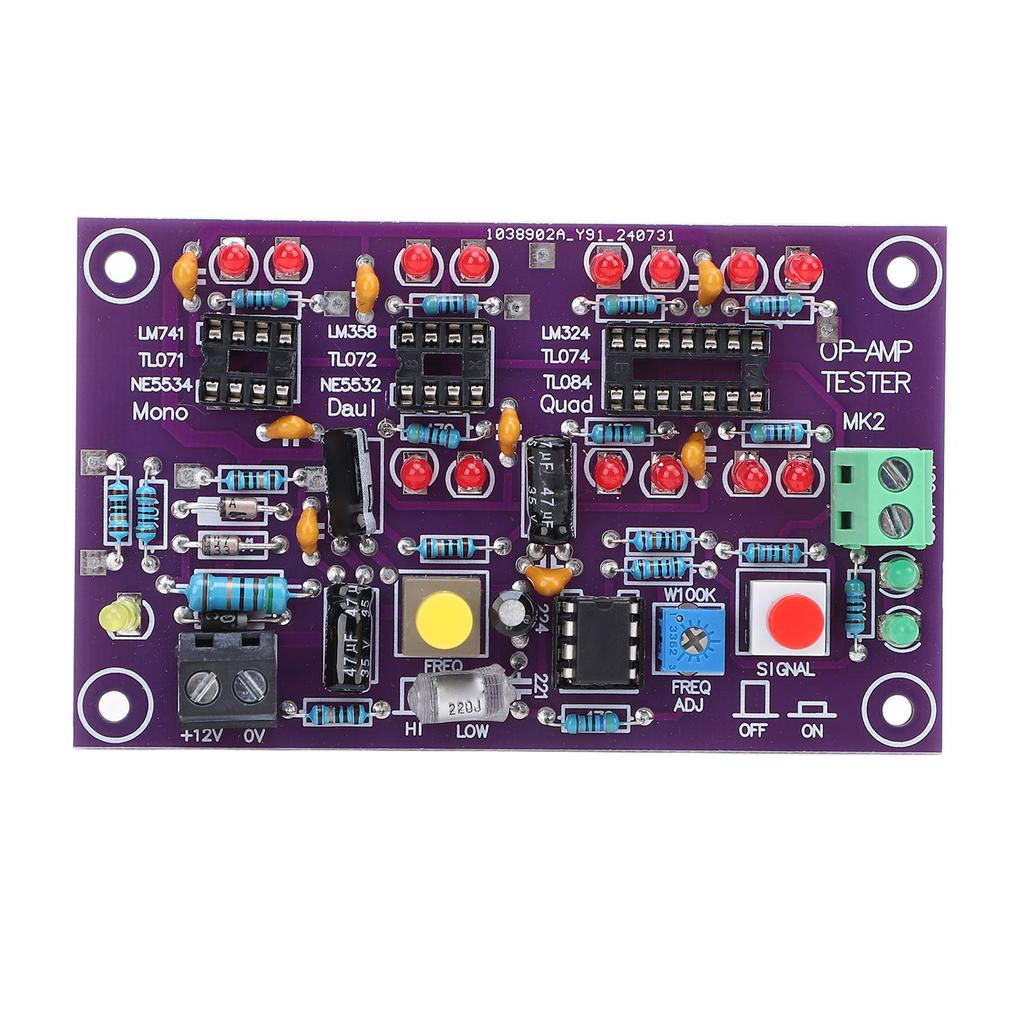

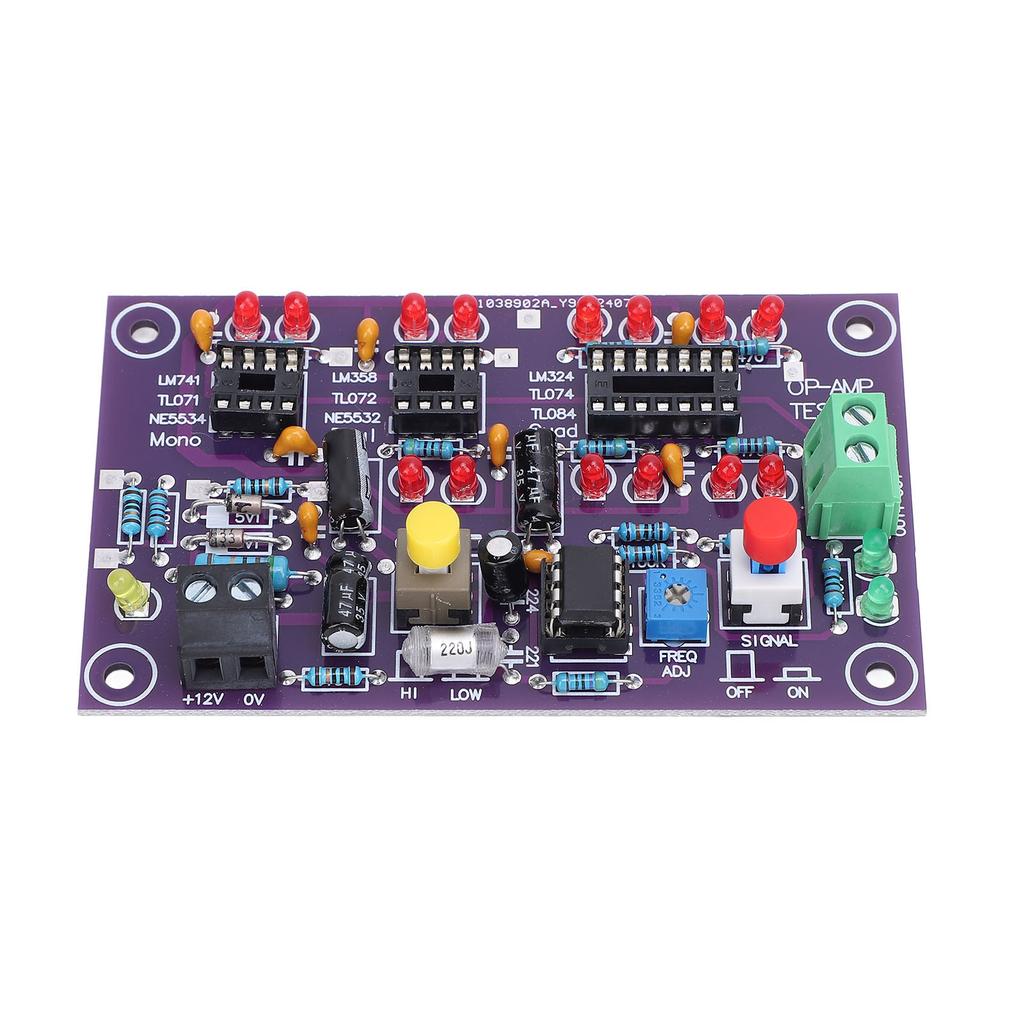

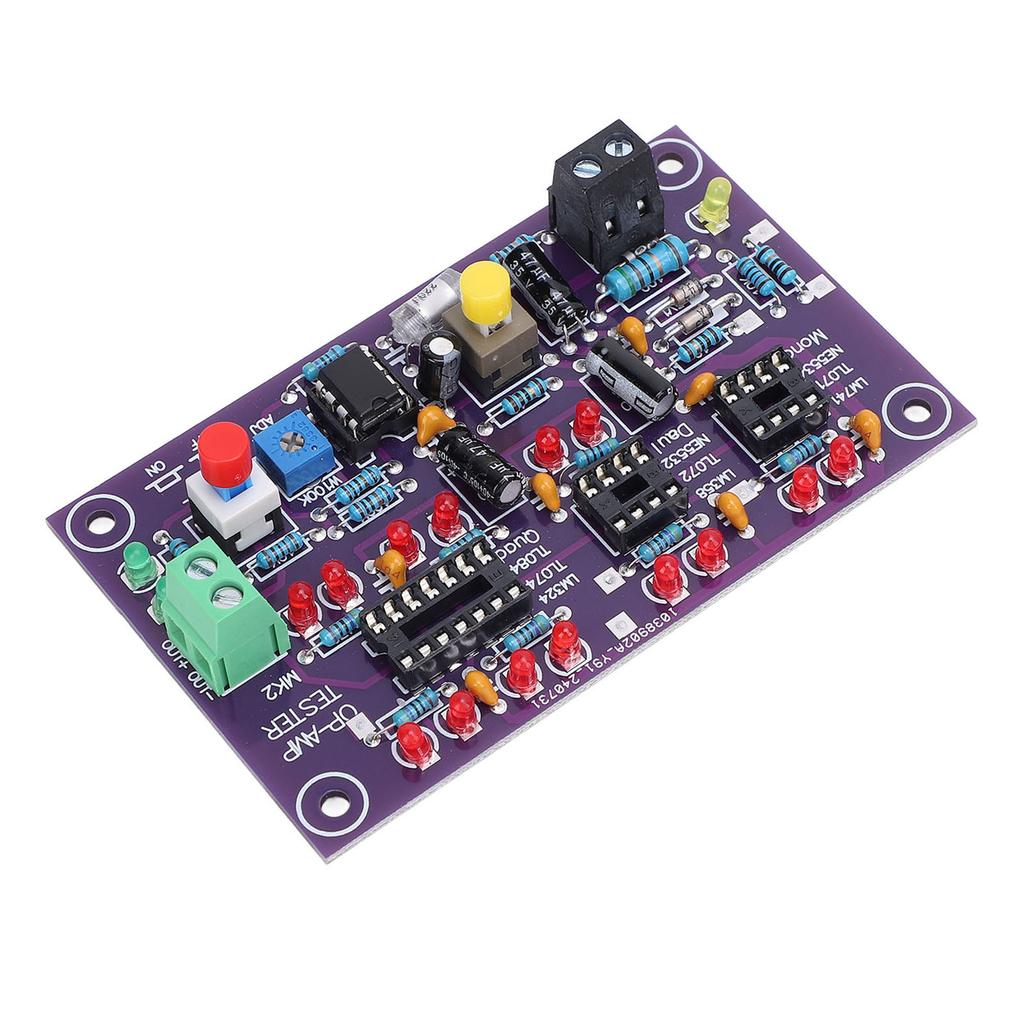

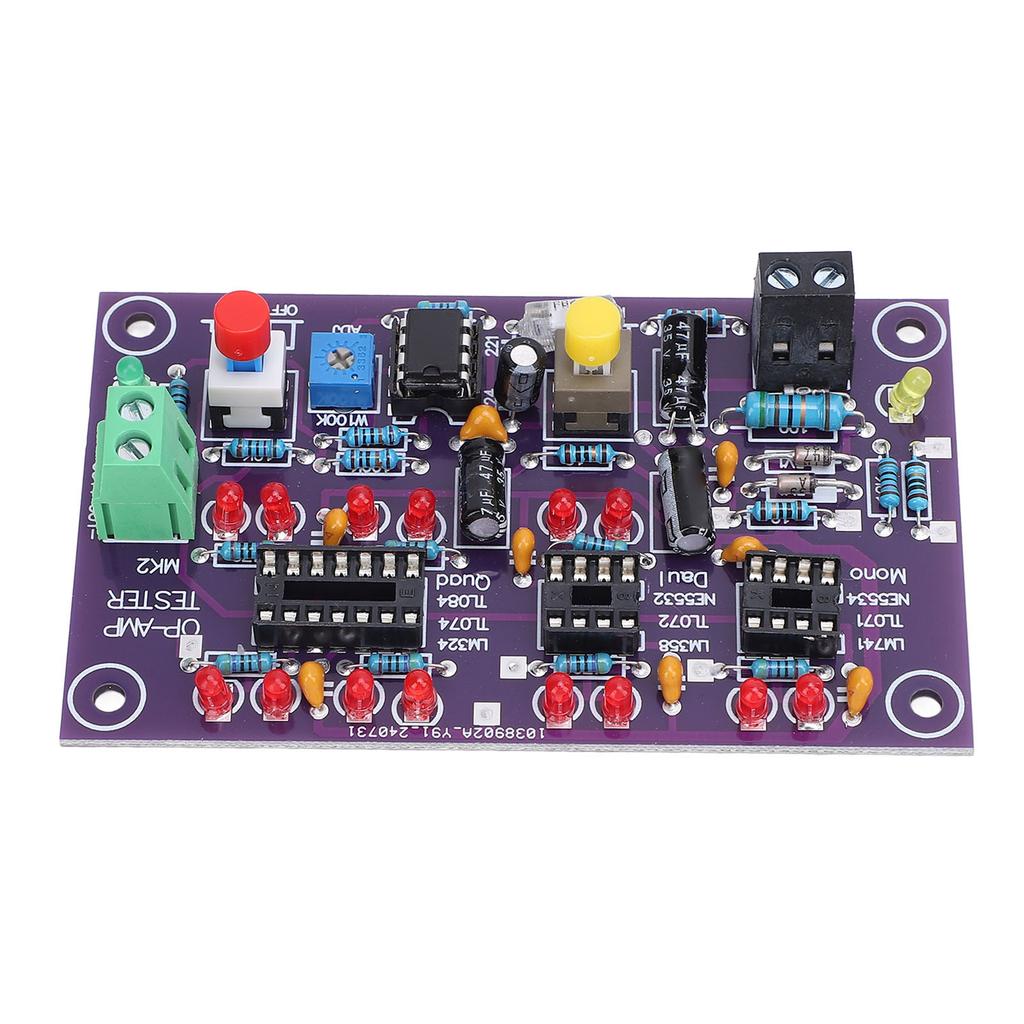

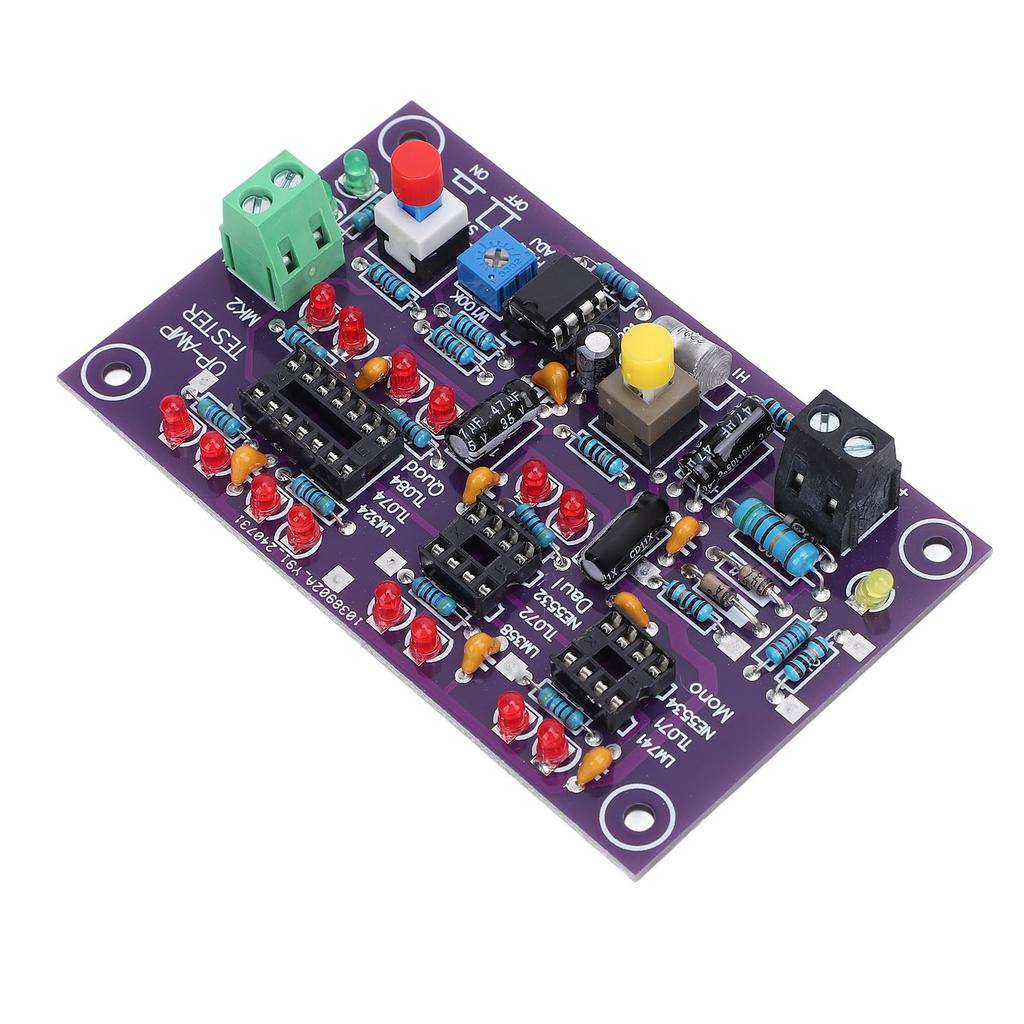

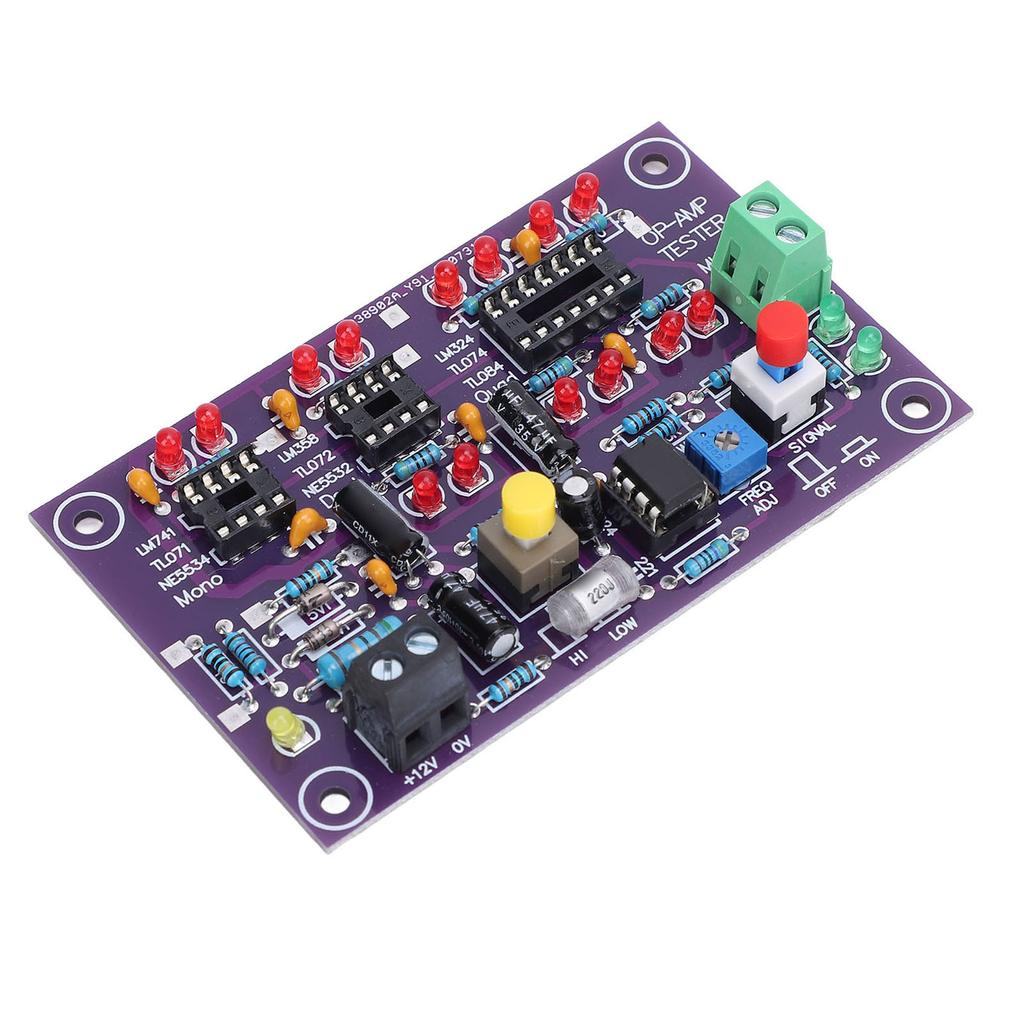

1. TESTOBJEKT: Dies ist ein Operationsverstärker-Tester, der zum Testen gängiger Chips für Einzel-Operationsverstärker verwendet werden kann.(Mono), Doppel-Operationsverstärker und Vierfach-Operationsverstärker. Die Leiterplatte kann feststellen, ob der IC für Verstärkung verwendet werden kann, und die Konversionsrate des Chips kann grob beurteilt werden.. Sie können Chips mit niedriger Geschwindigkeit erkennen, die als Hochgeschwindigkeitschips getarnt sind.
2. AUSGABEMODUS: Für Hochgeschwindigkeits-Operationsverstärker kann die Ausgabe normal erfolgen, wenn ein hoch- und niederfrequentes Rechtecksignal eingespeist wird, wobei die entsprechende rote LED und grüne LED synchron leuchten, dauerhaft an.(200 kHz oder hell (10 HZ))
3. AUSGABEANZEIGE: Für einen langsamen Operationsverstärker, wenn ein rechteckförmiges Eingangssignal anliegt, kann der Ausgang die Ausgangswellenform nicht vollständig wiedergeben, wie dadurch gezeigt wird, dass die entsprechenden roten LEDs nicht normal leuchten können, sondern nur eine oder zwei nicht leuchten.. Nur wenn das Niederfrequenzsignal eingespeist wird, kann normal ausgegeben werden, und die entsprechende rote LED am Ausgang kann synchron mit der grünen LED blinken.
4. TESTSTROM: Auf der Platine ist ein Testanschluss vorgesehen, um den Ruhestrom des Operationsverstärkers unter einer ±5V-Versorgung zu testen.. Durch die Größe des Ruhestroms kann man auch einige Eigenschaften des Operationsverstärkers verstehen und das Modell unterscheiden.
5. STABILE LEITERPLATTE: Operationsverstärker-Testplatine verwendet stabiles PCB-Material, besitzt ausgezeichnete Wartungsfreundlichkeit und Austauschbarkeit, kann bedenkenlos verwendet werden.
Spezifikation:
Gegenstandsart: Operationsverstärker-Testplatine
Für dich: Ca.. 9.5x5.8cm 3.74x2.28in
Leistungsbedarf: Stromspannung: DC12V, Strom: 100mA
Anwendung:
Für Einzel-OPV-Modelle: LM741, LF356, NE5534, TL071, TL081, 0P07 und andere Standard-Einzel-OPV-Gehäuse
Für Doppel-Operationsverstärkermodelle: LM358, NE5532, TL072, TL082, MC1458, RC4558, 0P275, AD827 und andere Standard-Doppel-OP-Verpackungen
Für Vierfach-Operationsverstärkermodelle: LM324, TL074, TL084, LF347, AD713.
Paketliste:
1 x Testplatine
Hinweis:
Testanleitung: 1. Immer nur einen Chip gleichzeitig testen. Verwenden Sie eine der drei Testbuchsen. 2. Für statische Strommessungen verwenden Sie das DC-Spannungsmessgerät des digitalen Multimeters.. Messen Sie die Spannung über 10 Ohm, 1=V 10 (ma). Zum Beispiel, V=15MV, statischer Strom 1=1,5 ma. (Drücken Sie zu diesem Zeitpunkt nicht den roten Schalter auf der rechten Seite des Diagramms.). 3. Das Testende kann an ein Oszilloskop oder einen Frequenzzähler angeschlossen werden. Passen Sie das Potentiometer an, um die Testfrequenz zu ändern.
