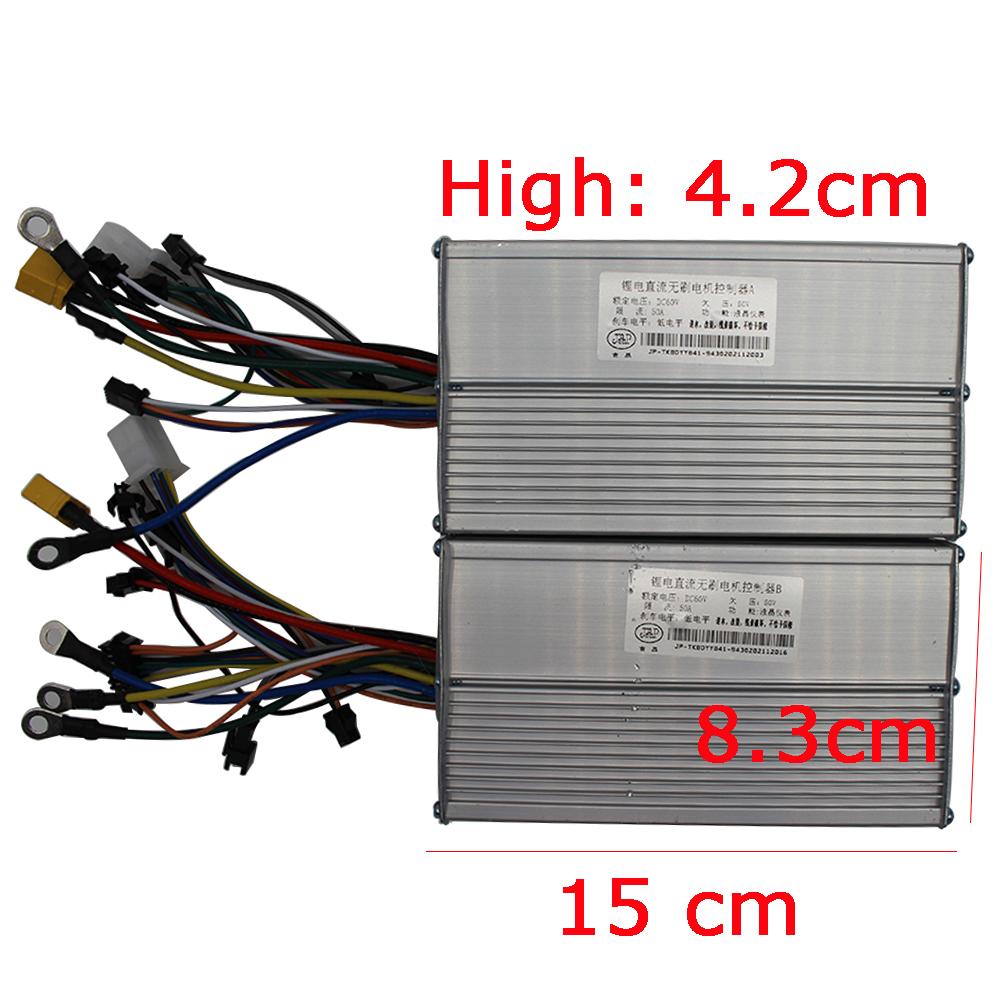

1. Der Controller ist in zwei Ausführungen erhältlich: Einzelantrieb und Doppelantrieb (A + B.).
Halle/Keine Halle (Differenzierung)
ein. Der Hinterradmotor hat nur 3 dicke Phasenleitungen, was bedeutet, dass keine Hall-Sensoren vorhanden sind.
Motor-
b. Zusätzlich zu den 3 Phasenleitungen gibt es einen weiteren Kabelstrang. (Die oben genannten sind 5 dünne Drähte) welcher der Hall-Sensor ist
2.

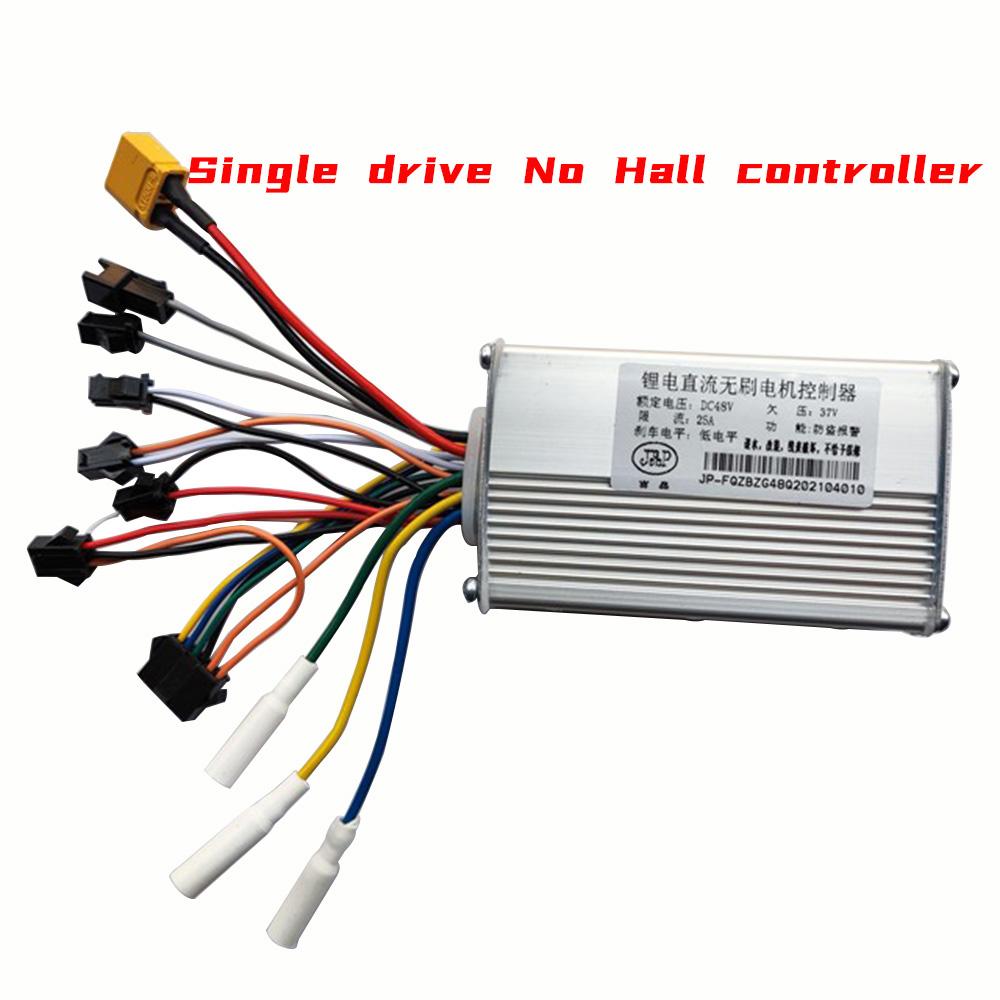

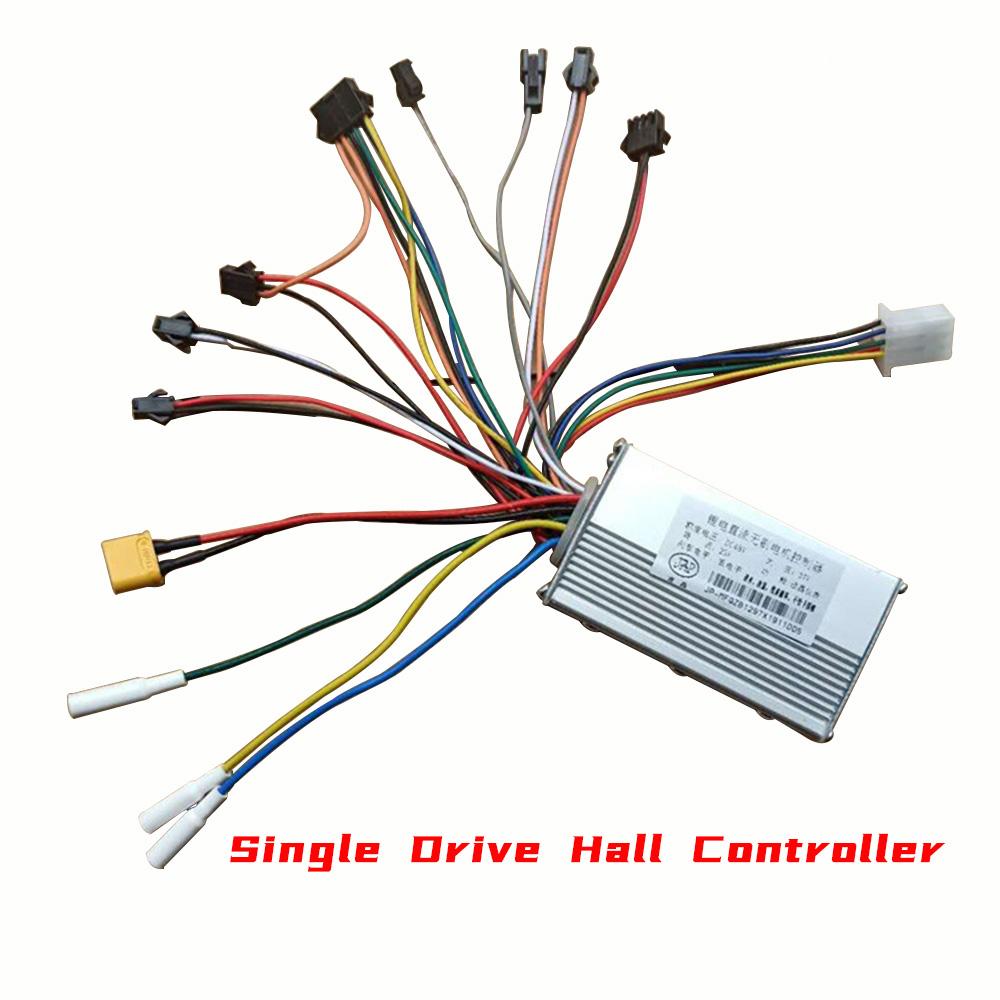

Einzelantrieb: 36V 16A ohne Hall-Effekt (Diebstahlschutz), 36v19a ohne Hall (Diebstahlschutz), 48v25a ohne Hall (Diebstahlschutz), 48v25a ohne Hall (Diebstahlschutz), 52v25a ohne Hall (Diebstahlschutz), 52v25a ohne Hall (Diebstahlschutz)

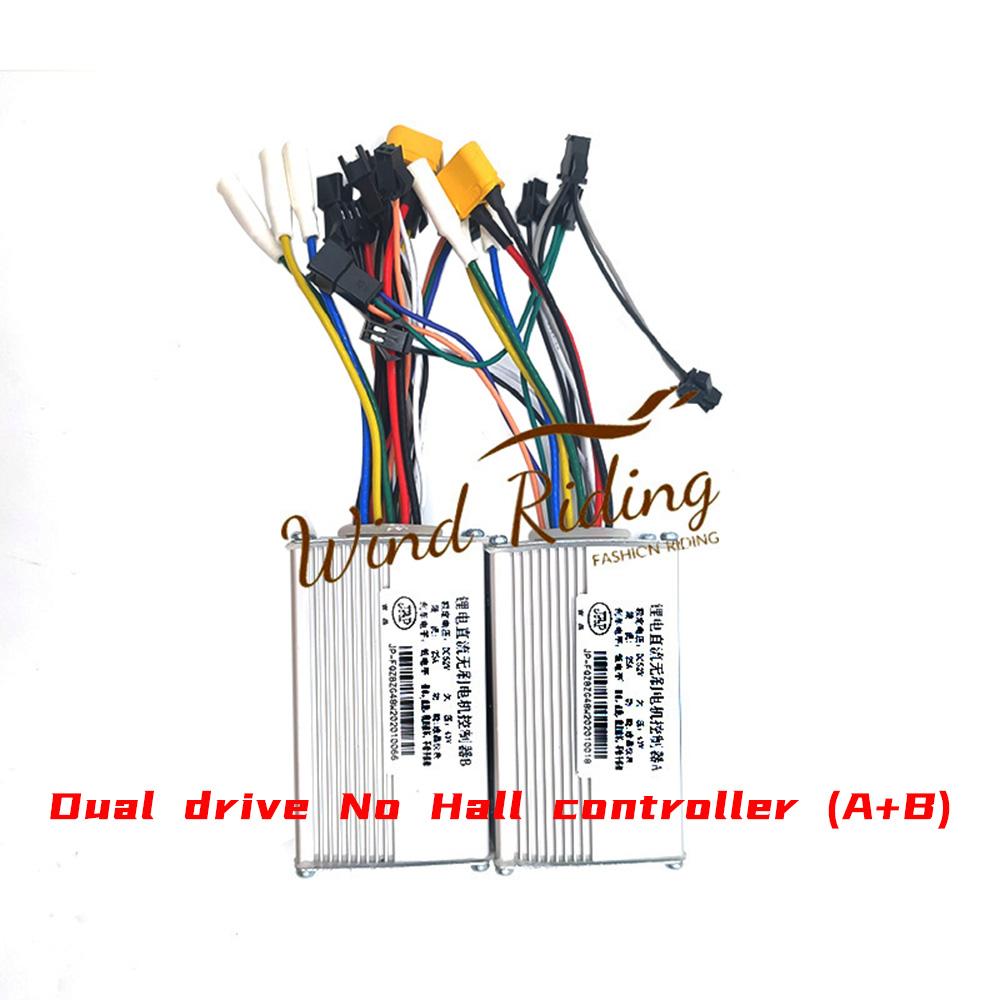

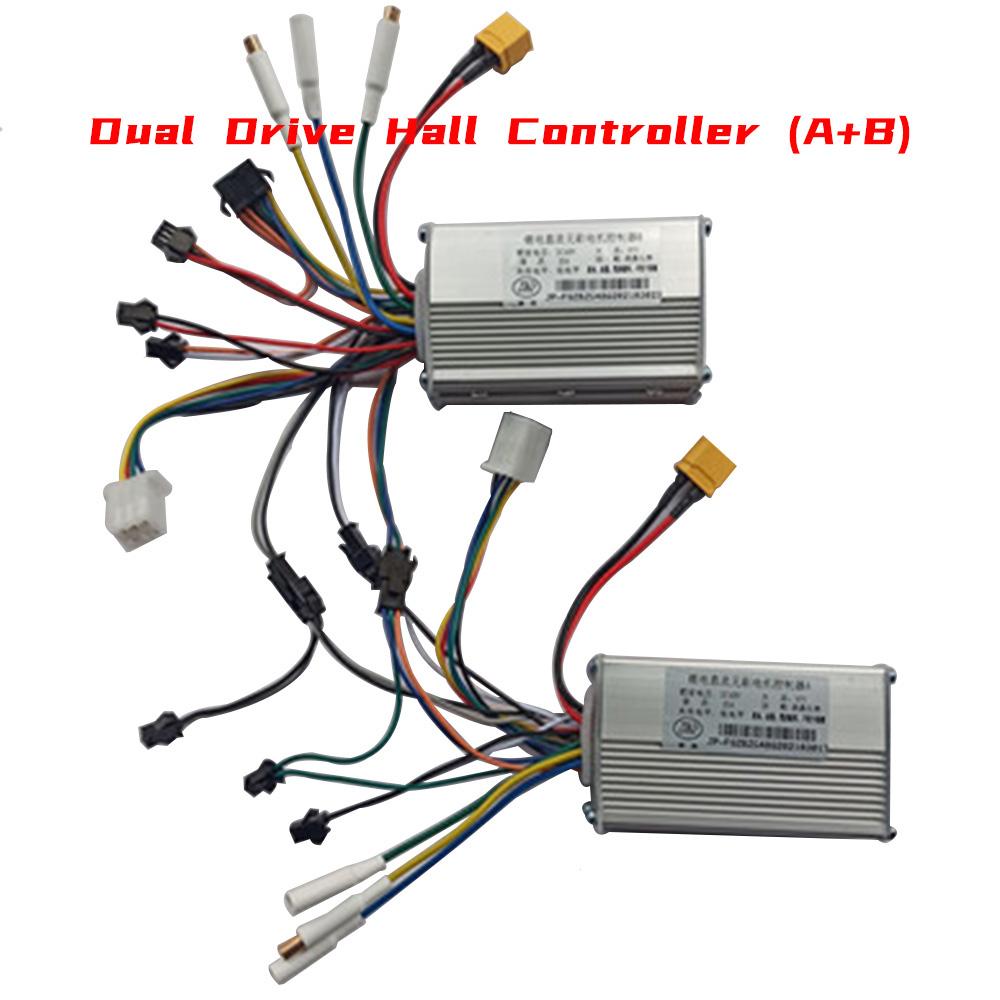

Doppelantrieb: 48v25a Hall (A + B.) (Diebstahlschutz), 52v25a Hall (A + B.) (kein Diebstahlschutz), 52V 25A ohne Hall (A + B.) (kein Diebstahlschutz), 60v25a Hall (A + B.) (Diebstahlschutz), 60v25a Hall (A + B.) (Diebstahlschutz), 60V50a Hall (Diebstahlschutz)

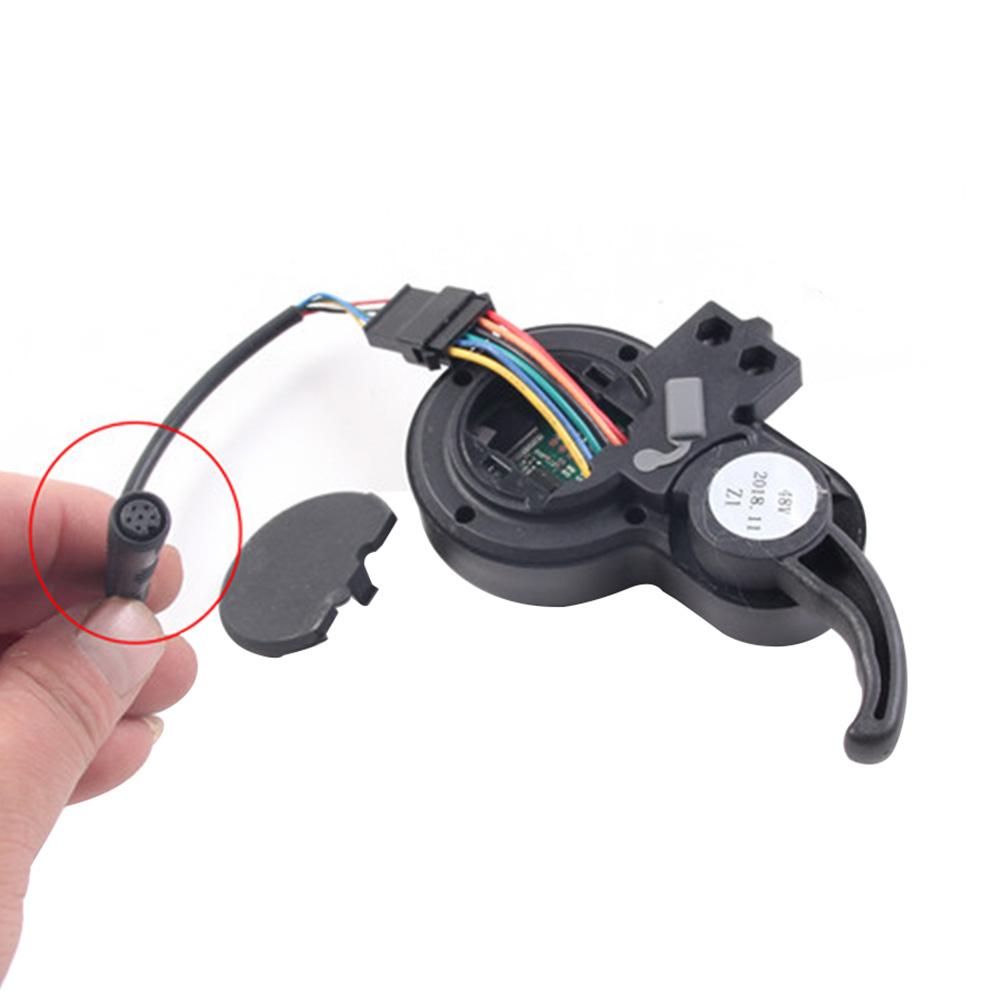

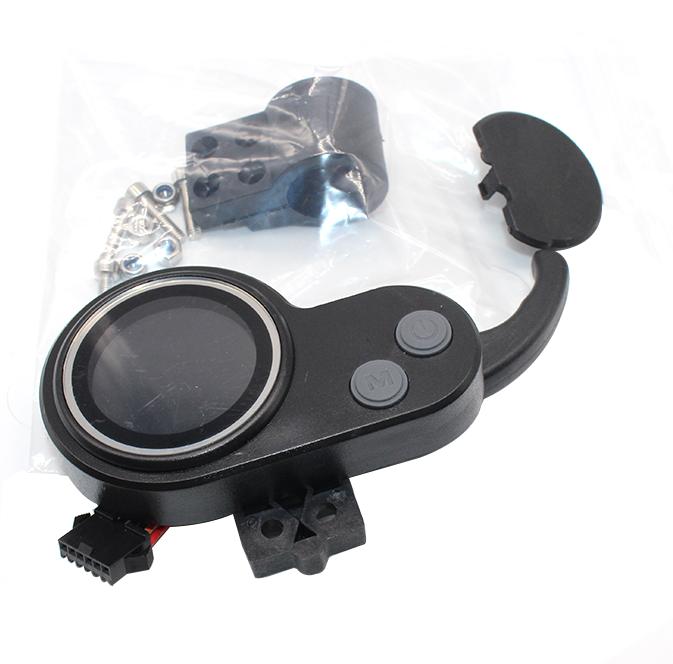

Das Gaspedal-Instrument ist jetzt ein neuer Farbbildschirm, der derselbe ist wie der alte blaue Bildschirm von Jipin.
Der neue 36V 48V 52V 60V ist universell, die Werkseinstellung ist normalerweise 36V
Die Unterspannung "P1" einstellen (Das Nicht-Einstellen der Datenanzeige führt zu Ungenauigkeiten, beeinträchtigt aber die Nutzung nicht.)
3. Informationen zur Installation:
Der Controller ist von der Marke [J&P], andere Marken von Controllern werden nicht zum Kauf empfohlen.
(Verschiedene Marken haben im Allgemeinen Kommunikationsprotokolle, die nicht unbedingt übereinstimmen.. Es wird empfohlen, das Instrument und den Controller zusammen auszutauschen.)
Verschiedene Chargen von Waren haben manchmal leicht unterschiedliche Anschlüsse, aber die Hauptleitungen und Grundfunktionen haben alle grundlegenden Funktionen.. Die Hall-Leitung des Jipin-Markencontrollers ist im Allgemeinen auch ohne Anschließen in Ordnung.. Diebstahlschutz bedeutet, dass ein Alarmstecker am Controller installiert ist.. Wir alle haben 3 Drahtverbinder, normalerweise rot, schwarz und orange, rot, orange und schwarz. Wenn der Alarm nicht angeschlossen ist, können Sie diesen Anschluss kurzschließen. (Die roten und orangen Kabel können verbunden werden), und der Alarmstecker Ein Messgerät, das nicht kurzgeschlossen ist, kann nicht eingeschaltet werden.
Wenn Sie die Ware erhalten, können Sie zuerst die 3 Kabel des Instruments, der Stromversorgung und des Motors verbinden.
Normale Situation: Die Räder können gedreht werden, wenn das Messgerät eingeschaltet ist, und vergleichen Sie dann die restlichen Leitungen mit unserem Schaltplan, um die für Ihr Auto passende Leitung zu finden und anzuschließen.
Hinweis: Freunde, die keine Kenntnisse über Schaltungen und Elektronik haben, versuchen Sie bitte, es nicht selbst zu installieren!
Schließen Sie beim Verkabeln nicht die falsche Polung an, da sonst die Zubehörteile im schlimmsten Fall durchbrennen!
Wasser dringt ein, der Controller ist beschädigt oder das Etikett ist aufgrund von unsachgemäßen Eingriffen abgerissen, und das Gehäuse wurde eigenmächtig geöffnet. (nicht zu verkaufen)
Informationen zur Installation:
Vorsichtsmaßnahmen
1. Trennen Sie die Stromversorgung, bevor Sie die Verkabelung vornehmen, und schließen Sie jede Leitung gemäß dem Verdrahtungsplan an.
2. Der Controller sollte in belüfteten, wasserdichten und stoßfesten Bereichen installiert werden.
3. Der Stecker des Controllers muss richtig eingesteckt werden, und es ist verboten, die positiven und negativen Pole der Stromversorgung des Controllers vertauscht anzuschließen.
1. Verbinden Sie die positiven und negativen Pole der Stromversorgung und den Schalterdraht. Der dicke rote Draht ist der Pluspol des Netzteils, der dicke schwarze Draht ist der Minuspol des Netzteils und der dünne orangefarbene Draht ist das elektrische Türschloss.. Die positiven und negativen Pole müssen richtig angeschlossen werden.
2. Verbinden Sie die Motorphasenleitung, Motorphase (u, v, w Ausgabe)
Die dicke gelbe Linie ist U, die dicke grüne Linie ist V und die dicke blaue Linie ist W.
Die Phasenleiter müssen an ihrem Platz angeschlossen werden! (Andernfalls wird der Motor verschiedene Probleme haben.)
3. Verbinden Sie den Hall-Draht, der dünne rote Draht ist die +5V Stromversorgung, der dünne schwarze Draht ist der Masseanschluss., (Beachten Sie, dass die +5V-Stromversorgung und der schwarze Masseanschluss korrekt verbunden werden müssen.) Der dünne gelbe Draht ist A, der dünne grüne Draht ist B und der dünne blaue Draht Die Farbader ist C.
Nachdem Sie die ersten, zweiten und dritten Schritte abgeschlossen haben, können Sie die Maschine zuerst testen, die Plus- und Minuspolung erneut überprüfen, die Stromversorgung einschalten, nachdem alles vollständig korrekt ist, das elektrische Türschloss einschalten und die Lernleitung einstecken, ob sich der Motor dreht, ob die Drehrichtung korrekt ist, der Motor ist verpolt und wird erneut eingesteckt, um zu lernen. Nachdem sich der Motor korrekt dreht, ziehen Sie die Lernleitung ab. (Nach dem Einschalten ist es erlaubt, die Debug-Leitung innerhalb von 2 Minuten zu erlernen.).
Viertens, verbinden Sie den Griff, dünnen roten Draht +5V Stromversorgung, dünnen grünen (oder dünnes Weiß) Signaleingang, dünner schwarzer Draht Masseleitung. Beachten Sie, dass die +5V-Stromversorgung und der schwarze Masseanschluss korrekt angeschlossen werden müssen.
5. Verbinden Sie weitere Funktionsleitungen, identifizieren Sie sorgfältig die positiven und negativen Pole und schließen Sie diese nicht vertauscht an, wie z. B. die Bremsleitungen für hohen/niedrigen Gang, die Servounterstützung, die Geschwindigkeitsregelung, den dritten Gang, den Diebstahlschutz, die Rückfahrfunktion, die Geschwindigkeitsbegrenzung usw.
Ursprung: Festlandchina
Stromspannung: 48V
is_customized: Jawohl
Modell-Nr: JIPIN
Markenname: KEINER
Hochbesorgniserregende Chemikalie: keiner
