Etikette:Jawohl
Farbe:Wie das Bild gezeigt
Für dich:50*28*13mm(1,97*1,1*0,51 Zoll)
Paket beinhaltet:2 Stück XL6019 Aufwärtswandler
Art:Leistungsmodul
Material: FR4
Beschreibung:

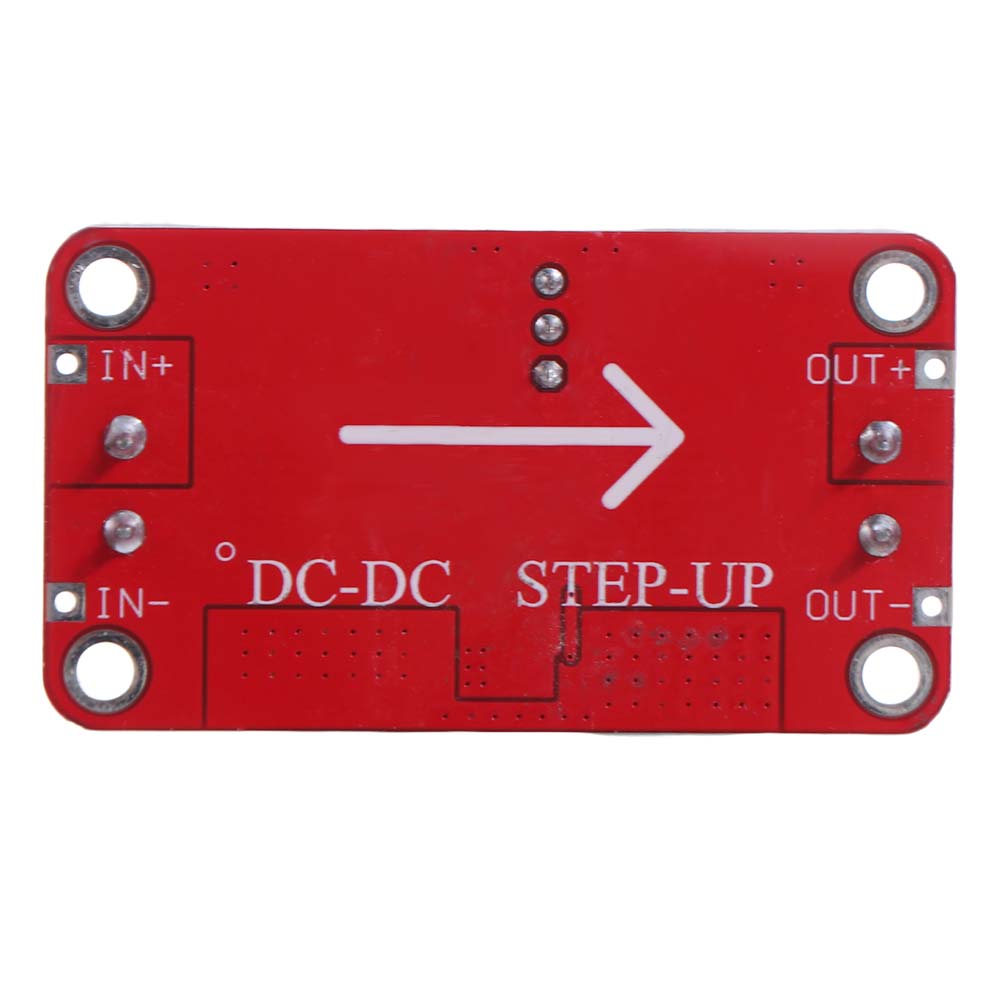

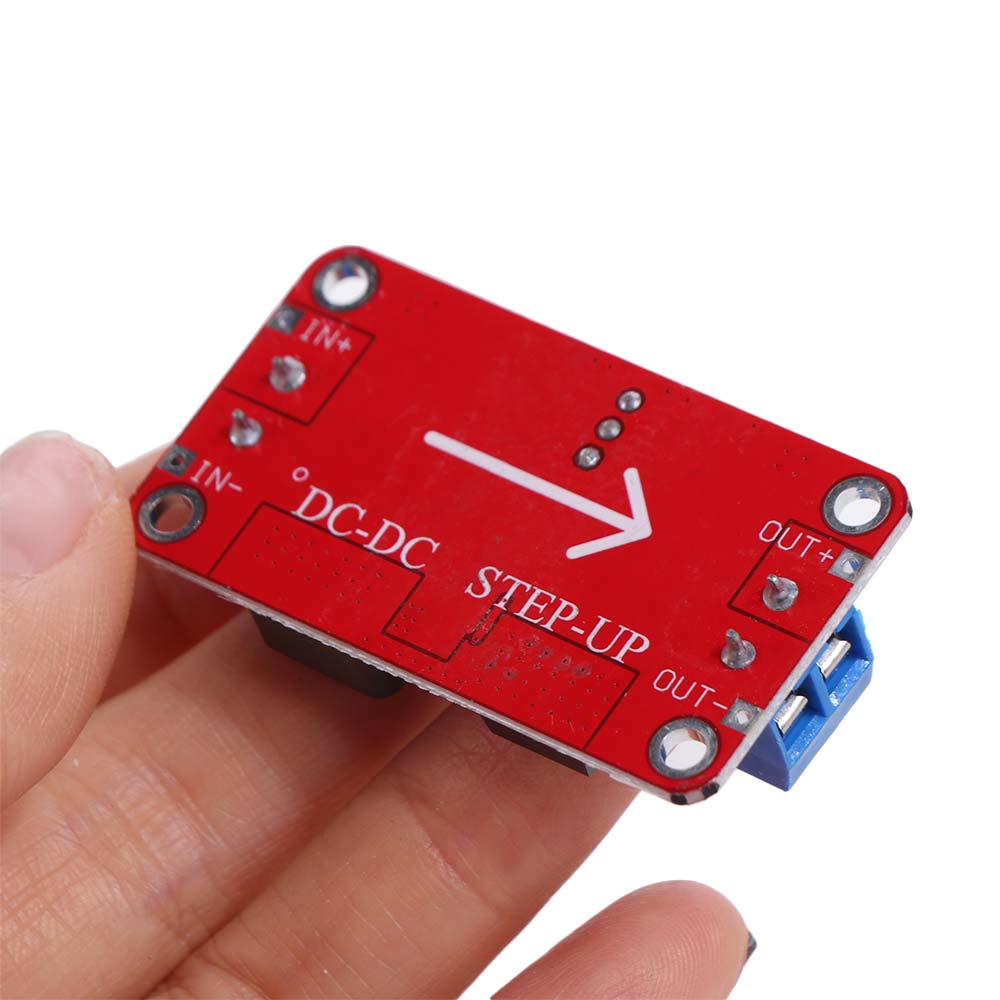

DC-DC Step-Up Netzteilmodul XL6019 5A Boost Spannungsregler 3,3-35V auf 5V 6V 9V 12V 24V Einstellbarer Ausgangsregler
Beschreiben:
Der XL6019 ist ein monolithischer integrierter Schaltkreis, der speziell für Aufwärtswandler (Boost) und Auf-/Abwärtswandler (Buck-Boost) entwickelt wurde.. Es kann im Eingangsspannungsbereich von DCSV bis 40V arbeiten, mit geringem Rauschen und integrierten Power-MOSFETs.. Der XL6019 verfügt über einen integrierten Festfrequenzoszillator und eine Frequenzkompensationsschaltung, was das Schaltungsdesign vereinfacht.
Die PWM-Regelschleife kann das Tastverhältnis linear von 0 bis 90 % einstellen.. Integrierte Überstromschutzfunktion und EN-Pin-Logikpegel-Abschaltfunktion.
Parameter:
Modellspezifikationen: XL6019 Aufwärtswandlermodul
Modul Natur: Nicht isolierter Boost (BOOST)
Rektifikationsmethode: Asynchrone Gleichrichtung
Eingangsbereich: Grenzwert 3-40V, empfohlener Wert 3V-35V
Leistungsbereich: Grenzwert 5-45V, empfohlener Wert 5V-40V (durch Drehen des Potentiometers)
Eingangsstrom: Grenzwert 0-5A, empfohlener Wert 0-3A
Umwandlungseffizienz: Bis zu 94%
Schaltfrequenz: 220 kHz, die Schaltnetzteil-Technologie der zweiten Generation
Ausgangswelligkeit: Weniger als 100mV
Lastregelung: ±0,5%
Spannungsregelungsrate: ±0,5%
Betriebstemperatur-Grenzwert: -40°C~+150°C, empfohlener Wert -20°C~+85C
Schutz vor umgekehrter Verbindung: Eingang 40V Verpolungsschutz
Merkmale:
Breiter Eingangsspannungsbereich von 1,5 V bis 40 V
2.1.25V Ausgangsspannung Abtastspannung
3. Eingebaute Überspannungsschutzfunktion SW
4. Feste Schaltfrequenz von 220 kHz
5. Maximaler Schaltstrom 5A
6. Umwandlungseffizienz über 6,94 %
7. EN-Pin TTL-Abschaltfunktion
8. Ausgezeichnete Linien- und Lastregelung
9. Eingebauter Power-MOS
10. Eingebaute Frequenzkompensationsfunktion
11. Integrierte Sanftanlauffunktion
12. Eingebaute Überhitzungsschutzfunktion
13. Eingebaute Stromgrenzfunktion
14. Das konventionelle Topologie-BOOST-Schema mit vollständig integrierter Konstantspannungsausgabe wird verwendet, der interne MOSFET ist integriert, die peripheren Bauteile sind wenige und die Systemkosten sind niedrig.;
15. Breiter Spannungsbereich für den Eingang, die Eingangsspannung kann bis zu 35V betragen;
16. Die Ausgangsspannung ist einstellbar, bis zu 40 V;
17. Eingebauter Übertemperatur- und Überstromschutz mit einem vollständigen Satz von Zuverlässigkeitsschutzschaltungen, mit hoher Zuverlässigkeit;
18. Der Systemwirkungsgrad kann über 90 % erreichen, was für das Thermodesign praktisch ist.;
Standardgehäuse TO263-5L, geeignet für Boost-Anwendungen bis 30 W.
Anwendung
EPC/Laptop Auto-Adapter Boost, Buck-Boost-Wandlung
Stromversorgung für Handheld-Geräte

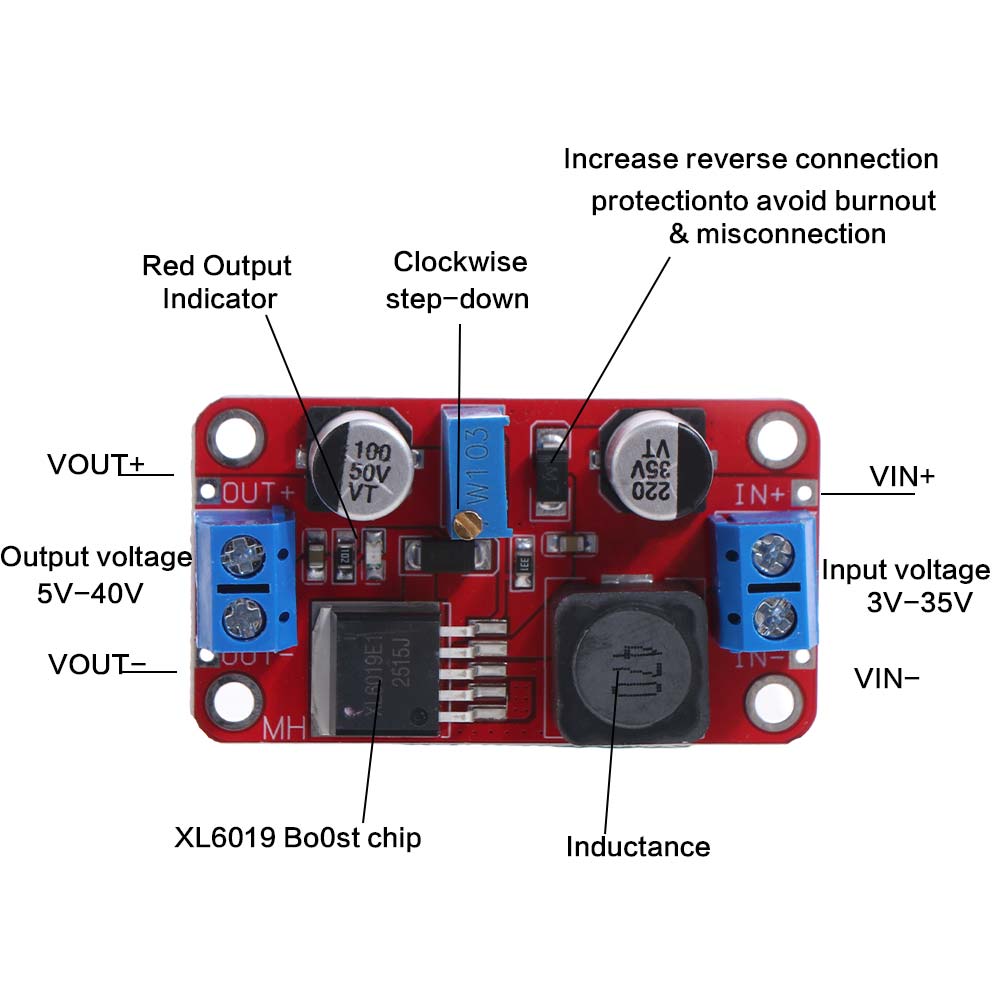

Modul verwendet:
1. Anschließen an das Netzteil (3-35 V), Die Betriebsanzeige leuchtet und das Modul funktioniert normal.
2. Stellen Sie den blauen Potentiometerknopf ein (Normalerweise gegen den Uhrzeigersinn drehen zum Erhöhen, im Uhrzeigersinn zum Verringern) und verwenden Sie ein Multimeter, um die Ausgangsspannung zu überwachen, bis sie die erforderliche Spannung erreicht.
Vorsichtsmaßnahmen:
1. Es wird empfohlen, für den Langzeitbetrieb einen Strom von maximal 2,5 A zu verwenden und einen Kühlkörper anzubringen. (Leistung über 10W); Da es sich um ein Aufwärtswandlermodul handelt, halten Sie bitte zur Gewährleistung einer stabilen Ausgangsspannung eine Mindestspannungsdifferenz von 1,5V ein.
Anwendungen:
1. Regulierbares Fahrzeugnetzteil, Sie müssen nur das Eingangsende dieses Moduls an die Stromversorgung anschließen, Sie können das Potentiometer einstellen, und die Ausgangsspannung kann beliebig zwischen 5V-30V eingestellt werden, um Ihr Mobiltelefon, MP3, MP4, PSP usw. aufzuladen.. Angetrieben von vielen Geräten, sehr einfach und bequem.
2. Stromversorgung von elektronischen Geräten. Wenn das Gerät eine 5V-35V-Stromversorgung benötigt und die entsprechende Spannungsversorgung in der Hand ist, kann dieses Modul die Spannung leicht an die erforderliche Spannung anpassen und das Problem lösen.
3. System Arbeitsspannungstest, können Sie dieses Modul verwenden, um den Arbeitsspannungsbereich verschiedener Spannungstestsysteme bei Projekten zu debuggen, was sehr einfach und bequem ist.
