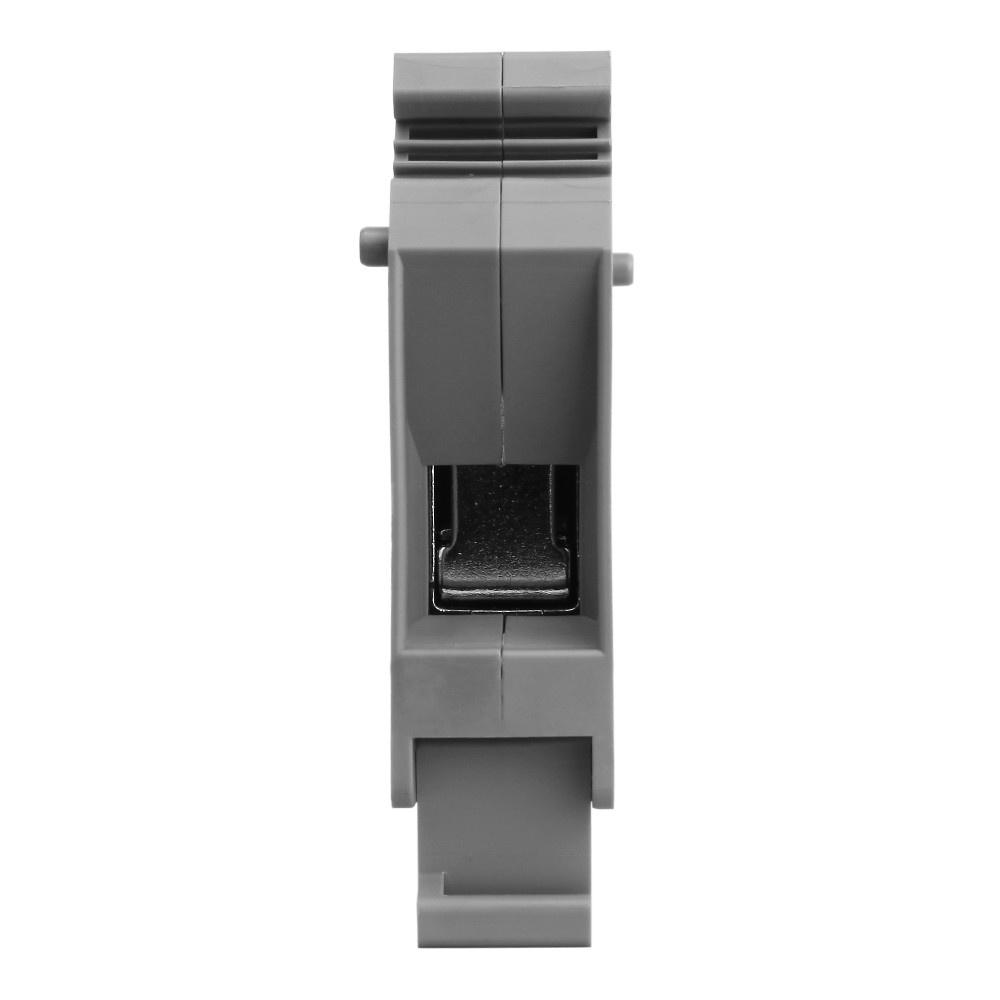

35 mm2 PC35 Schienenklemme Schraubklemme grau
⭐⭐⭐⭐⭐
Die elektrische Installation, die aus vielen Leitungen besteht, muss die Kontinuität des Stromflusses im Stromkreis gewährleisten.. Durchgangsklemmen werden auf der DIN-Hutschiene TH/TS 35 montiert und ermöglichen das Verbinden sowie Überbrücken von Leitern.. Reihenklemmen der Serie PC ermöglichen das Verbinden von Leitern mit einem Querschnitt von 0,2 - 35 mm² (18 - 1 AWG) mittels Schraubklemmen. Die Gehäuse der Steckverbinder wurden aus hochwertigen Kunststoffen PA66 sowie UL94V-0 gefertigt.. Alle Metallteile in der Verbindung sind aus einer beschichteten Kupferlegierung gefertigt. DEGSON-Schienenklemmen haben viele Tests bestanden, die ihre Qualität und Haltbarkeit bestätigen.. Die Steckverbinder wurden mit UL- und VDE-Zertifikaten ausgezeichnet.
➡️ Merkmale der Hutschienenklemme PC35:
✔️ Schraubklemmen
✔️ Nennspannung 1000 V
✔️ Nennstrom 125 A
✔️ Querschnitt 0,2 - 35 mm2 (18 - 1 AWG)
✔️ VDE-Zertifizierung (NEIN. 40024704) ich UL (NEIN. E228872)
✔️ Farbe grau
✔️ Hochwertiges Material
Symbol
PC35-01P-11-00A(H)
Typ
Schiene-Verbinder
Typ
Schrauben-
Möglichkeit der modularen Verbindung mit 35-mm-Steckverbindern
Ja
Farbe
grau
Anwendung
Kabelverbindung
Nennspannung
1000 V
Nennstrom
125 A
für Leitungen mit Querschnitt
0,2 - 35 mm²
Zertifikate
UL, VDE, CE
Teststandard
EN60947-7-1： UL1059
Spad
15,2 mm
Anzahl der Pole
1P
Daten zu den Prüfungen EN60947-7-1
VDE-Zertifikat Nr. 40024704
Daten zu UL1059-Tests
UL E228872
Überspannungskategorie
III
Verschmutzungsgrad
3
Materialgruppe
UND
Impulsspannung
8 kV
Materialgruppe
UND
Moment des Anziehens der Schrauben
2,5 Nm
Materialgruppe
UND
Anwendung in Gruppen
B, C, D
Nennspannung für Gruppen (B, C, D)
600, 600, 600 V
Nennstrom für Gruppen (B, C, D)
150, 150, 5 A
Nennanschlussleistung
18 - 1 AWG
zulässiger Dauerdruck
10 kg
Art von Schrauben
M6
Entflammbarkeitsklasse UL94
V-0
zulässige Umgebungstemperatur
-40~ +105
relative Luftfeuchtigkeit
5% - 95%
Inspektionsstandard
MIL-STD-105E II
AQL
0,65
Gehäusematerial
PA66, UL94V-0
Schraubenmaterial
nickelumhülltes Kupfer
Material der Verbindungsstücke
nickelumhülltes Kupfer
empfohlene Abisolierung für das Kabel
16 - 17 mm
Befestigung für Draht
Abisolieren des Drahtes auf die gewünschte Länge, dann Anziehen mit dem Nennanzugsdrehmoment.
Befestigung für das Seil
Die Litze auf die gewünschte Länge abisolieren, dann die Isolierkappe aufstecken und mit dem Nenndrehmoment festziehen
verfügbares Zubehör
KennzeichnungsetikettenZB10EndkappeE-PCVerbindungsbrückeEB10-15(in unserem Angebot)
Hersteller
DEGSON
EAN-Code
5907589333381

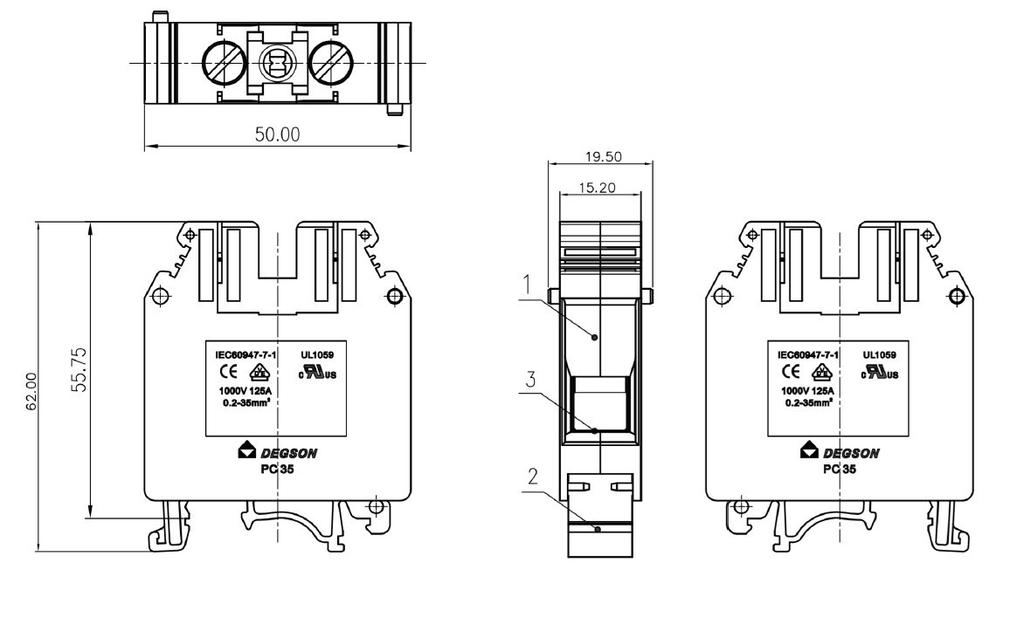

Maßzeichnung
