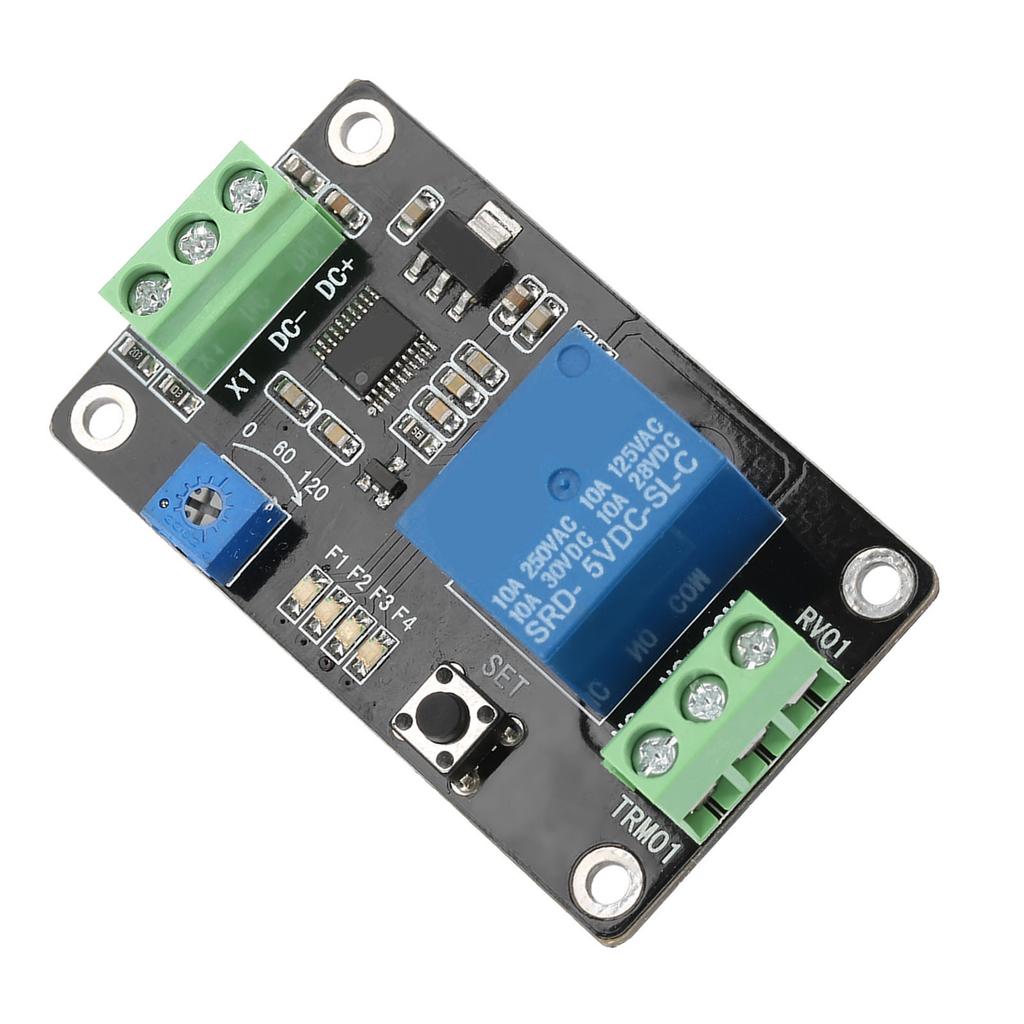

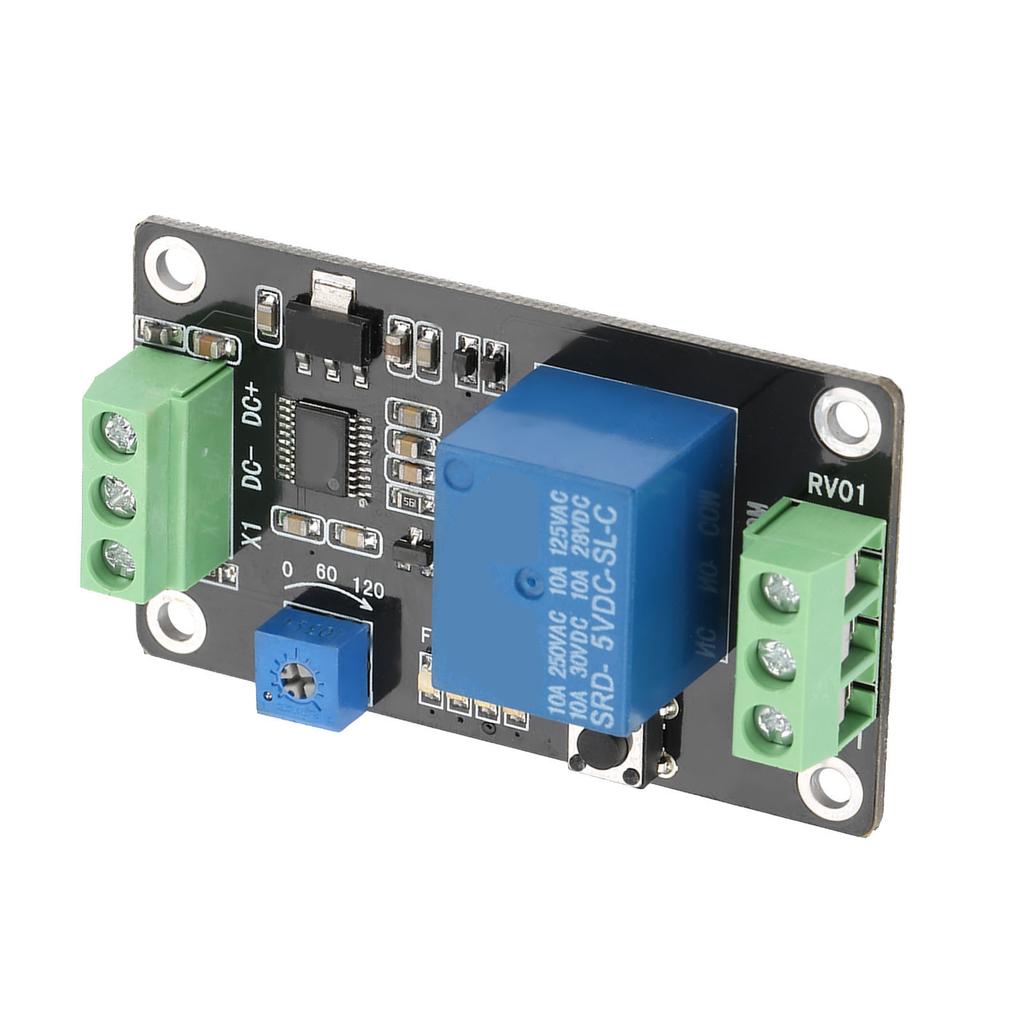

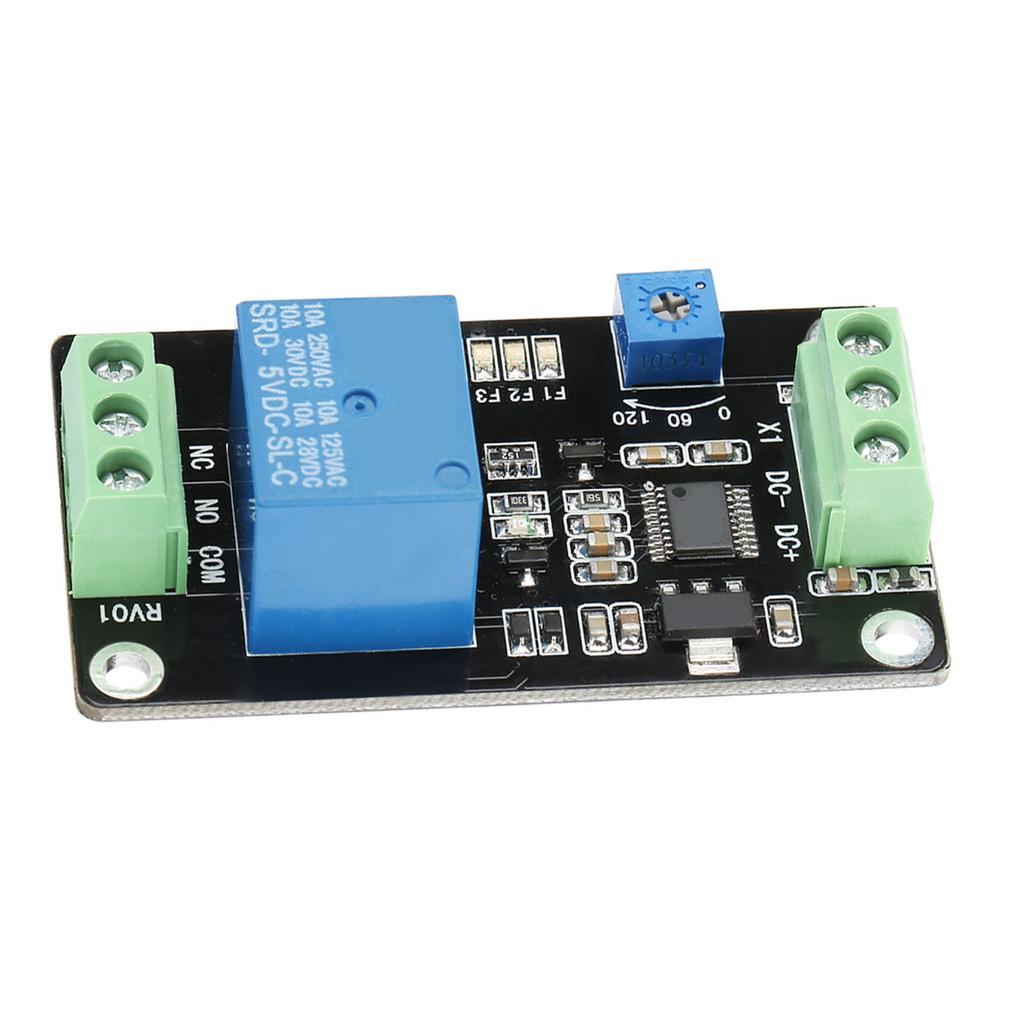

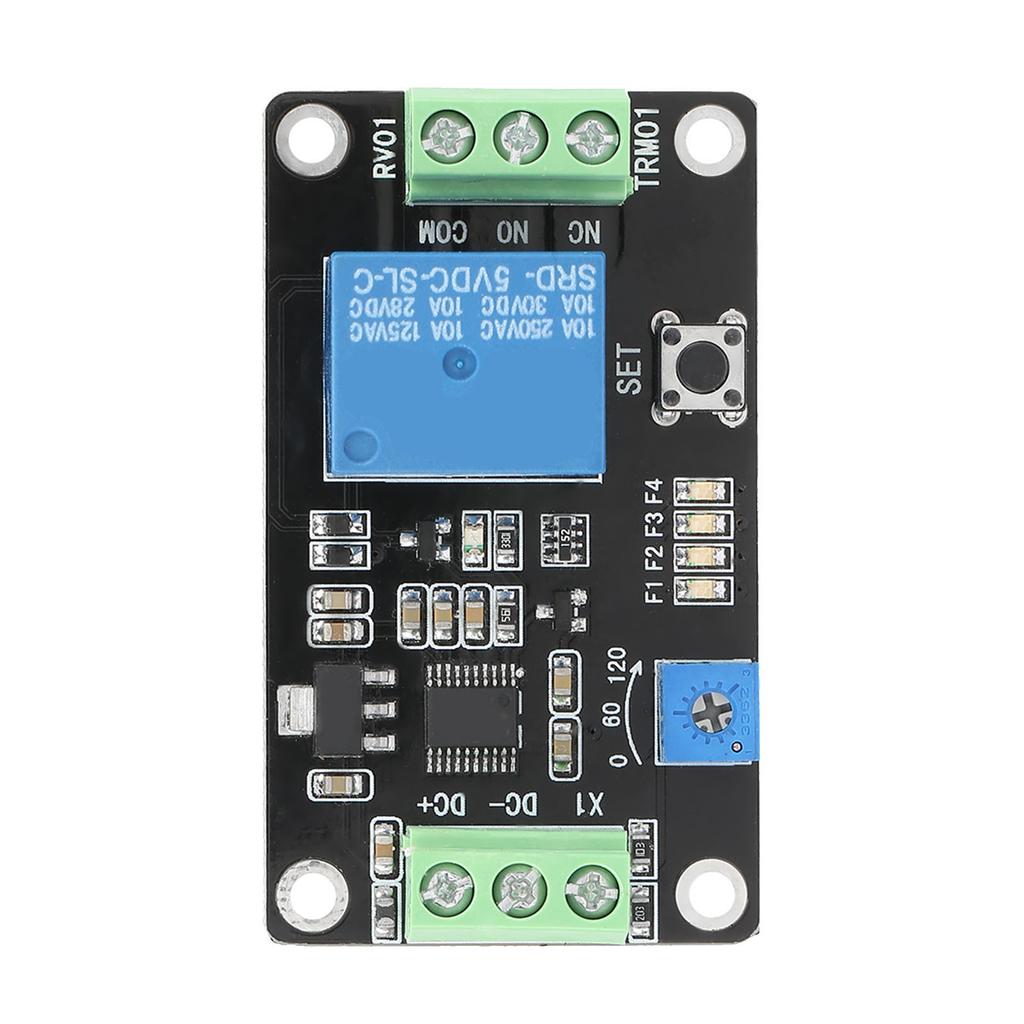

Verzögerungsrelais Selbstverriegelnd Verzögerung Ein Aus Zeitschalter Super 555 Timer DC 5V 12V 24V

Das TRM01 Verzögerungsrelaismodul verwendet hochwertige Komponenten, bietet eine stabile Leistung und ist einfach zu bedienen.. Es könnte in einer Vielzahl von Steuerungssituationen weit verbreitet sein, die eine verzögerte Selbstverriegelung erfordern.. Das Modul ist mit 4 voreingestellten Funktionen ausgestattet, um eine Vielzahl von Anwendungsbedürfnissen zu erfüllen, und kann nach Benutzerbedürfnissen weitere spezifische Funktionen anpassen und hinzufügen.. Merkmale: 1. Mit Verzögerung EIN, Verzögerung AUS, Selbstverriegelung und Triggerverzögerungsfunktion. 2. Mit Stromversorgung und Verpolungsschutz zur Vermeidung von Schäden am Modul. 3. Es gibt drei Betriebsspannungsversionen von 5V, 12V, 24V zur Auswahl für die Benutzer.. 4. Die Verzögerungszeit kann beliebig zwischen 0,1 Sekunden und 120 Sekunden eingestellt werden.. 5. Die Parameter können gespeichert werden, und die Einstellungsinhalte gehen bei Stromausfall nicht verloren.. Spezifikation: Betriebsspannung: DC 5V, 12V, 24V (Optional) Arbeitsstrom: <80mA bei 5V (<1mA wenn das Relais nicht in Betrieb ist) <35mA bei 12V <1mA wenn das Relais nicht in Betrieb ist) <18mA bei 24V (<1mA wenn das Relais nicht in Betrieb ist) Tragfähigkeit:

Normalerweise offener Port: DC 0 30V 10A, AC 0 250V 10A

Normalerweise geschlossener Port: DC 0 28V 10A, AC 0 125V 10A Arbeitstemperatur: 20 60 Celsius (Temperaturbereich 30 70 Grad Celsius ) Für dich: 60*35*20mm 2.36*1.38*0.79in Paketgewicht: Ca.. 23g Modulfunktion: Der Benutzer kann eine der folgenden vier Funktionen auswählen, indem er die Taste. Die Verzögerungszeit kann durch Einstellen des Potentiometers gewählt werden. Die Verzögerungszeit T1 kann zwischen 0,1 Sekunden und 120 Sekunden eingestellt werden.. Funktion F1: Einschaltverzögerung Anziehen: Nach der Verzögerung von T1 ab dem Einschalten zieht das Relais an und sendet jederzeit ein High-Level-Pulssignal an die X1-Schnittstelle.. Diese Funktion setzt zurück und startet neu. Funktion F2: Die Einschaltverzögerung ist getrennt: Das Relais ist geschlossen, wenn das Gerät eingeschaltet wird. Nachdem die T1-Zeit abgelaufen ist, wird das Relais getrennt und jederzeit ein Hochpegel-Impulssignal an die X1-Schnittstelle gegeben.. Diese Funktion wird zurückgesetzt und neu gestartet. Funktion F3: Selbstverriegelnder Relaismodus: Ein hochpegeliges Impulssignal wird an die Schnittstelle des Relais X1 gesendet, das Relais schließt, und ein hochpegeliges Impulssignal schaltet das Relais aus.. Funktion F4: Level-Trigger-Modus: Wenn die Stromversorgung eingeschaltet wird, wird das Relais getrennt und ein High-Level-Signal an die X1-Schnittstelle gesendet.. Das Relais nimmt sofort auf. Nachdem das X1-Portsignal verschwunden ist, zieht das Relais immer noch ein. Wenn die Einschaltzeit T1 eintrifft, schaltet sich das Relais aus.. Modulschnittstelle: Modulspannung Signaleingang hat 3 Anschlussklemmen. 1. DC+: DC-Stromversorgung positiv 2. DC : DC-Stromversorgung negativ 3. X1: Schnittstelle zur Eingangssignalerkennung Relaislastausgang hat 3 Verdrahtungsklemmen. 1. COM: Relais gemeinsame Schnittstelle 2. NEIN: Relais Schließerschnittstelle 3. NC: Relais Schließerschnittstelle Paket l ist: 1 * Timer Relais zu verzögern .
