Merkmale:
1. Der Strom der Festdrehlampe beträgt das 0,1-fache des aktuellen Wertes (Wird verwendet, um festzustellen, ob der Akku beim Laden vollständig geladen ist).

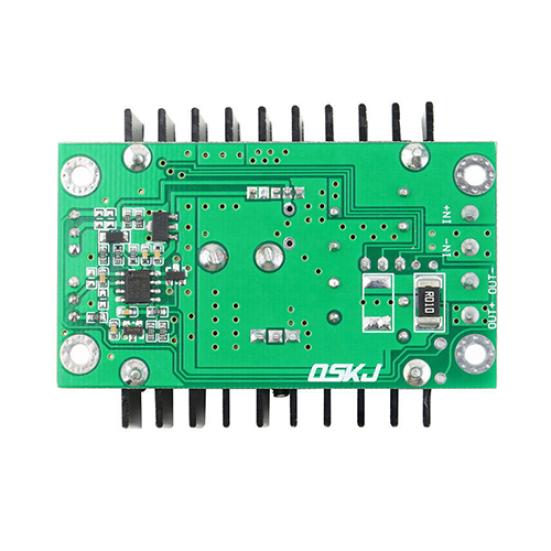

2.Made aus einem dedizierten Benchmark-IC und einem hochpräzisen Strommesswiderstand, der einen stabileren Konstantstrom beweist, (bei 20°C bis 100°C Konstantstrom 1A, Temperaturdrift weniger als 1%). Besonders geeignet für LED-Treiber.
3. Hoher Ausgangsstrom, der maximale Ausgangsstrom kann 8A erreichen.

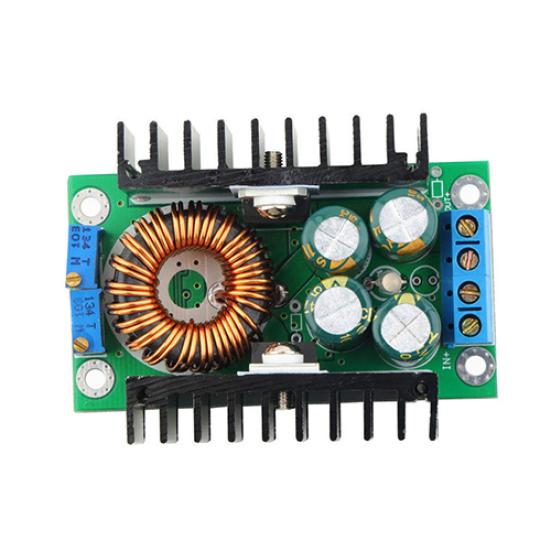

4. Vier Hochfrequenzkapazität, kann die Ausgangswelligkeit senken, die Arbeitsstabilisierung verbessern.
Spezifikationen:

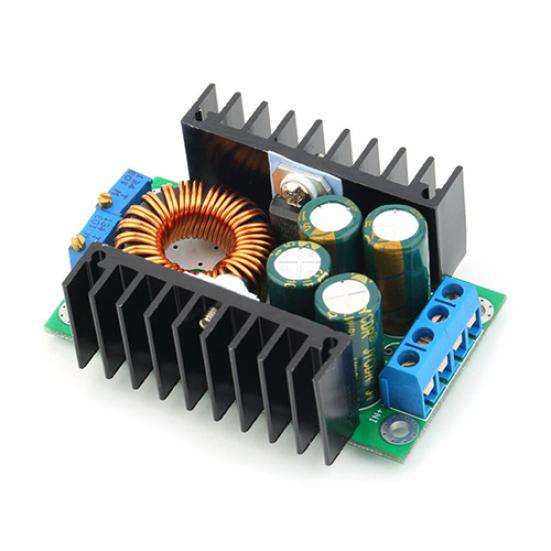

Moduleigenschaften: nicht isoliertes Abwärts-Konstantstrom-Konstantspannungsmodul (CC-CV) Lademodul
Eingangsspannung: Gleichstrom 8-40V
Ausgangsspannung: DC 1,25-36V stufenlos einstellbar
Ausgangsstrom: 0-8A (Wenn die Temperatur des Stromrohrs 65 Grad überschreitet, fügen Sie bitte einen Lüfter hinzu)
Lampenstrom drehen: Konstantstromwert x ( 0.1 ) , Drehen Sie den Lampenstrom und die Konstantenwertverknüpfung, z. B. den Konstantenstromwert ist 3A, drehen Sie den Lampenstrom wird auf einen konstanten Strom eingestellt, der 0,1-mal beträgt (0,1 x 3A = 0,3A).
Niedrigster Druck: 1V
Ausgangsleistung: Maximale Leistung beträgt ca. 300W
Umwandlungseffizienz: bis ca. 95%
Betriebsfrequenz: 180 KHZ
Ausgangswelligkeit: 20M Bandbreite
Kurzschlussschutz für den Ausgang: Ja, Konstantstrom
Verpolungsschutz am Eingang: Keiner
Ausgang Rückfluss verhindern: Keiner

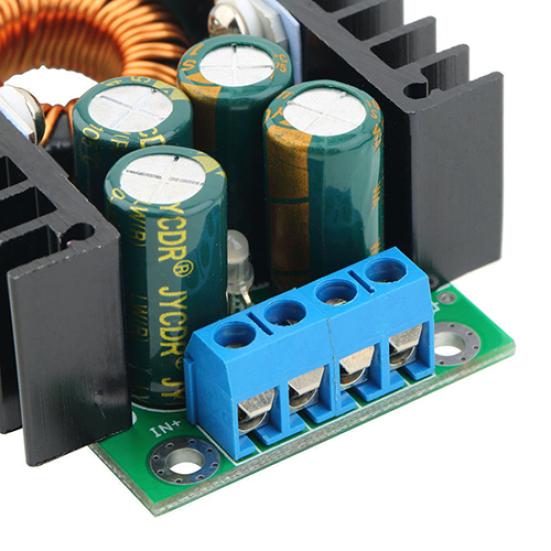

Verdrahtung: Terminal
Leerlaufstrom: Typische 20mA (24V Schalter 12V)
Lastregelung: ± 1% ( Konstante )
Spannungsregelung: ± 1%
Dynamische Reaktionsgeschwindigkeit: 5% 200uS
Betriebstemperatur: Industriequalität (-40 °C bis +85 °C) ( Bitte beachten Sie die tatsächliche Verwendung der Stromröhrentemperatur, Hochtemperaturwärme bitte verstärkt )
Indikator: Zweifarbige Anzeige, Ladeanzeigeleuchte ist rot, das grüne Licht bedeutet voll aufgeladen ( Keine Ladung ist grün )
Für dich: 65 mm x 47 mm x 22 mm/2,56" x 1,85" x 0,87" (Ca.)
Akku-Ladung
1. Stellen Sie sicher, dass die Batterieschwimmerspannung und der Ladestrom, den Sie benötigen, sowie die Eingangsspannung des Moduls.

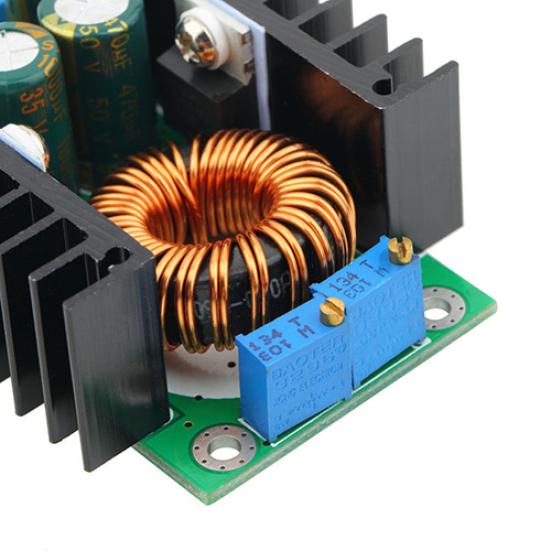

2. Stellen Sie das Konstantspannungspotentiometer ein und stellen Sie die Ausgangsspannung auf ca. 5V ein.
3.Verwenden Sie das Multimeter in der 10A-Stromskala, um den Ausgangskurzeschlussstrom zu messen, und stellen Sie das Strompotentiometer ein, um den Ausgangsstrom auf den erwarteten Ladestromwert zu bringen.
4. Stellen Sie das Konstantspannungspotentiometer so ein, dass die Ausgangsspannung die Schwimmerspannung erreicht.
5. An den Akku angeschlossen, versuchen Sie aufzuladen.
(1,2,3,4 Schritte zum Anschließen des Leistungsmoduleingangs, Ausgang Leerlauf verbindet keine Batterie.)
LED-Konstantstromantrieb
1. Stellen Sie sicher, dass der Betriebsstrom und die maximale Betriebsspannung der LED, die Sie antreiben müssen, anfahren müssen.
2. Stellen Sie das Konstantspannungspotentiometer ein, stellen Sie die Ausgangsspannung auf ca. 5V ein.
3. Verwenden Sie das Multimeter in der 10A-Stromskala, um den Ausgangskurzeschlussstrom zu messen, und passen Sie das Strompotentiometer an, um sicherzustellen, dass der Ausgangsstrom auf den erwarteten LED-Betriebsstrom abgestimmt ist.
4. Stellen Sie das Konstantspannungspotentiometer so ein, dass die Ausgangsspannung die maximale LED-Betriebsspannung erreicht.
5. LED anschließen, testen.
(1,2,3,4 Schritte zum Anschließen des Leistungsmoduleingangs, Ausgang Leerlauf verbindet keine LED.)
Anmerkungen:
Aufgrund der unterschiedlichen Licht- und Bildschirmeinstellungen kann die Farbe des Artikels geringfügig von den Bildern abweichen.
Bitte erlauben Sie geringfügige Maßunterschiede aufgrund unterschiedlicher manueller Messungen.
Paket beinhaltet:
1 x Spannungs-Abwärtsmodul
