Merkmal:
*Klein und exquisit
* Zuverlässige Leistung
*Geringer Verbrauch
* Breites Einsatzspektrum
*Gegenstände mit dem kürzesten Abstand zu Hochstromleitungen
Beschreibung:

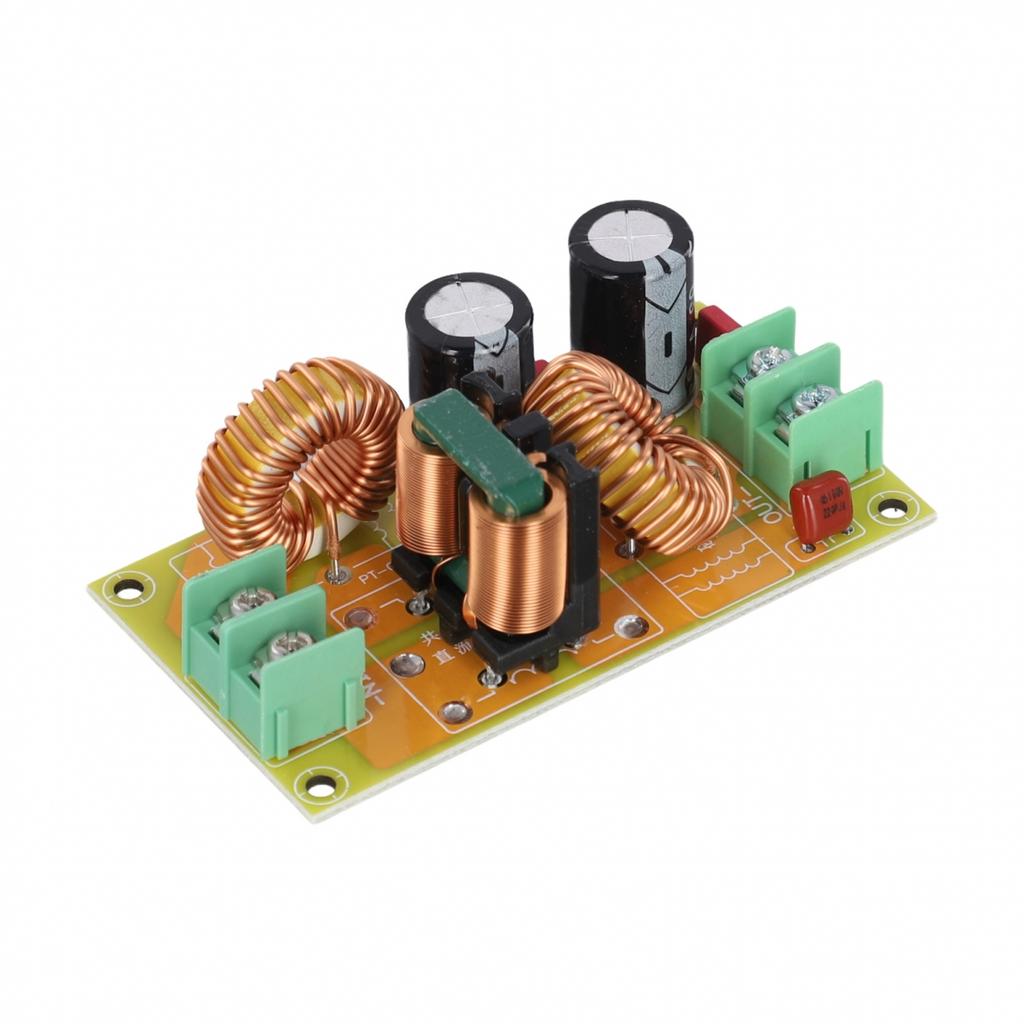

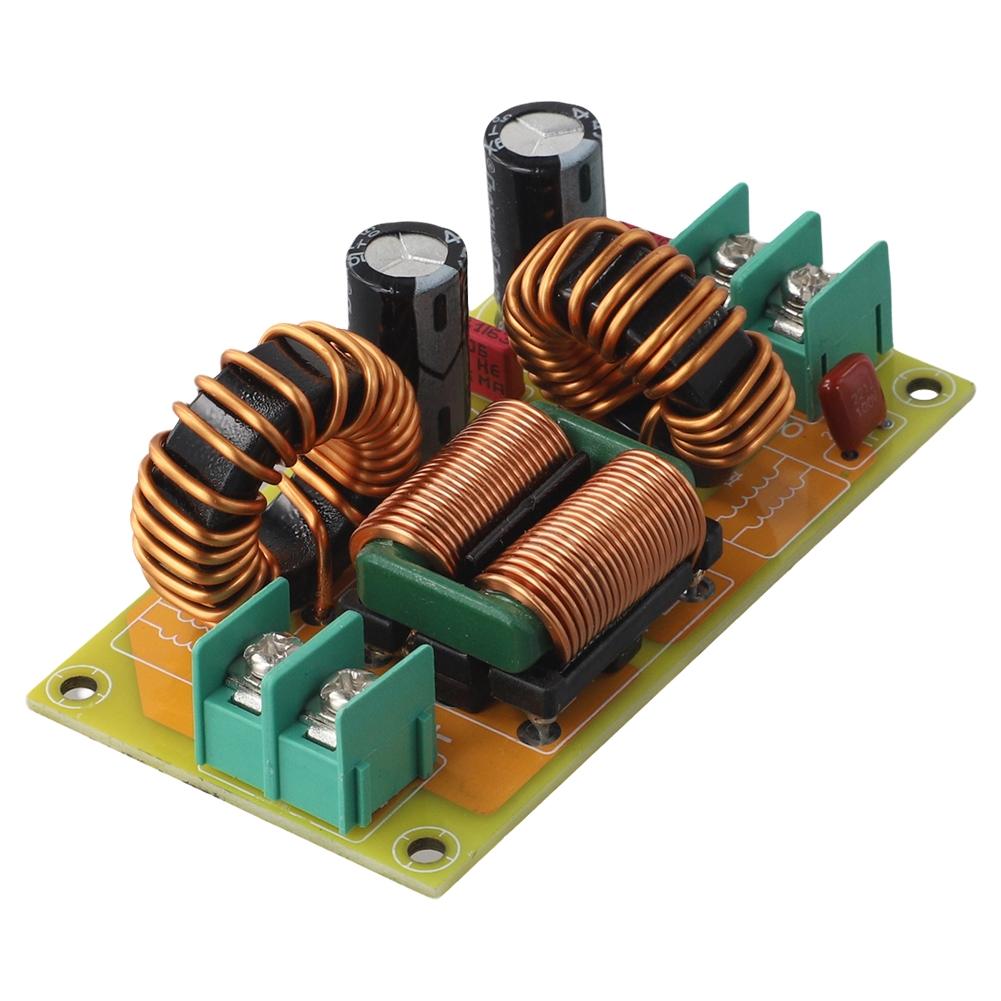

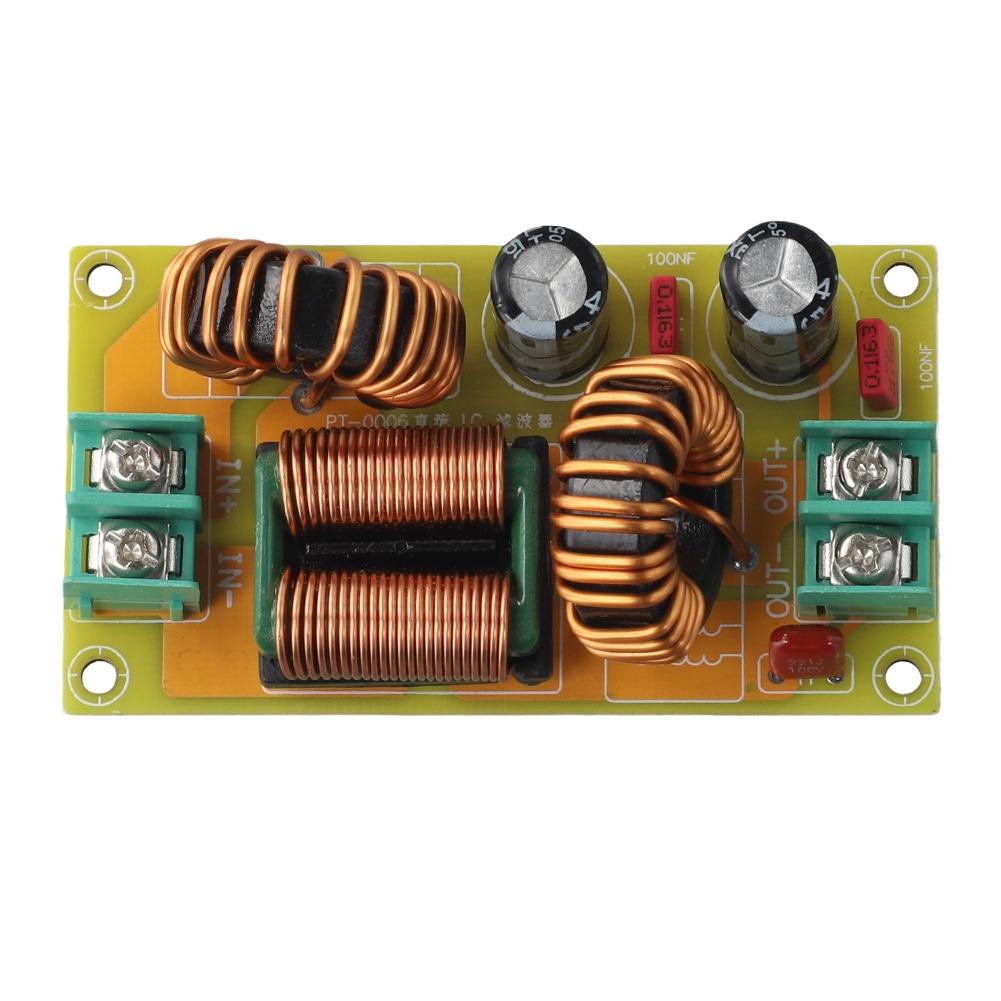

Einführung in den DC-Stromversorgungsfilterkreis: Diese Schaltung besteht aus drei Teilen. Der erste Teil ist der primäre LC-Filterkreis, der zweite Teil ist der Gleichtaktfilter für EMI-Filterung und der dritte Teil ist der sekundäre LC-Filterkreis.
Der LC-Filter, allgemein als passiver Filter bezeichnet, ist ein traditionelles Gerät zur Oberwellenkompensation in Gleichstromversorgungen, das aus Induktivitäten und Kondensatoren besteht.. Es kann 1 oder mehr Oberschwingungen in der Stromversorgung herausfiltern und die Gleichstromversorgung reinigen.
Gleichtaktfilterung kann das Problem schneller transiente Gruppenimpulsstörungen mit einer Wiederholfrequenz von mehreren tausend Hz an einigen Benutzerstandorten lösen und sie auch unterdrücken.

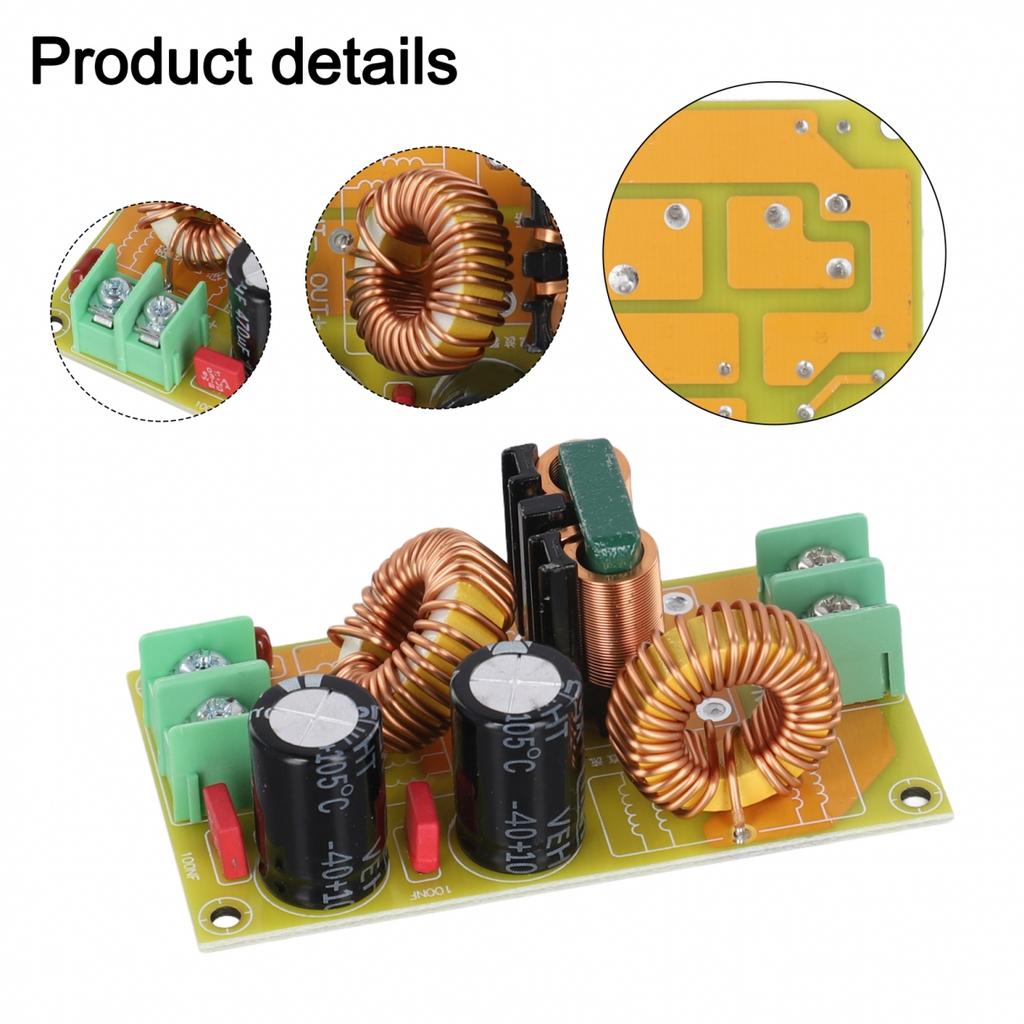

Die Leiterplattenspezifikation ist FR4 42X77X1.6MM, das kürzeste Hochstromschaltungsdesign, kurzer Pfad, kann größerem Strom standhalten und weniger Störungen nach außen verursachen.

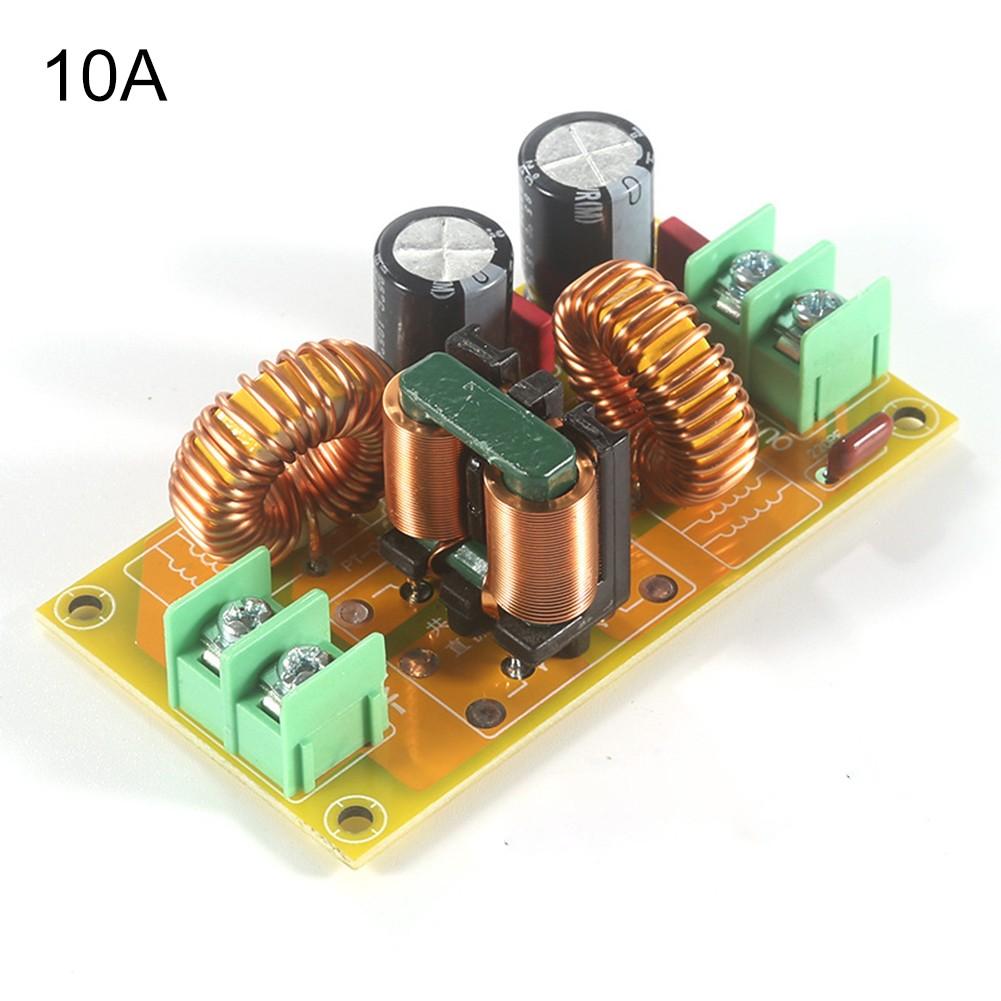

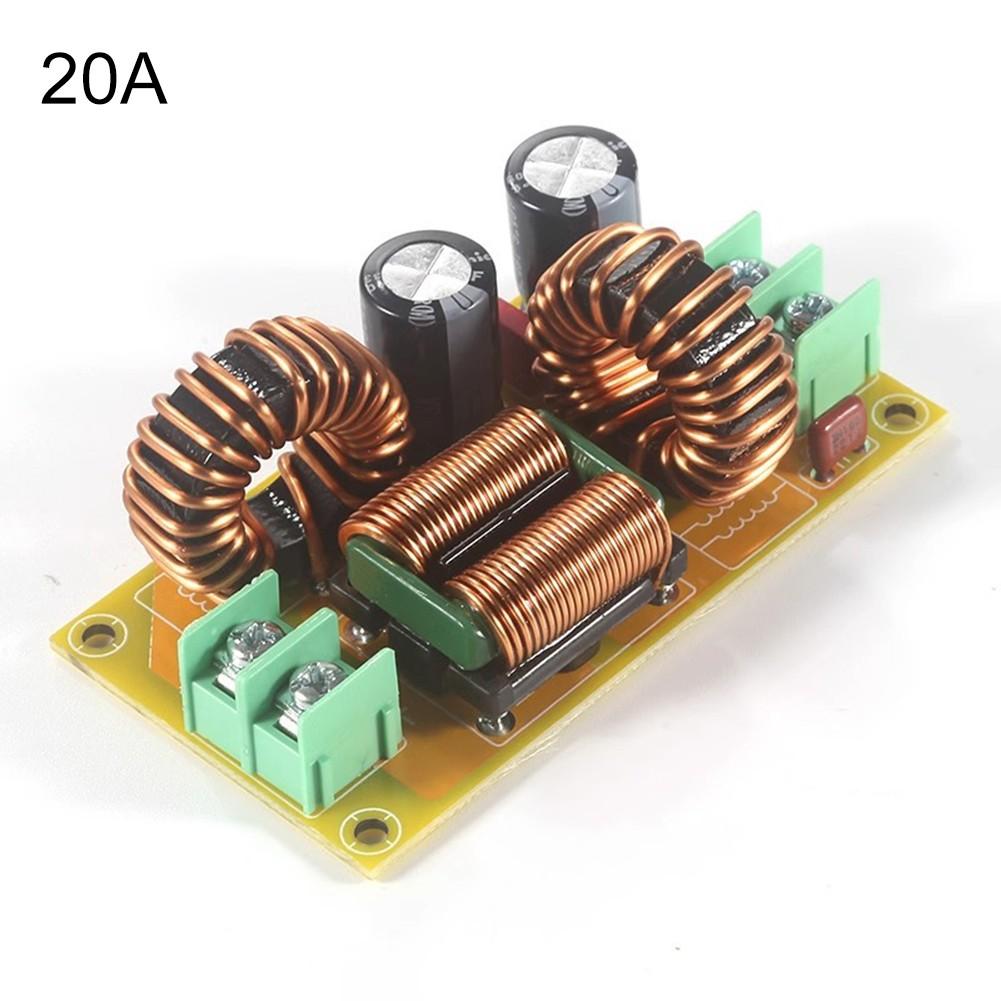

Die entsprechenden Induktivitäten sind 10A, 20A,
Eingang: DC überschreitet 50V nicht(höhere Spannung kann durch Ersetzen von Elektrolytkondensatoren erhöht werden)
Ausgabe: GLEICHSTROM.

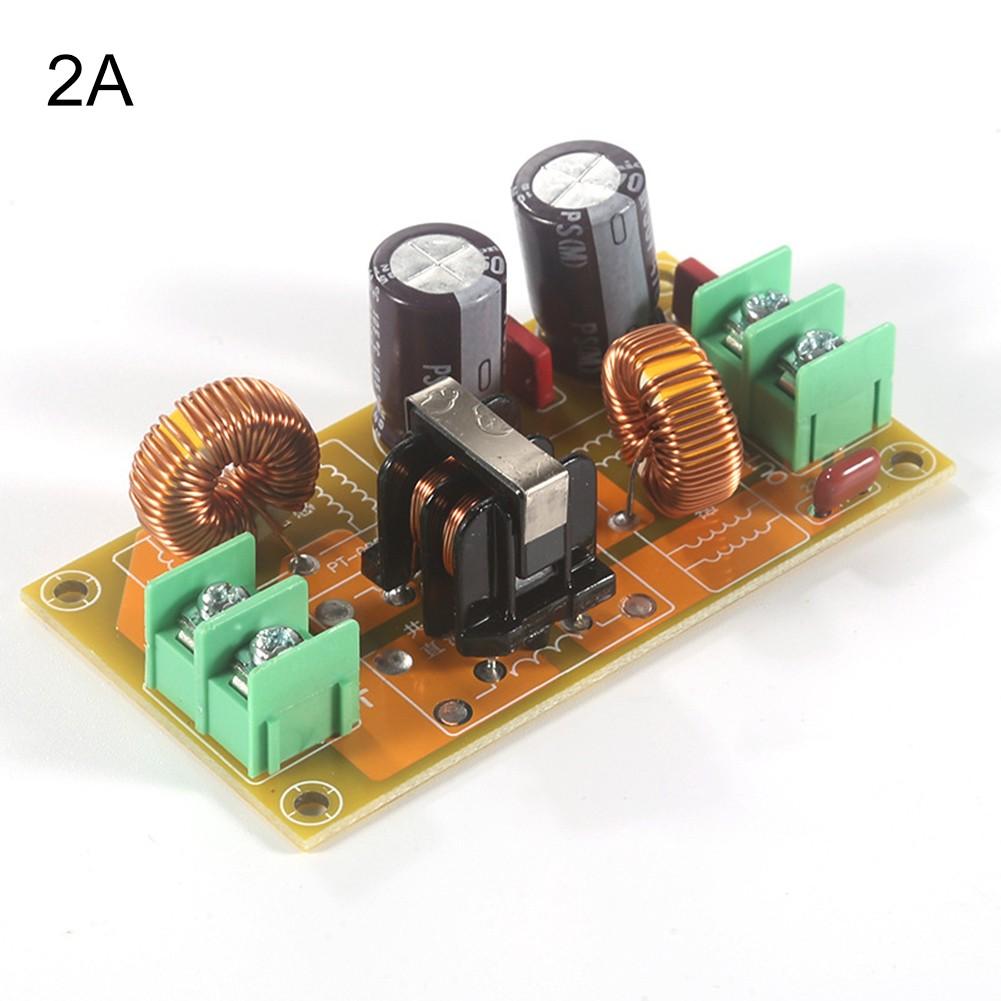

Strom: 10A.20A geliefert für auf Anfrage.

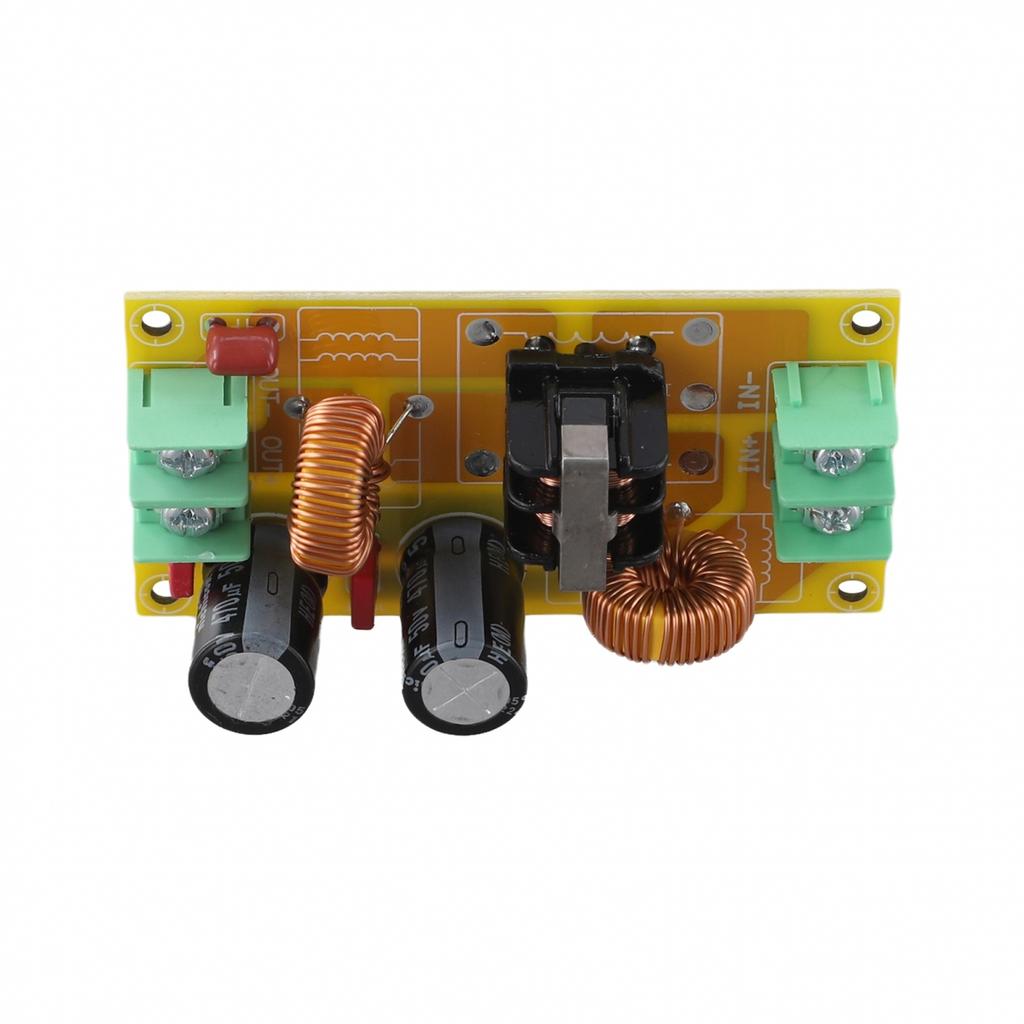

Spezifikationen der Hauptteile:
Leiterplatte: doppelseitige FR4 Glasfaserplatte
Elektrolytischer Kondensator: 50V 470UF Verwendung 2 Stück
Folienkondensator: 100NF 2 STK 470 PF 1 STK
Magnetische Ringinduktivität: 2 Stück Dosierung,(20A hoher Strom einzeln),
Gleichtaktinduktor; Dosierung 1 STÜCK,(20A Hochstrom Einzelkupferstreifen Flachinduktivität)
Steckdose: 7,62 Buchse 2PIN 3PIN je 1 Stück

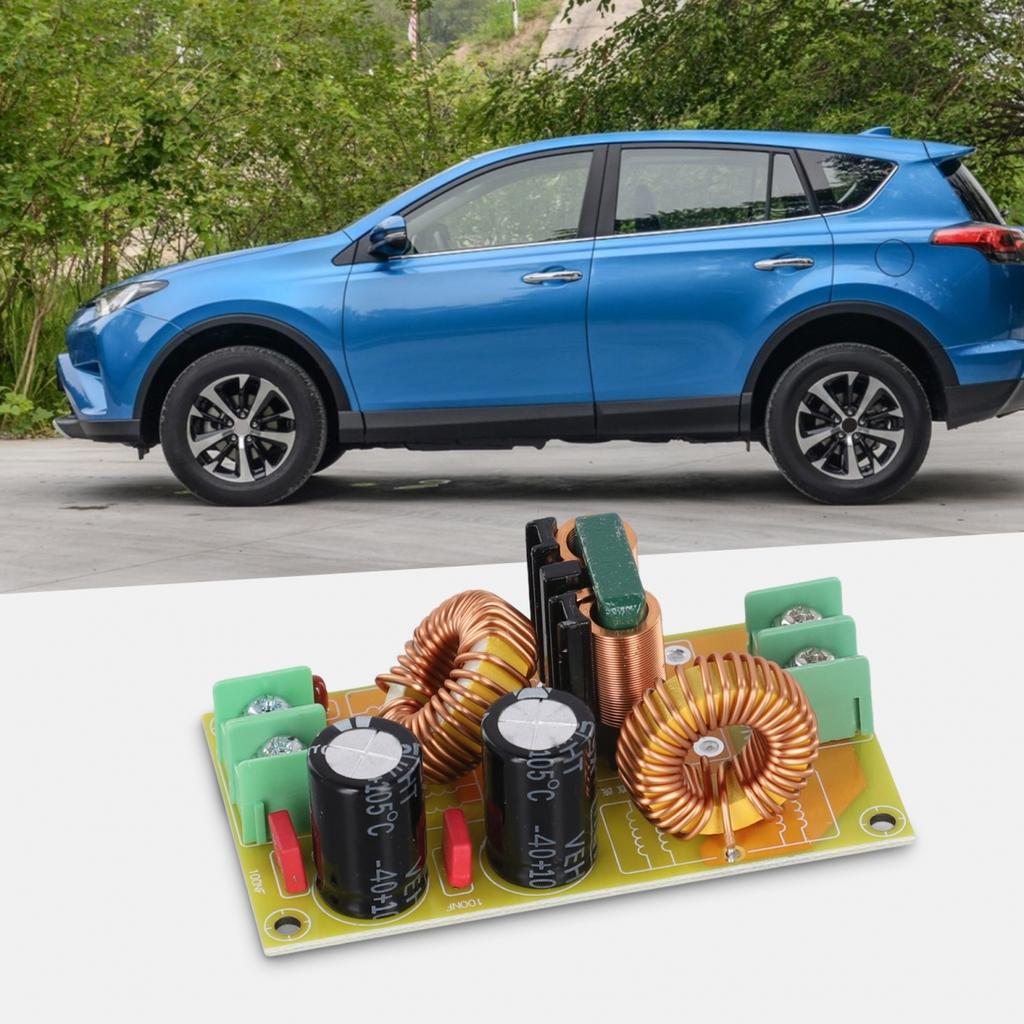

Dieses Modul ist für Gleichstromversorgungen geeignet, die elektromagnetische Störungen eliminieren, und kann in Automobilen, Motorrädern und Gleichstromkreisen mit relativ starken elektromagnetischen Störungen verwendet werden.
Spezifikationen:
Teilename:für EMI-Filter
Material:Wie gezeigt
Für dich:Wie gezeigt
Farbe:Wie gezeigt
Paket Inhalt:
1 * Filter
Hinweis:
Aufgrund der manuellen Messung erlauben Sie bitte 1-3 mm Fehler. Bitte stellen Sie sicher, dass es Ihnen nichts ausmacht, bevor Sie bieten.
Aufgrund des Unterschieds zwischen verschiedenen Monitoren spiegelt das Bild möglicherweise nicht die tatsächliche Farbe des Elements wider. Bitte beziehen Sie sich auf das tatsächlich erhaltene Bild. Vielen Dank.
