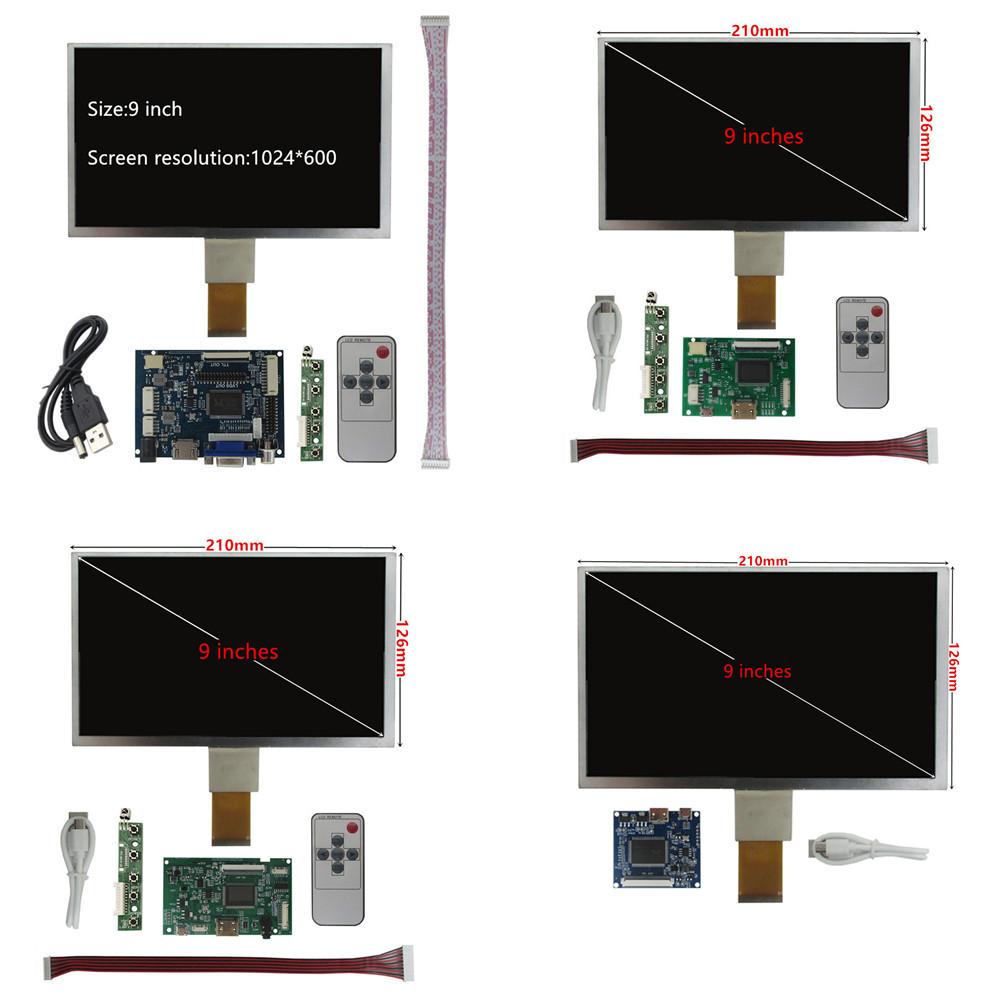

Dies ist ein tragbares Mehrzweck-Anzeigegerät mit einem 9-Zoll-1024 * 600 High-Definition-Display. Über die HDMI-Schnittstelle kann es verwendet werden, um den Computer und den Computer-Unterbildschirm, Raspberry Pi, Banana Pi, Orangenschale ... und die meisten anderen Geräte, die HDMI-Signale unterstützen. Micro-USB-Schnittstelle, kann 5V mobile Stromversorgung unterstützen.
PCB80099 Anpassen an 5V-12V 2A Stromversorgung
Einführung in die Benutzeroberfläche:
1--AV1-Schnittstelle
2--AV1,AV2 Schnittstelle
3--VGA-Schnittstelle
4--VGA-Erweiterungsschnittstelle
5--HDMI High-Definition-Schnittstelle
6--DC5,5-mm-Stromschnittstelle
7--Stromerweiterungsschnittstelle
8--Hochspannungs-Board-Netzteil
9--LED-Display-Hintergrundbeleuchtung Stromversorgung 10--Lvds-Display-Schnittstelle
11--50Pin TTL Display Interface
12--Tasten-Board-Schnittstelle
13--Auflösungsanpassungskurzschlussblock
PCB800168
Anpassung an 5V 2A Stromversorgung
Schnittstellen:
1. Tastenfeld-Schnittstelle
2. HDMI-kompatible Signaleingangsschnittstelle
3. Micro-USB-Stromversorgungsanschluss
4. 4-Pin Stromverlängerungsschnittstelle
5. LED-Display Hintergrundbeleuchtung Stromversorgung
6. 50-Pin TTL-Bildschirmschnittstelle
7. Auflösungsanpassungs-Kurzschlussblock
PCB800815
Anpassen an 5V 2A Stromversorgung
Schnittstellen:
1. Tastenfeld-Schnittstelle
2. 3,5-mm-Audio-Interface
3. HDMI-Schnittstelle
4. USB-Erweiterungsschnittstelle
5. Micro-USB Stromanschluss
6. 4-Pin Lautsprecher-Schnittstelle
7. 40-polige TTL-Anzeigeschnittstelle
PCB800852
Anpassung an 5V 2A Stromversorgung
1. Mini HDMI-kompatible Signaleingangsschnittstelle
2. Micro-USB-Stromversorgungsanschluss
3. Netzteil-Erweiterungs-Schweißschnittstelle
4. 50-Pin TTL-Bildschirmschnittstelle
