Besonderheit:
1. Praktischer Nutzen: Kann auch als Voltmeter, Amperemeter und Leistungsmesser verwendet werden, ein ausgezeichneter Ersatz für ein Multimeter mit klarer Anzeige und einfacher Bedienung.
2. USB-Schnittstelle: Die integrierte USB-Schnittstelle kann Ihre digitalen Produkte problemlos aufladen.. Und die USB-Ausgangsspannung ist die gleiche wie die Modulausgangsspannung, keine feste 5V-Ausgabe, bitte vor dem Laden des USB-Geräts bestätigen.
3. Funktionalität: Kann als gewöhnlicher Abwärtswandler mit Überstromschutz, als Ladegerät für verschiedene Batterien und als Hochleistungs-LED-Konstantstromtreibermodul verwendet werden.
4. 2 Arbeitsmodi: Es gibt 2 Modi, konstante Spannung und konstanter Strom, und eine Kontrollleuchte zeigt an, in welchem Modus sich das Modul gerade befindet.
5. Einfache Einstellung: Bei Verwendung als Lithium-Batterieladegerät können Sie die Ladeschlussspannung und den Ladestrom einstellen, und es gibt eine Kontrollleuchte, die anzeigt, ob geladen wird oder die Batterie vollständig geladen ist.
6. Sicheres Arbeiten: Mit Strombegrenzungsschutzfunktion brennt das Modul auch bei einem Ausgangskurzschluss nicht durch.
7. Hohe Genauigkeit: Das eingebaute Voltmeter und Amperemeter können selbst kalibriert werden, und es wird niemals ungenaue Probleme geben.
Spezifikation:

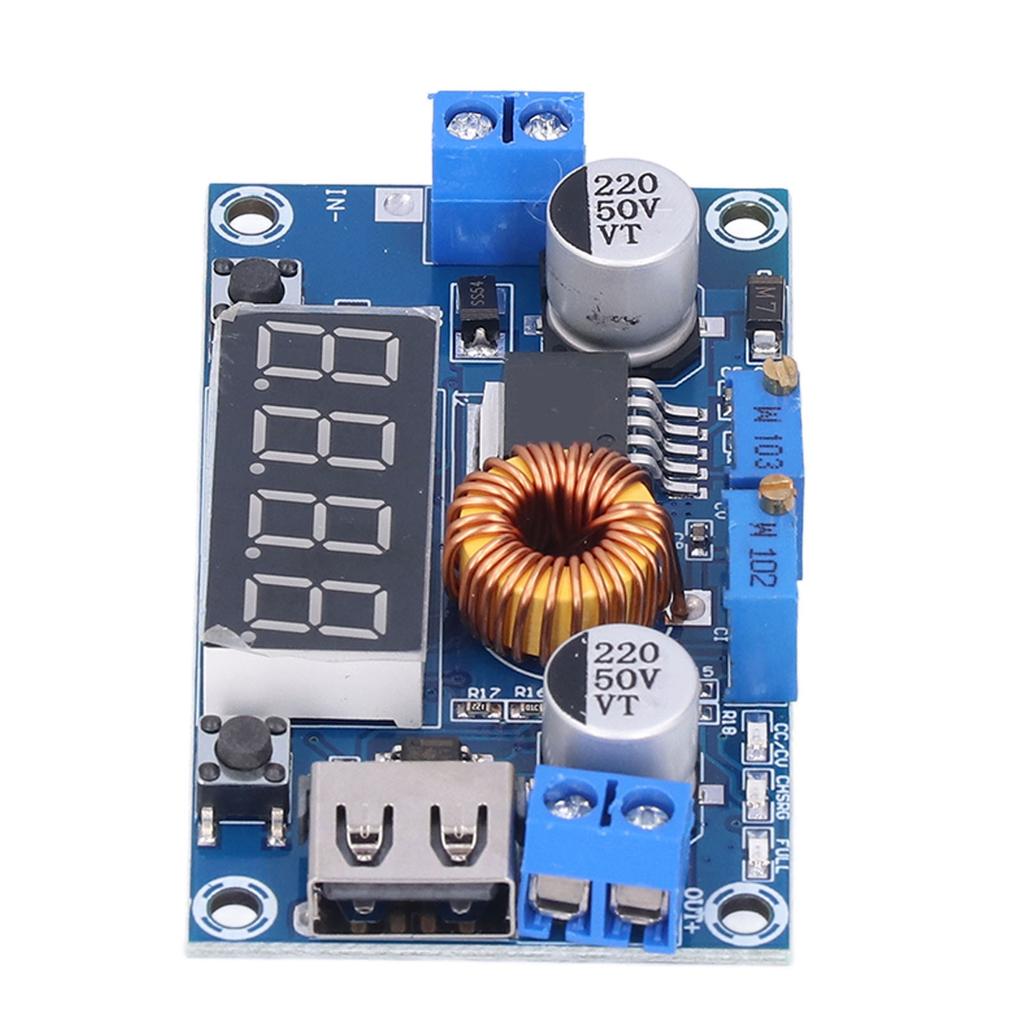

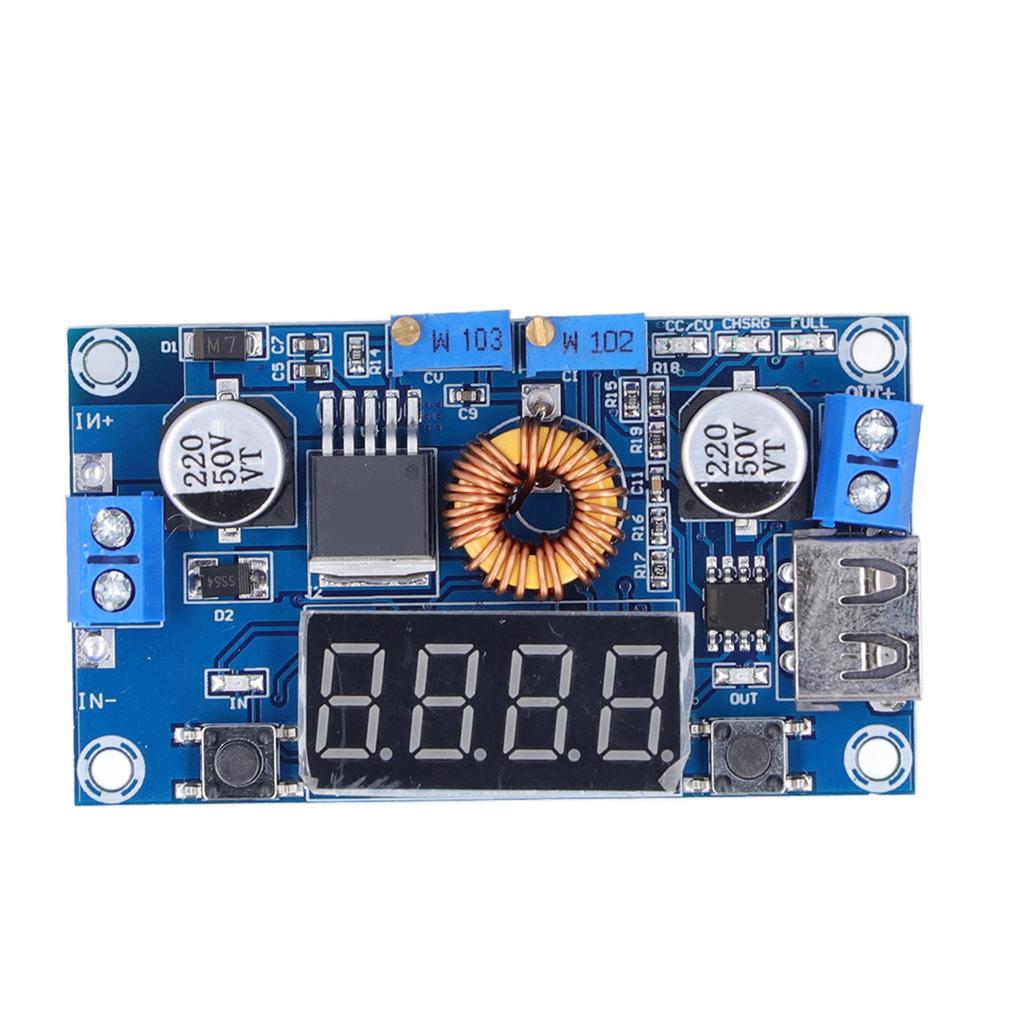

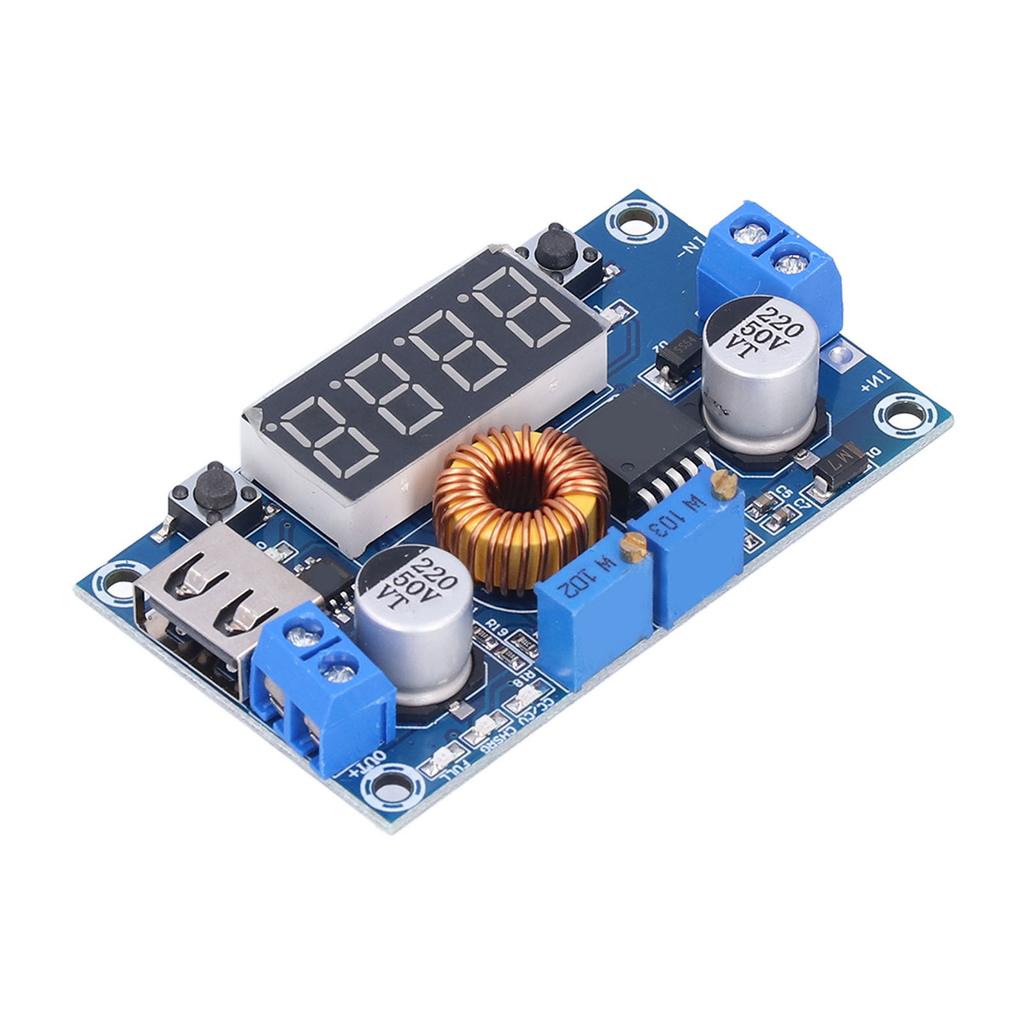

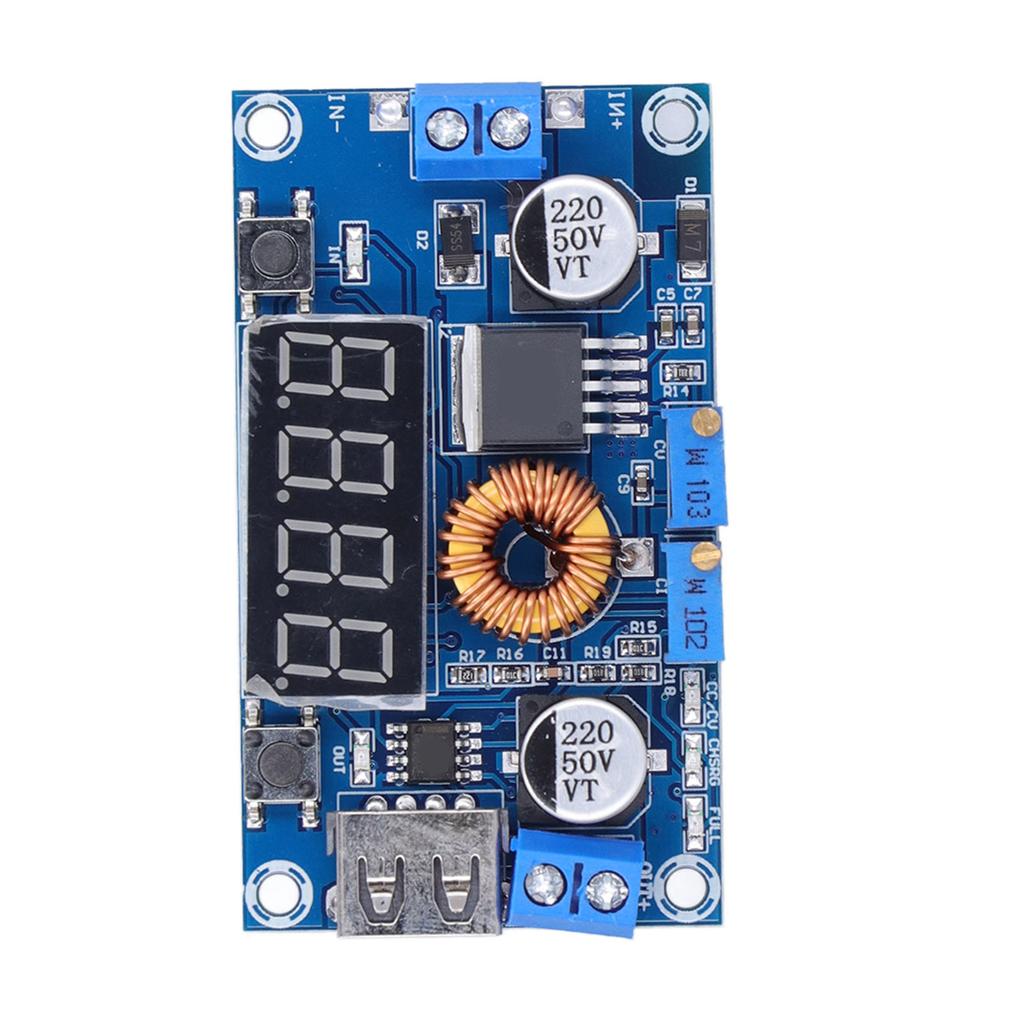

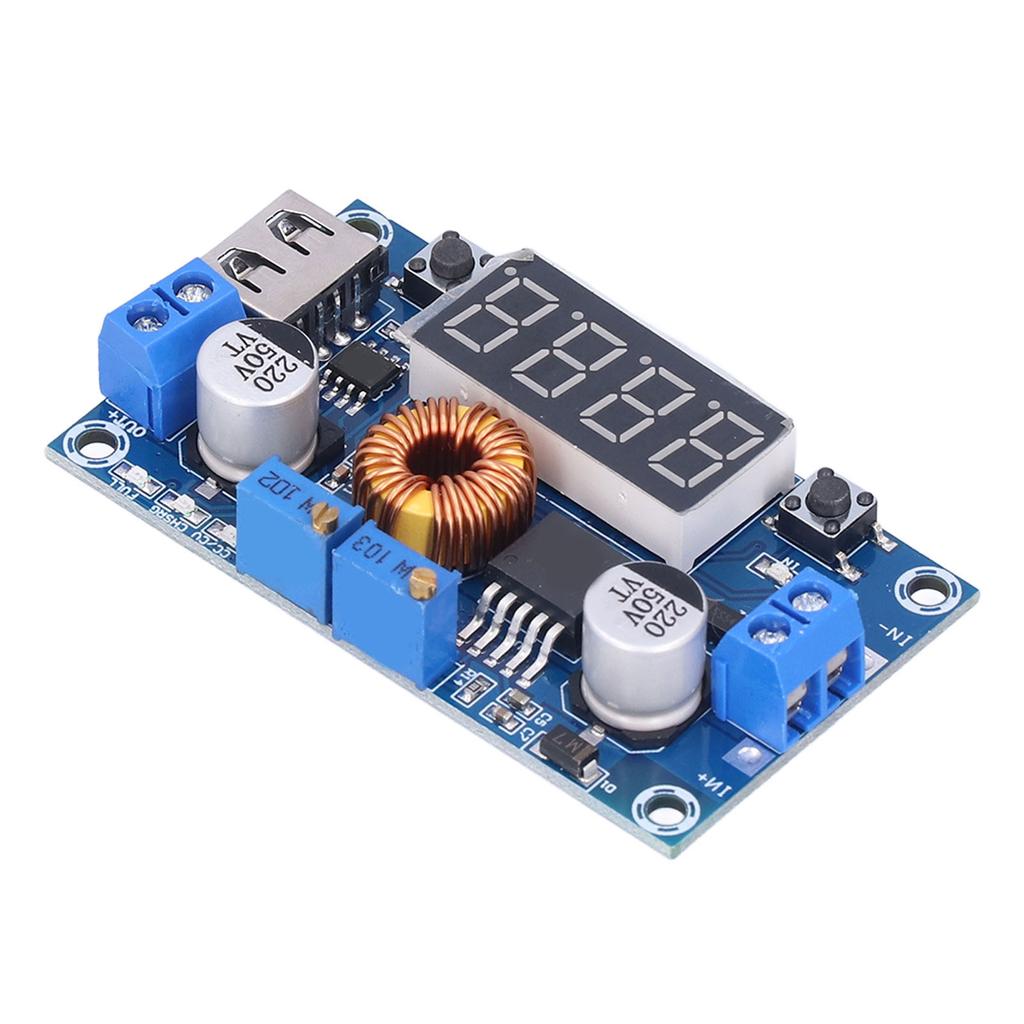

Gegenstandsart: Stromversorgungsmodul Buck
Eingangsspannung: 536 V
Ausgangsspannung: 1.2532V stufenlos einstellbar.
Ausgangsstrom: Einstellbar, maximal 5A (empfohlen für die Verwendung innerhalb von 4,5 A).
Ausgangsleistung: Maximal 75W (empfohlen zur Verwendung innerhalb von 50W, bitte reduzieren Sie die Leistung bei großer Spannungsdifferenz).
Arbeitstemperatur: 40+85 Grad
Arbeitsfrequenz: 180kHz
Umwandlungseffizienz: bis zu 96% .
Kurzschlussschutz: Jawohl
Übertemperaturschutz: Jawohl (schaltet den Ausgang bei Übertemperatur automatisch ab).
Schutz vor umgekehrter Eingangsverbindung: Keiner (Falls erforderlich, bitte eine Hochstromdiode in Reihe mit dem Eingang schalten).
Installationsmethode: 4 x 3mm 0.1in (ca.) Schrauben.
Verkabelung-Modus: Verkabelungsklemme oder Schweißklemme, V IN ist Eingang, V OUT ist Ausgang.
Länge: Ca.. 68.2mm 2.7in
Breite: Ca.. 38.8mm 1.5in
Höhe: Ca.. 15 mm 0,6 Zoll
Wie benutzt man:
1. Verwendungsmethode als gewöhnliches Abwärtswandlermodul mit Überstromschutzfunktion:
ZU. Drücken Sie die Taste rechts, um das digitale Messgerät auf die Anzeige der Ausgangsspannungsschnittstelle einzustellen, und justieren Sie das „Konstantspannungspotentiometer“, um die Ausgangsspannung auf den gewünschten Spannungswert einzustellen.;
B.. Stellen Sie das Digitalmessgerät auf die Ausgangsstromschnittstelle ein und schließen Sie den Ausgangsklemmen des Moduls direkt kurz. (einfach einen dicken Draht suchen, um den Ausgangsklemmen kurzzuschließen), Passen Sie zu diesem Zeitpunkt das "Konstantstrompotentiometer" so an, dass der Stromwert den voreingestellten Überstromschutzwert erreicht.; (zum Beispiel, wenn der aktuelle Wert, der vom eingebauten Amperemeter angezeigt wird, 4A beträgt, dann ist der maximale Strom des Moduls auf 4A begrenzt, und die rote Kontrollleuchte leuchtet, wenn der Strom 4A erreicht.)
C.. Schließen Sie die Last an und arbeiten Sie.
2. Verwendung als Batterieladegerät:
Das Modul ohne Konstantstromfunktion kann nicht zum Laden der Batterie verwendet werden.. Da die Spannungsdifferenz zwischen der entladenen Batterie und dem Ladegerät sehr groß ist, ist der Ladestrom zu hoch und wird die Batterie beschädigen.. Daher muss zu Beginn ein konstanter Strom verwendet werden, um die Batterie zu laden.. Wenn der Ladevorgang ein bestimmtes Niveau erreicht, schaltet er automatisch wieder auf Konstantspannungsladung um..
ZU. Bestimmen Sie die Ladeschlussspannung und den Ladestrom der Batterie.; (Wenn der Lithiumbatterieparameter 3,7V2200mAh beträgt, dann ist die Ladeschlussspannung 4,2V und der maximale Ladestrom 1C, was 2200mA entspricht.)
B.. Im Leerlauf stellen Sie das Digitalmeter des Moduls auf die Anzeige der Ausgangsspannungsschnittstelle ein und justieren Sie das "Konstantspannungspotentiometer", um die Ausgangsspannung auf die Ladeschlussspannung einzustellen.;
C.. Stellen Sie das Digitalmessgerät auf die Ausgangsstromschnittstelle ein und schließen Sie den Ausgangsklemmen des Moduls direkt kurz. (einfach einen dicken Draht suchen, um den Ausgangsklemmen kurzzuschließen), Passen Sie zu diesem Zeitpunkt das "Konstantstrompotentiometer" so an, dass der Stromwert den voreingestellten Ladestromwert erreicht.;
D.. Der Standard-Ladestrom beträgt 0,1 Mal den Ladestrom; (Der Strom der Batterie wird während des Ladevorgangs allmählich reduziert und ändert sich schrittweise von Konstantstromladung zu Konstantspannungsladung. Wenn der Ladestrom auf 1A eingestellt ist, dann ist das blaue Licht aus und das grüne Licht an, wenn der Ladestrom weniger als 0,1A beträgt, und die Batterie ist zu diesem Zeitpunkt vollständig geladen.);
und. Schließen Sie den Akku an und laden Sie ihn auf.
(In Schritt 1, 2, 3, 4 ist der Eingangsklemmen an die Stromversorgung angeschlossen, und die Ausgangsklemme ist nicht ohne Last an die Batterie angeschlossen.).
3. Verwendung als LED-Konstantstrom-Treibermodul:
ZU. Bestimmen Sie den Betriebsstrom und die maximale Betriebsspannung, die Sie zum Betrieb der LED benötigen;
B.. Im Leerlaufzustand stellen Sie das Digitalmessgerät auf die Anzeige der Ausgangsspannungsschnittstelle ein und justieren Sie das "Konstantspannungspotentiometer", um die Ausgangsspannung auf die LED-Betriebsspannung einzustellen.;
C.. Stellen Sie das Digitalmessgerät auf die Ausgangsstromschnittstelle ein und schließen Sie den Ausgangsklemmen des Moduls direkt kurz. (einfach einen dicken Draht suchen, um den Ausgangsklemmen kurzzuschließen), Passen Sie zu diesem Zeitpunkt das "Konstantstrompotentiometer" so an, dass der Stromwert den voreingestellten LED-Arbeitsstrom erreicht.;
D.. Schließen Sie die LED an und testen Sie die Maschine.
(In Schritt 1, 2 und 3 wird der Eingang an die Stromversorgung angeschlossen, und der Ausgang ist ohne Last ohne die LED-Leuchte.).

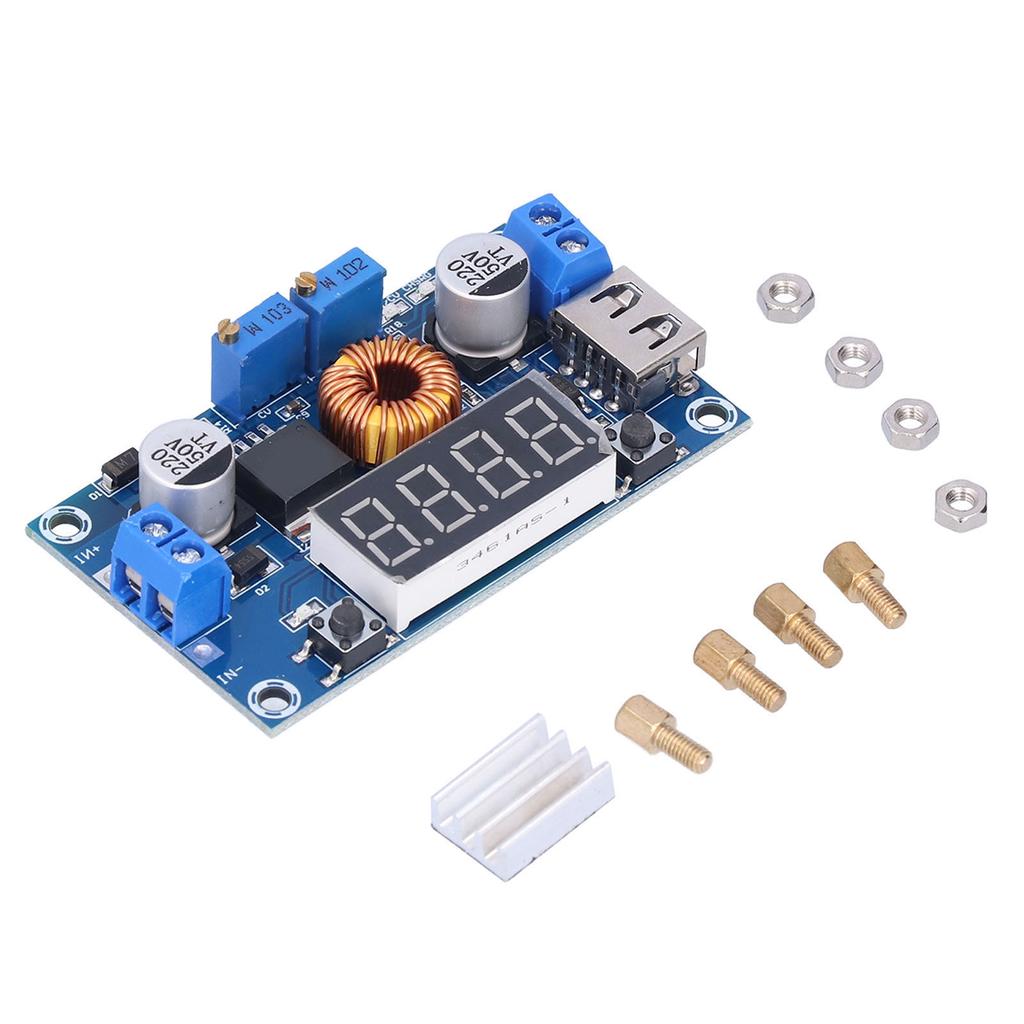

Paketliste:
1 x Stromversorgungs-Abwärtsmodul 4 x Schrauben- und Mutternsatz 1 x Kühlkörper Praktische Anwendung: Kann auch als Voltmeter, Amperemeter und Leistungsmesser verwendet werden, ein ausgezeichneter Ersatz für ein Multimeter mit klarer Anzeige und einfacher Bedienung.
