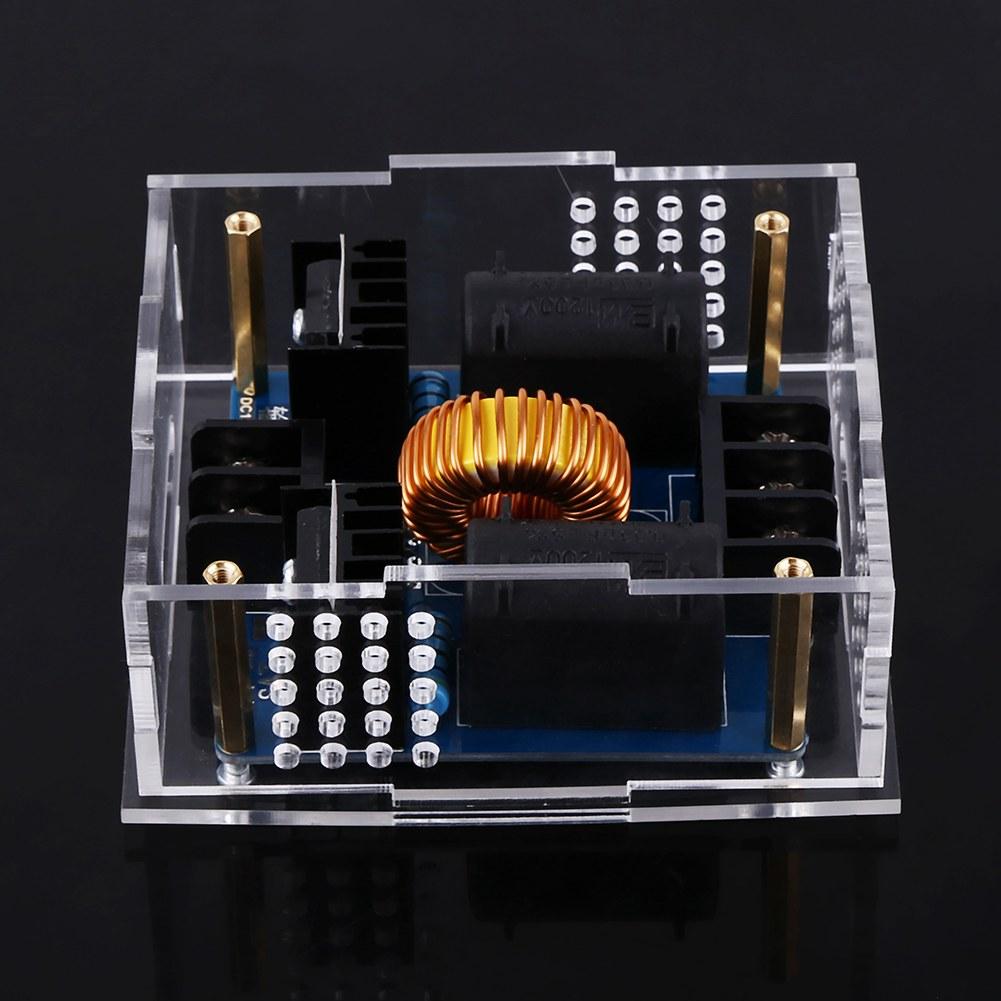

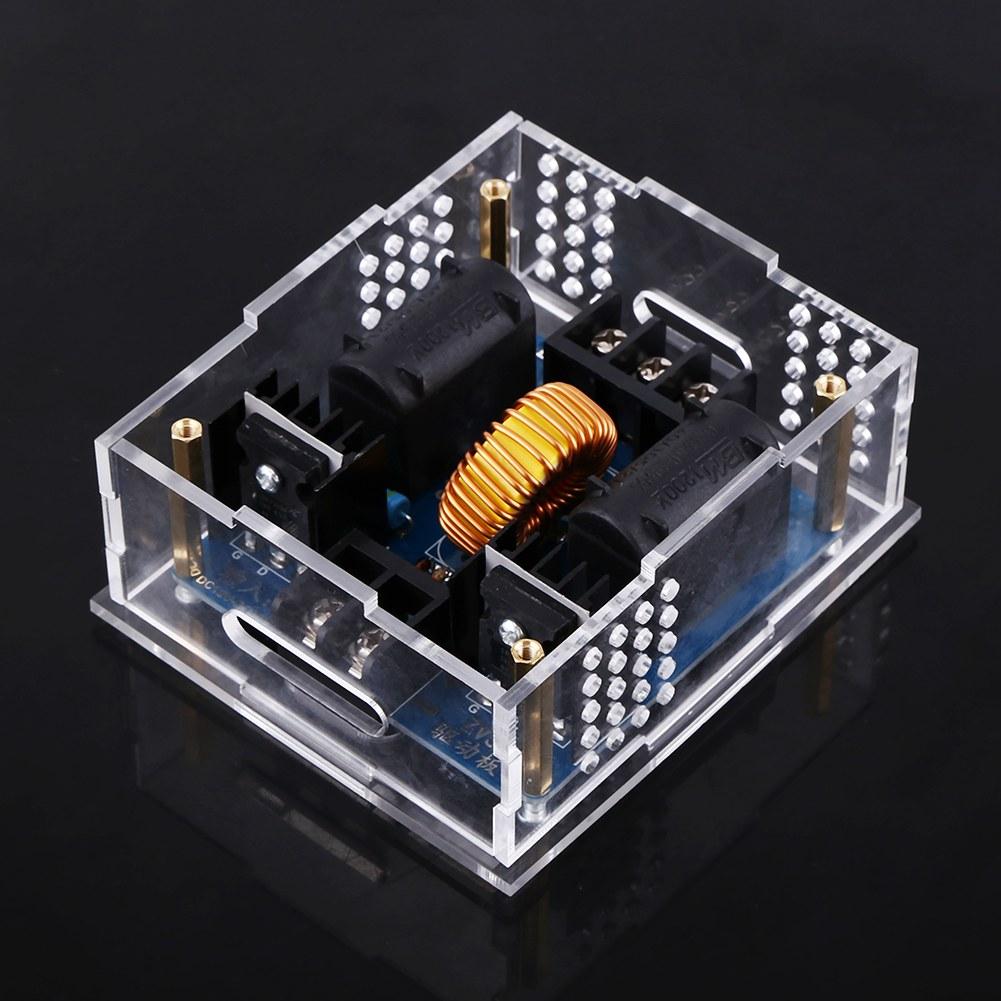

Beschreibung:
Dieses ZVS-Board-Set beinhaltet
hochwertige 1,6 mm doppelseitige Leiterplatte,
großer Indukto
r,
Präzisions-Metallschichtwiderstand,
antistatisch
Kühlkörper und
hoch
Frequenzresonanzkondensatoren, die seine stabile Leistung gewährleisten.
Mit einer geeigneten Stromversorgung und der richtigen Schaltung können Sie ein
schöner Lichtbogen selbst. Dies ist ein beliebtes Kit und Sie können
Kaufen Sie eines für sich selbst oder schenken Sie eines Ihrem
Elektronik-Hobbyist
Freund als Geschenk.
Merkmale:

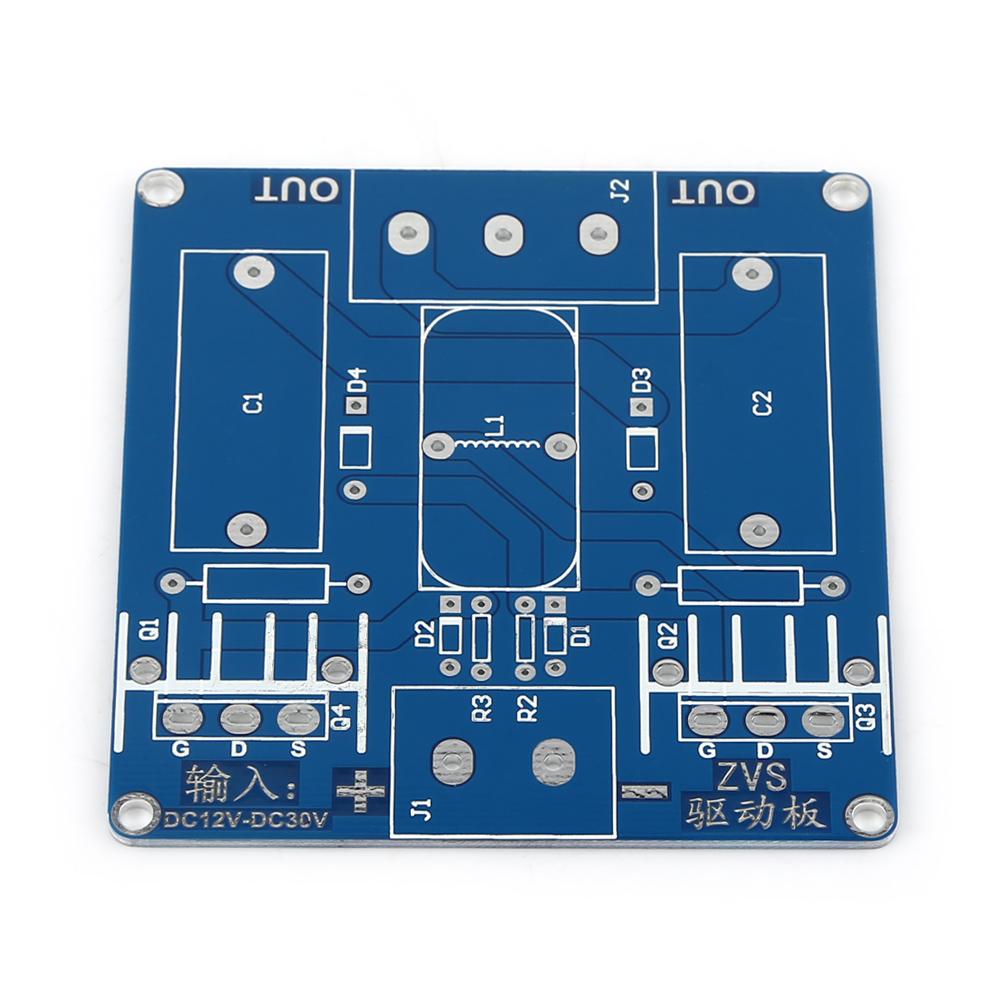

1. Hochwertige 1,6 mm doppelseitige Leiterplatte, extra Zinn
für Stromkabel und optimieren Sie die Drahtgröße der MOS-Röhren-Treiberschaltung
mit einer höheren Strombelastbarkeit und besserer Wärmeableitung.
2. Zwei originale IRFP260N Mosfets sorgen für großen Strom, kleinen Innenwiderstand, hohe Leistung und bessere Leistung.
3.

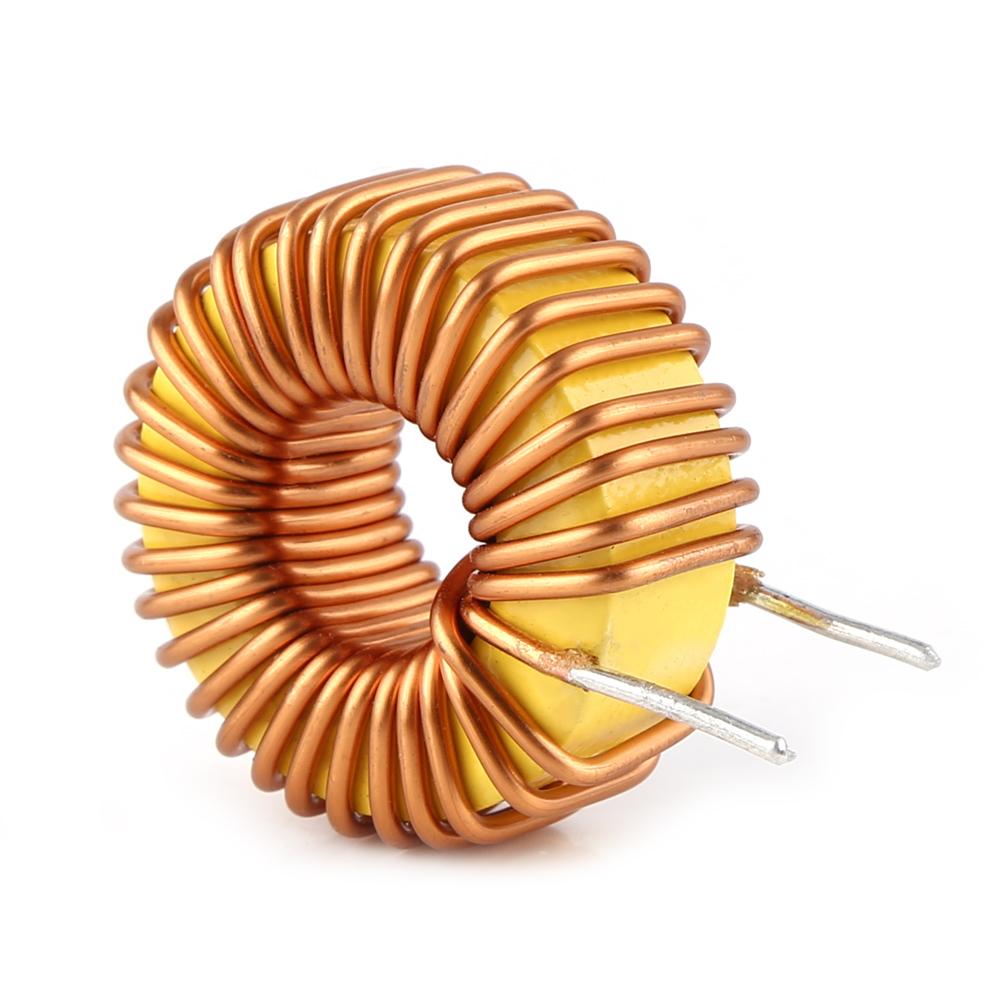

Professionelle Fabrik benutzerdefinierte große Induktivität(1,2 mm Kupferdraht), fein
Verarbeitung und stabile Leistung, könnte an 15A Strom für
längere Zeit.
4. Verwenden Sie 1% Genauigkeit 3W Metallfilmwiderstand mit weniger
Fehler, höhere Präzision, geringe Temperaturdrift und gute Wärme
Zerstreuung.
5. Großer dicker antistatischer Kühlkörper, besserer Wärmeableitungseffekt, verbessert die Stabilität erheblich
und Lebensdauer.
6. Zwei maßgefertigte MKP 0,33 UF 1200V parallel geschaltet als hochfrequente Resonanzkondensatoren
haben große Kapazität.
Spezifikationen:
Für dich: 13 x 8.8 x 4.3cm 5.12 x 3.46 x 1.69"
Eingangsspannung: 12V 30V DC
Strom: mehr als 5A(wenn <12V), mehr als 15A(wenn >15V)
Frequenz: 30KHZ 50KHZ(selbstadaptiv)
Sekundärer Parameter: 5T+5T
Elektrisch
Bogenlänge: Wenn der Eingang 12V 5A beträgt, beträgt die Länge des Lichtbogens ungefähr
12 cm. Je höher Eingangsspannung und -strom, desto größer die Ausgangsleistung.,
der längere Lichtbogen. Der höchste Eingang ist 30V 10A, und elektrisch
Bogen kann 5 cm oder mehr betragen. Wenn der Bogen zu kurz ist, überprüfen Sie bitte den Eingang
Leistung ist ausreichend.
Leistung
Liefern: Wenn Sie Batterie als Stromversorgung verwenden, Modellflugzeugbatterie mit
eine Entladerate von mehr als 25C wird empfohlen. Bitte nicht gewöhnlich verwenden
Batterie von Elektrofahrzeugen.Wenn Sie das Schaltnetzteil verwenden,
Verwenden Sie eine von 12 V und der Strom sollte mehr als 5 A betragen.. 24V Schaltnetzteil
Energieversorgung(oder lineare Stromversorgung) sollte mehr Strom liefern als
15A. Wenn der Strom nicht ausreicht, wird die Röhre kaputt gehen.
Leistung:
Die Ausgangsleistung hängt von der Eingangsleistung ab. Wenn Sie ein 30W-Netzteil verwenden,
selbst mit einem 200W ZVS wird die Ausgangsleistung 100W nicht erreichen. Also der Eingang
Leistung des Netzteils muss ausreichend sein. Leistung = Spannung * Strom.
Wenn
Sie verwenden ein Hochleistungs-Schaltnetzteil, bitte beachten Sie, es kann
eine Sanftanlauffunktion haben, d. h. die Schaltung minimiert große Anlauf-
Ströme vom Fließen, wenn die Eingangsleistung zuerst angelegt wird. Nehmen wir nun an
diese ZVS-Schaltung ist angeschlossen, bevor die Spannung bis auf 12V ansteigt,
elektrische Resonanz wird aufgrund einer niedrigen Startspannung nicht auftreten,
zu zwei MOS-Röhren-Durchbrüchen gleichzeitig und durchgebranntem Bauelement.
Schalten Sie also zuerst das Schaltnetzteil ein und verbinden Sie es mit der ZVS-Schaltung.
nachdem die Spannung 12V erreicht.
Eingangsspannung & -strom
Ausgangsspannung
Maximale Leistung
12V 5A
Ca.. 10000V
60W
24V 10A
Ca.. 20000V
200W

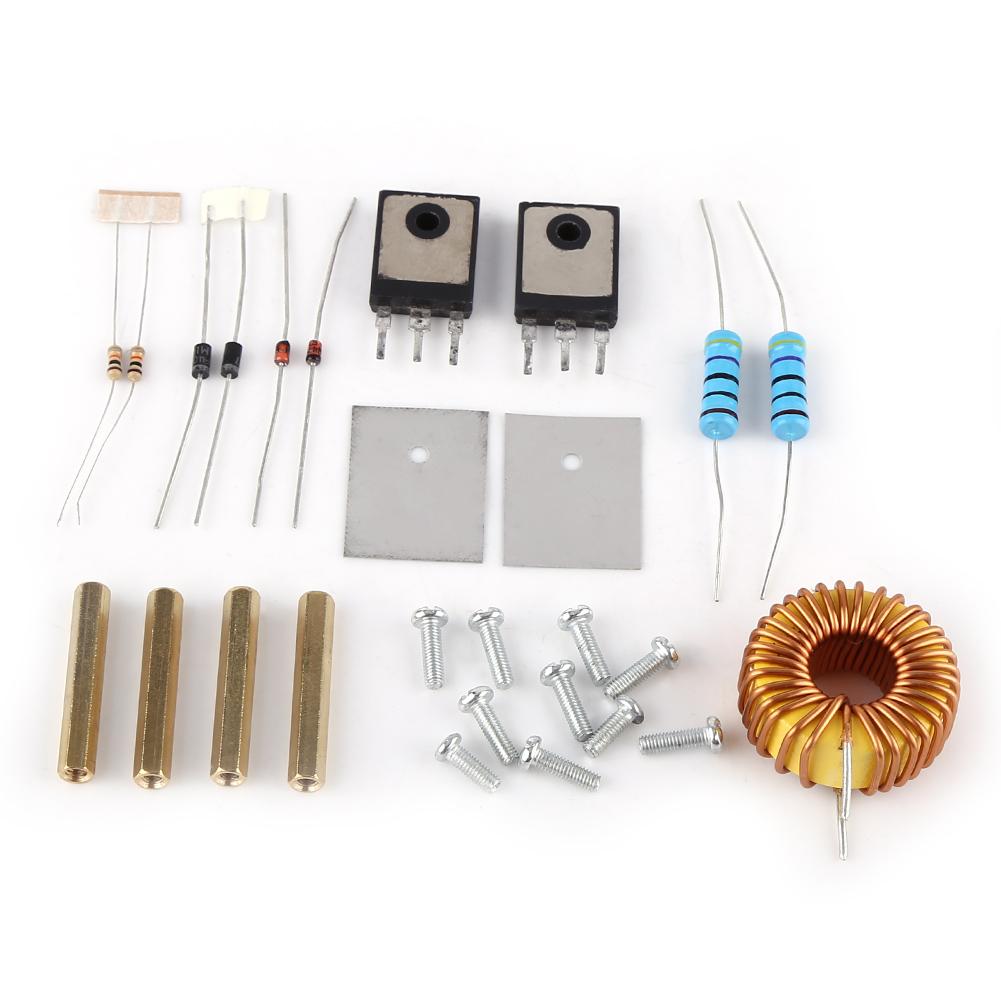

Paket beinhaltet:
1 x Platine
1 x HB95002 Schraubklemme
1 x HB95003 Schraubanschluss
2 x Kühlkörper
2 x wärmeleitendes Stück
1 x Schrauben Set
2 x IRF260
2 x 0,33UF 1200V Kondensatoren
1 x 100UH 15A Induktivität
2 x 3W 470 Ohm Widerstände
2 x 12V 1W Spannungsreglerdioden
2 x 0.25W
10K Widerstände
2 x UF4007 Dioden mit schneller Wiederherstellung
4 x Abstandsversuche

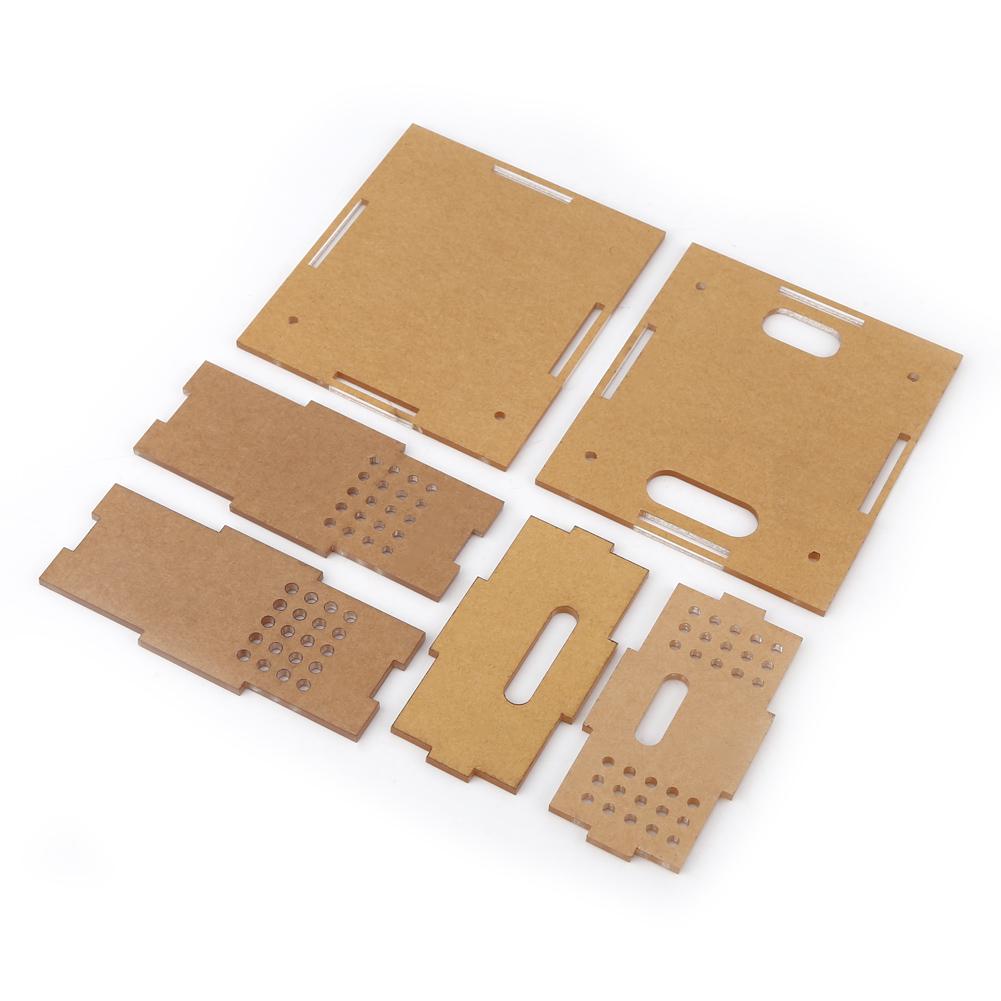

1 Set x Schalenteile
Hinweis
:
1. Stellen Sie sicher, dass alle Komponenten richtig verbunden und geschweißt sind..
2. Die empfohlene Spannung für die Prüfung beträgt 12 V, falls die Platine aufgrund einer fehlerhaften Verbindung verbrannt ist.
3. Maximaler Eingang ist 30V DC, 10A(Nicht empfohlen), Bitte nicht lange über Hochspannung und Strom verwenden.
4. Nicht geeignet für induktive Erwärmung.
5. Hochspannung ist gefährlich, bitte seien Sie vorsichtig!
6
.
Dieses Kit erfordert elektronische Kenntnisse und Fähigkeiten, bitte stellen Sie sicher, dass Sie wissen, wie man es zusammenbaut und verwendet.

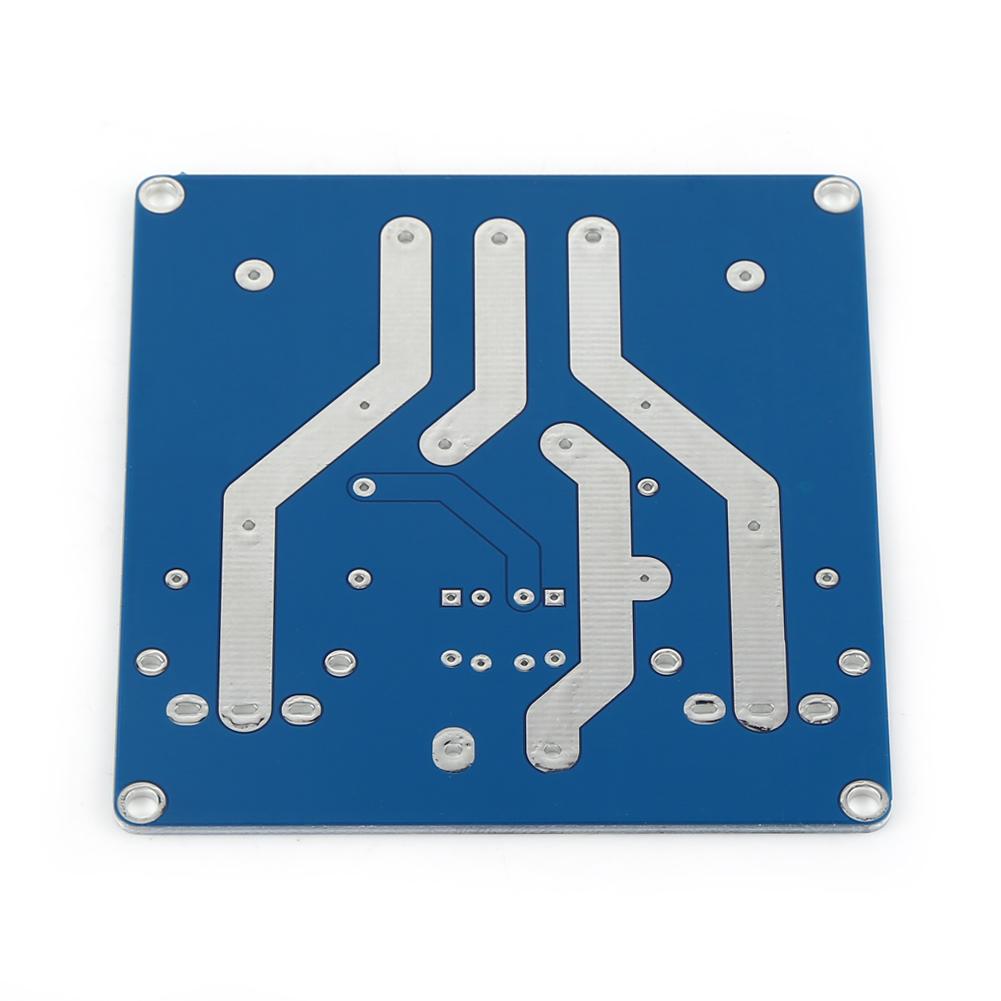

Hochwertige 1,6 mm Doppelschichtplatine, zusätzliche Verzinnung für Stromleitungen und optimierte Leiterbahngröße der MOS-Treiberstufe mit höherer Strombelastbarkeit und besserer Wärmeableitung
Zwei Original-IRFP260N-MOSFETs sorgen für großen Strom, kleinen Innenwiderstand, hohe Leistung und bessere Leistung.
Professionelle Fabrik benutzerdefinierte große Induktivität(1,2 mm Kupferdraht), feine Verarbeitung und stabile Leistung, könnte für längere Zeit mit 15A Strom verbunden werden
Verwenden Sie 1% Genauigkeit 3W Metallfilmwiderstand mit geringerem Fehler, höherer Präzision, geringer Temperaturdrift und guter Wärmeableitung
Großer dicker antistatischer Kühlkörper, besserer Wärmeableitungseffekt, verbessert die Stabilität und Lebensdauer erheblich
