Merkmale:

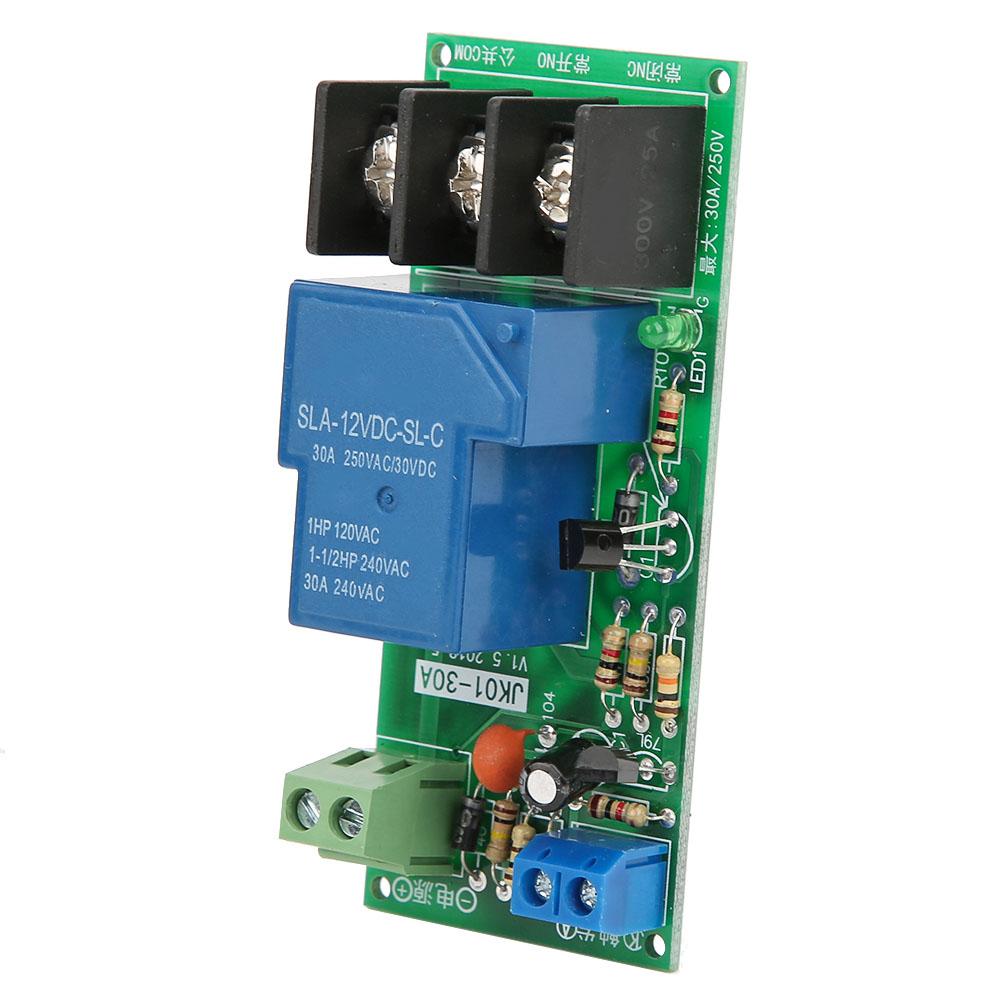

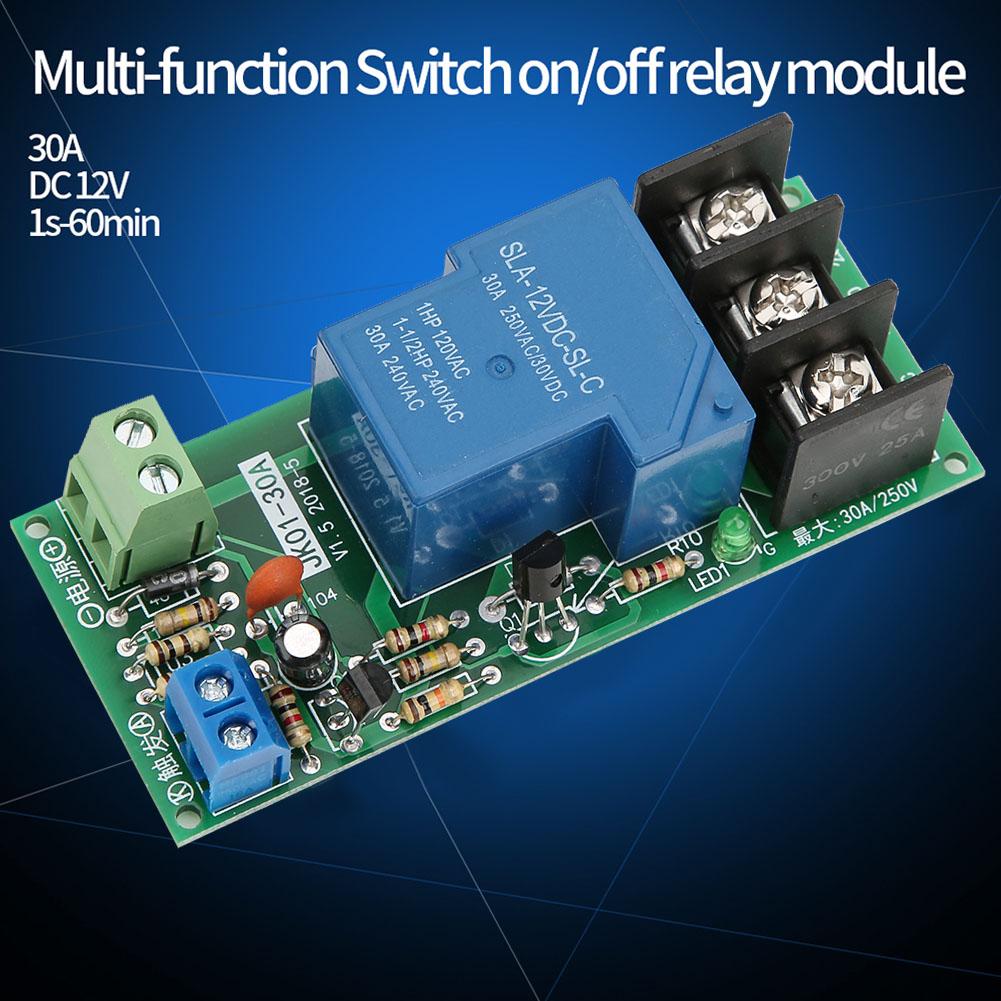

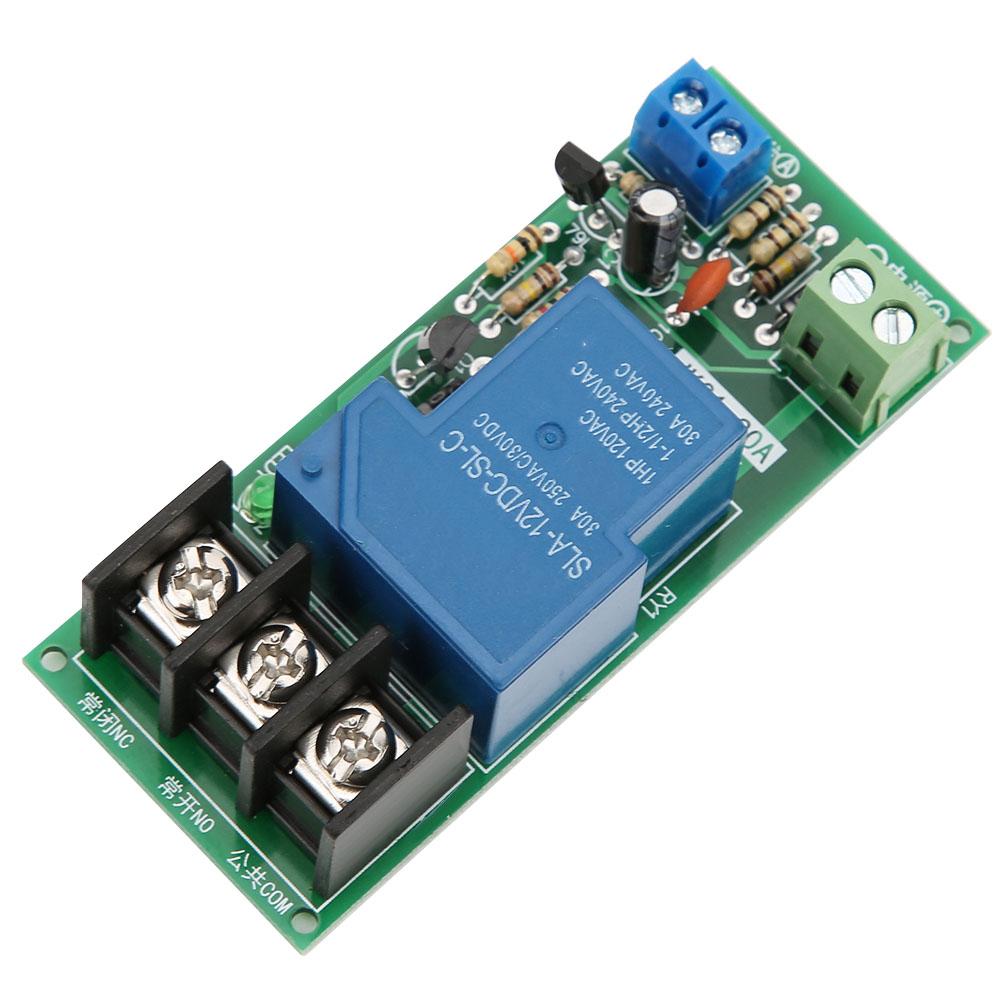

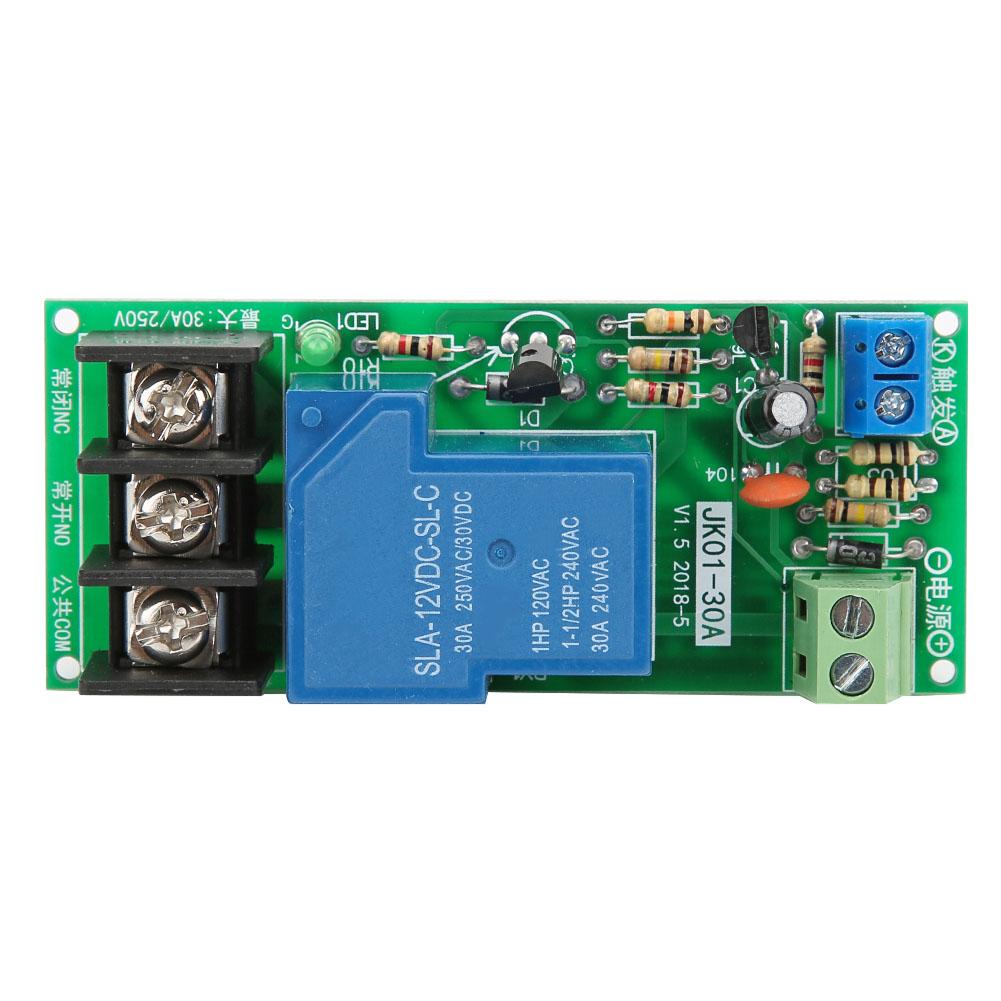

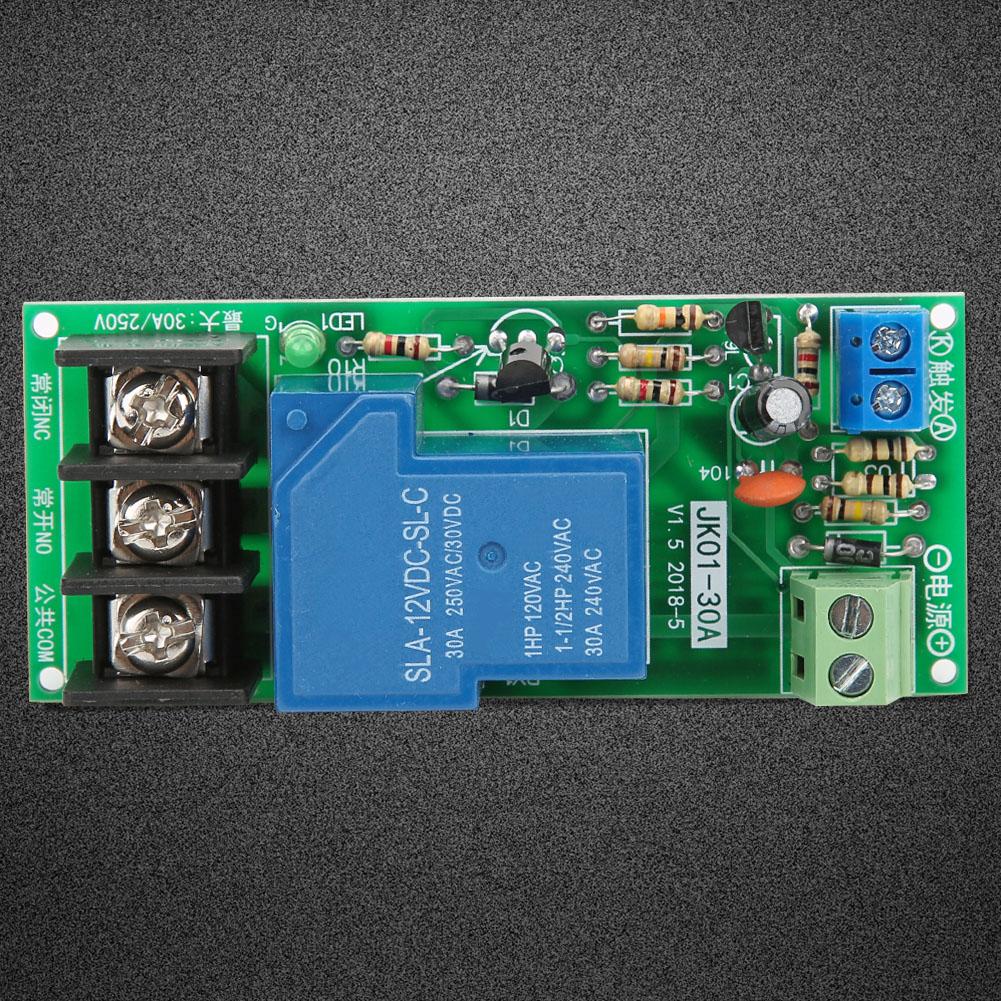

Es ist ein Timer-Relaismodul mit hoher Präzision, stabiler und zuverlässiger Leistung.
Durch Verbinden der Schweißverbindungen S1 bis S5 können Sie eine große Bandbreite an Verzögerungszeiten einstellen.
12V DC Eingangsspannung, und die Lastkapazität beträgt bis zu 30A250VAC oder 30A30VDC.
Dieses Zeitschaltmodul unterstützt Verpolungsschutz der Stromversorgung.
Allgemein
Wird für Zeitschaltuhren, elektrische Haushaltsgeräte verwendet,
Beleuchtungsverzögerungsmodifikation, Fabrikausrüstung, Zeitverzögerungssteuerung usw..
Spezifikationen:
Zeitverzögerung: 0 Sekunden ~ 60 Minuten(einstellbar)
Zeitverzögerungsfehler: <2 Prozent
Ladekapazität: 30A 250VAC30A 30VDC
Für dich: 82*35mm 3.22*1.37"
Menge: 1
Anweisung:

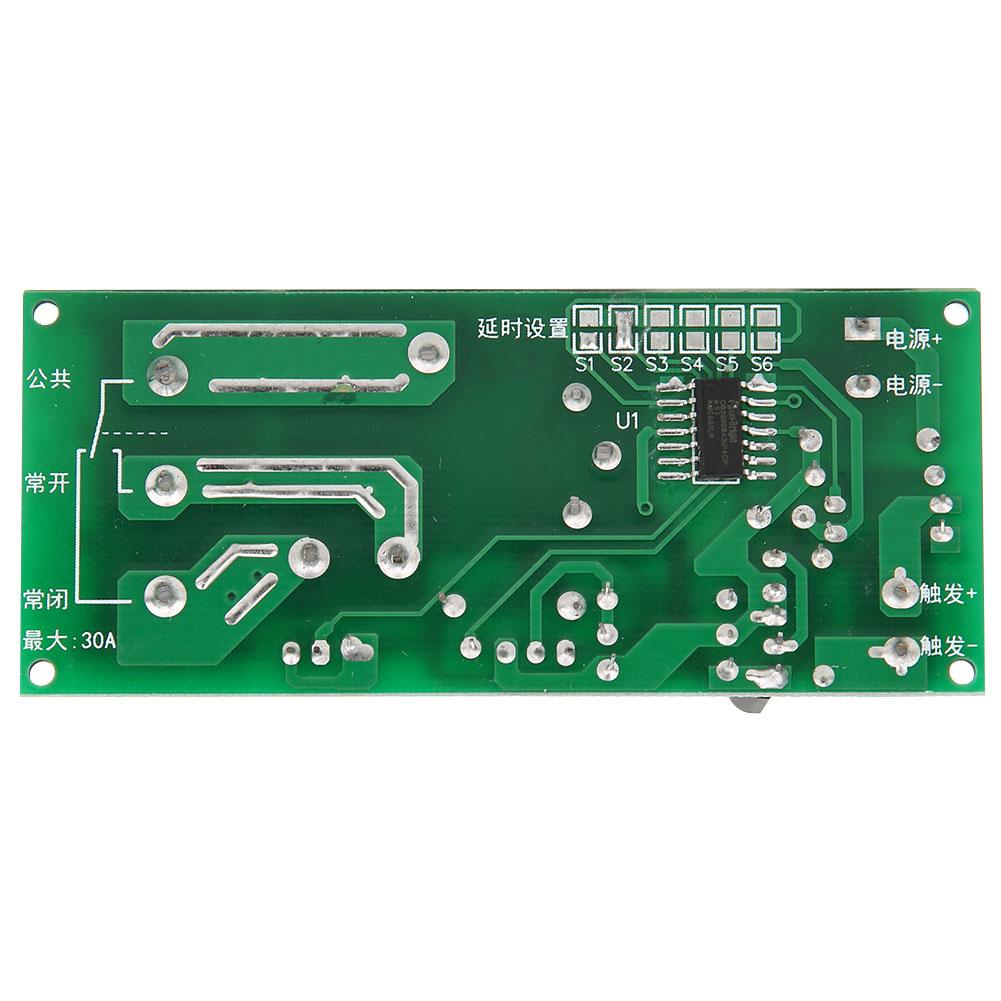

1. Löten Sie die Schweißverbindungen S1 bis S5 auf unterschiedliche Weise, indem Sie die Verzögerungszeit gemäß der Verzögerungszeittabelle einstellen.
2. Wenn keine Verbindungen gelötet sind, drücken Sie zum Verbinden den Auslöser und zum Trennen erneut den Auslöser.
3, Steuersignal ist ein Triggersignal, nach Auslösung wird die Zeitverzögerung nicht beeinflusst, wenn das Signal zurückgezogen oder aufrechterhalten wird.
4. Bei erneutem Auslösen während der Verzögerungszeit wird die Verzögerungszeit neu gestartet.
5, Wenn die Auslöseklemmen direkt ohne einen Auslöseknopf verbunden würden, wäre jedes Einschalten der Platine gleichbedeutend mit einmaligem Drücken des Auslöseknopfes..

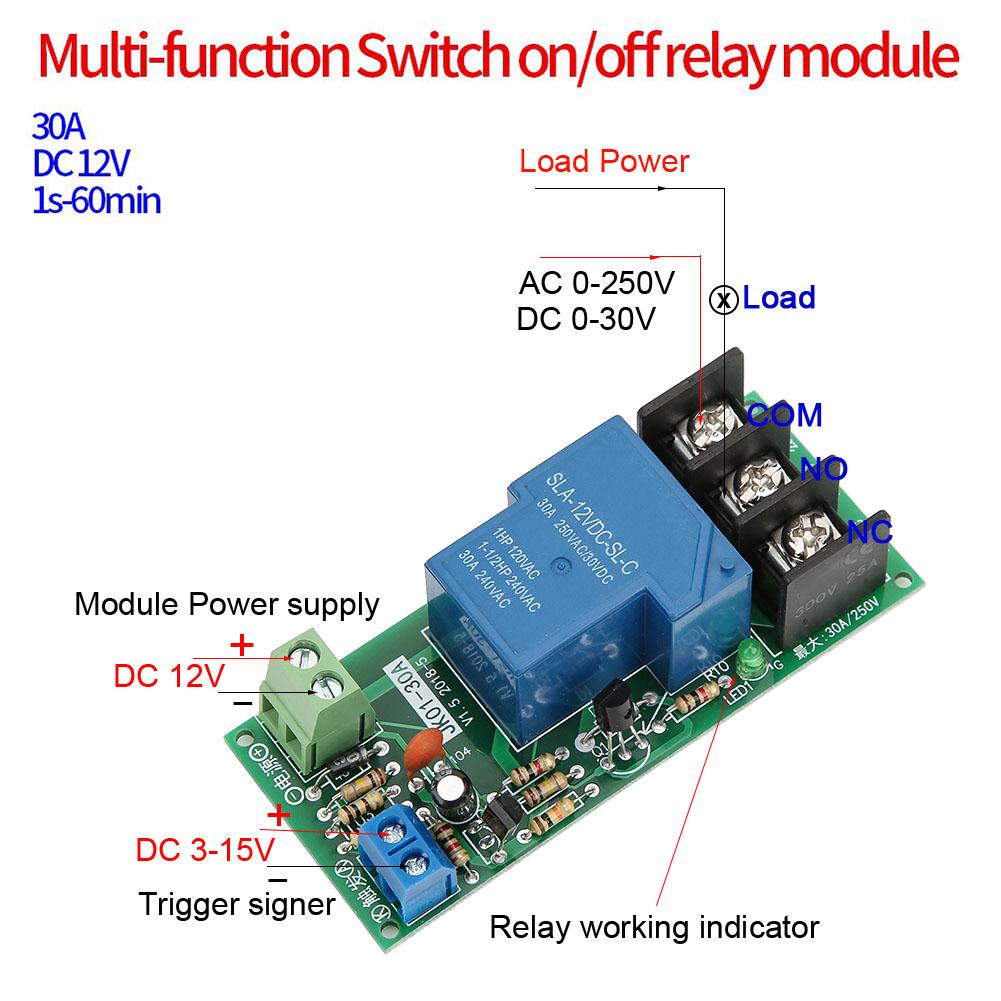

Funktion 1: Einschalten, um die Last anzuschließen, und nach einer Verzögerungszeit trennen. Methode: Schließen Sie die Triggeranschlüsse direkt an.
Funktion 2: Schalten Sie (Auslöser trennen) um in den Zeitverzögerungsmodus zu wechseln und nach der Verzögerungszeit eine Verbindung herzustellen. Methode: Triggeranschlüsse direkt verbinden, S6-Verbindungen löten.
Paket beinhaltet:
1 x Relais Zeitmodul
.Es ist ein Timer-Relaismodul mit hoher Präzision, stabiler und zuverlässiger Leistung
Es gibt einen weiten Bereich an Verzögerungszeiten, die Sie einstellen können, indem Sie die Schweißpunkte S1 bis S5 verbinden.
12V DC Eingangsspannung, und die Lastkapazität beträgt bis zu 30A250VAC oder 30A30VDC
Dieses Zeitschaltmodul unterstützt Verpolungsschutz der Stromversorgung.
Weit verbreitet auf Timer-Betriebsgeräten, elektrischen Haushaltsgeräten, Beleuchtungsverzögerungsmodifikationen, Fabrikausrüstung, Zeitverzögerungssteuerung usw.
