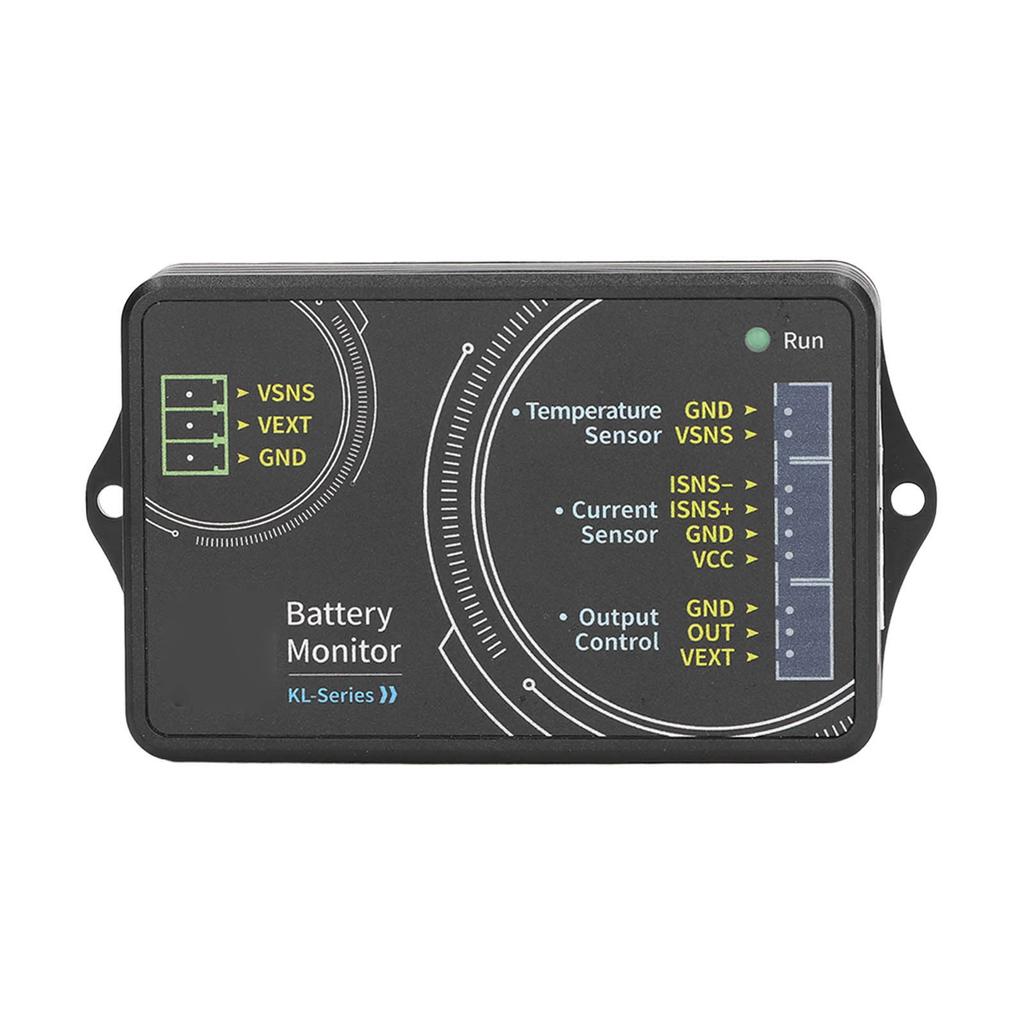

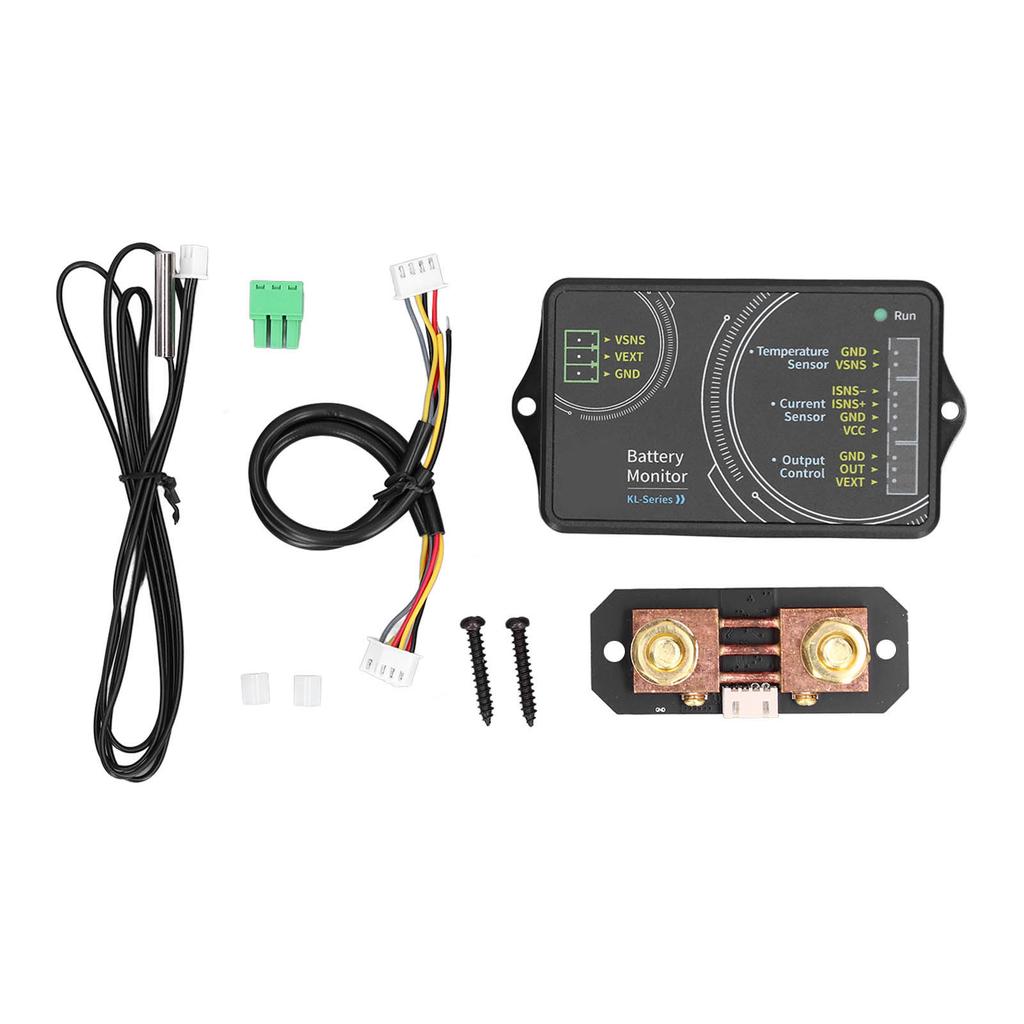

Batterieüberwachung Coulombmeter Spannung Strom Leistung Kapazität Messgerät Tester Voltmeter Amperemeter

Besonderheit: 1. Praktische Anwendungen: Kann verschiedene physikalische Parameter wie Spannung, Strom, Leistung, Lade- und Entladekapazität usw. messen. 2. Sicheres Arbeiten: Sie können die Parameter einfach einstellen, um Überspannungsschutz, Unterspannungsschutz usw. zu erreichen. 3. Bessere Kontrolle: Das Messgerät kann die Stromrichtung automatisch erkennen und die Kapazität in Echtzeit überwachen. 4. Einfacherer Monitor: Verbindet sich über Bluetooth zur Fernsteuerung, zur Anzeige gemessener Daten und zur schnellen Aktualisierung über die APP. 5. Einfach zu installieren: Dank des geringen Gewichts und der kompakten Größe ist die Installation schnell und bequem erledigt. Spezifikation: Gegenstandsart: Batteriemonitor Modell: KL110F Material: ABS Anwendung: Zur Erfassung von elektrischer Leistung. Kontroll-Methode: APP auf dem Mobiltelefon Modell KL110F Probenahmeverfahren Sampler Spannungsmessbereich (Extern gespeist) 0 ~ 120V Spannungsmessbereich (Eigenstromversorgung) 10V ~ 120V Spannungsauflösung 0,01 V Strommessbereich 0 ~ 100A Aktuelle Auflösung 0,1 A Relais Es wird kein Relais mitgeliefert, Sie müssen es selbst konfigurieren. Temperaturmessbereich 20 Grad ~ 120 Grad Celsius Kapazitätsanzeigebereich 0Prozent ~100Prozent Leistungsmessbereich 0 ~ 72KW Stromauflösung 0,01 W Amperestunden-Messbereich 0 ~ 9999,99 AH Volumenauflösung 0,001AH Messbereich Wattstunden 0~9999,99kWH Auflösung in Wattstunden 0.01WH Bluetooth-Kommunikationsentfernung (Ca.) Barrierefrei bis zu 10m 32.81ft. Spannung-Genauigkeit +2 Prozent +3 Ziffern Aktuelle Genauigkeit +5 Prozent +10 Ziffer Sampling-Rate 1 Sekunde Stromverbrauch der Messplatine Über 0.4W Überstromschutz 0~99999.99W Negativer Überstromschutz 0~50A, 100A, 400A, 600A Positiver Überstromschutz 0~50A, 100A, 400A, 600A Überspannungsschutz 0~120V, 600V 1. Handy-Steuerung: ZU. Anweisungen zur Verwendung der für Android Mobile APP: Die Software unterstützt nur die Verwendung für Android 5.0 und höhere Systeme. Während der Installation wird es nach Standortdiensten fragen. Bitte stimmen Sie zu und schalten Sie die Standortdienste ein.. Dieses Benutzerhandbuch entspricht der Softwareversion 1.0, und andere Versionen können geringfügig abweichen.. Für eine bessere Benutzererfahrung wird empfohlen, auf die neueste Software zu aktualisieren. B.. Anleitung zur Verwendung der für iPhone Mobil-App: Die Software unterstützt nur für iPhone 9.0 und Systeme darüber. Beim ersten Verbinden der Software mit Bluetooth wird auf Bluetooth zugegriffen. Bitte Zugriff zustimmen. Dieses Handbuch entspricht der Softwareversion 1.0, und andere Versionen können geringfügig abweichen.. Für eine bessere Benutzererfahrung wird empfohlen, auf die neueste Software zu aktualisieren. Sie können die neueste Software aus dem für iPhone Store beziehen, und die für iPhone Softwareversion, die dem aktuellen Handbuch entspricht, ist 1.0.. 2. Verdrahtung: ZU. Selbstversorgter Verdrahtungsmodus: Wenn der Spannungsbereich der zu testenden Batterie zwischen 10120V liegt, kann die selbstversorgte Verdrahtung verwendet werden. Schalten Sie zuerst den Netzteilauswahlschalter auf 2W und verbinden Sie dann den Pluspol der Batterie mit der Schnittstelle Vsns des Netzteils. Diese Leitung muss nicht besonders dick sein, es können 12,5mm2-Leitungen verwendet werden. Achten Sie darauf, den Pluspol der Batterie nicht falsch anzuschließen.. Der Minuspol der Batterie ist mit der Schraube verbunden, die mit den Batterie-GND-Markierungen auf dem Sampler gekennzeichnet ist.. Der Minuspol des Ladegeräts und der Minuspol der Last sind zusammen mit einer weiteren Schraube des Samplers verbunden.. Es ist besser, einen Kupferabstandshalter zu verwenden, um es fest zu verdrahten. Beim Laden ist die aktuelle Farbe in der Handy-App grün, und der Wert für die verbleibende Kapazität steigt.. Beim Entladen ist die aktuelle Farbe himmelblau, und der Wert für die verbleibende Kapazität nimmt ab.. B.. Verkabelungsmethode für externe Stromversorgung: Der Spannungsbereich der externen Stromversorgungsmessung beträgt 0120V. Zuerst den Netzteil-Auswahlschalter auf 3W stellen, den Pluspol der externen Stromversorgung an den Stromversorgungsanschluss VEXT anschließen und den Minuspol der externen Stromversorgung an GND.. Schließen Sie dann den Pluspol der Batterie an die Messschnittstelle Vsns in der Stromversorgungsschnittstelle an, wenn Sie die Verkabelung vornehmen.. Achten Sie darauf, die positiven und negativen Pole der externen Stromversorgung nicht falsch oder verpolt anzuschließen.. Der Minuspol der Batterie ist mit der Schraube verbunden, die mit den Batterie-GND-Markierungen auf dem Sampler gekennzeichnet ist, und der Minuspol des Ladegeräts und der Minuspol der Last sind zusammen mit einer anderen Schraube des Samplers verbunden.. Die aktuelle Farbe ist grün, der Wert für die verbleibende Kapazität steigt, und die aktuelle Farbe ist himmelblau während der Entladung, und der Wert für die verbleibende Kapazität sinkt. C.. Anschlussmethode der externen Stromversorgung an das Relais: Die Arbeitsleistung des Relais wird durch die externe Stromversorgung bereitgestellt.. Wenn das Relais angeschlossen ist, muss eine externe Stromversorgung mit derselben Betriebsspannung wie das Relais bereitgestellt werden.. Verbinden Sie die Steueranschlüsse des Relais mit OUT bzw. VEXT der Ausgangssteuerung des Messmoduls, verbinden Sie den Pluspol der externen Stromversorgung mit VEXT der Ausgangssteuerung und den Minuspol der externen Stromversorgung mit GND.. Achten Sie darauf, die positiven und negativen Klemmen der Batterie und der externen Stromversorgung nicht falsch oder verpolt anzuschließen.. Wenn das Relais geschlossen ist, leuchtet die Kontrollleuchte, und sie erlischt als Hinweis, wenn es getrennt wird.. Der Minuspol der Batterie ist mit der Schraube verbunden, die mit den Batterie-GND-Markierungen auf dem Sampler gekennzeichnet ist.. Der Minuspol des Ladegeräts und der Minuspol der Last sind zusammen mit einer weiteren Schraube des Samplers verbunden.. Es ist besser, einen Kupferabstandshalter zu verwenden, um es fest zu verdrahten. Beim Laden ist die aktuelle Farbe in der Handy-App grün, und der Wert für die verbleibende Kapazität steigt.. Beim Entladen ist die aktuelle Farbe himmelblau, und der Wert für die verbleibende Kapazität nimmt ab.. . Paketliste: 1 x Batteriemonitor Mess-Hauptplatine1 x Sampler1 x Zubehörsatz (1 x Temperatursensor, 1 x 3P Flachbandkabel, 1 x 4P Flachbandkabel, 1 x Stromversorgungsbuchse, 2 x Schraube, 2 x Kleine Buchse)1 x BenutzerhandbuchPraktische Anwendungen: Kann verschiedene physikalische Parameter wie Spannung, Strom, Leistung, Lade- und Entladekapazität usw. messen. Sicheres Arbeiten: Sie können die Parameter einfach einstellen, um Überspannungsschutz, Unterspannungsschutz usw. zu erreichen. Bessere Kontrolle: Das Messgerät kann die Stromrichtung automatisch erkennen und die Kapazität in Echtzeit überwachen. Einfacherer Monitor: Verbindet sich über Bluetooth zur Fernsteuerung, zur Anzeige gemessener Daten und zur schnellen Aktualisierung über die APP. Einfach zu installieren: Dank des geringen Gewichts und der kompakten Größe ist die Installation schnell und bequem erledigt.
