Merkmale
1. Durch die Verwendung von zwei Hochspannungs- und niederohmigen MOS-Röhren sowie des Vortreibers ist die Leistung stabiler und unterstützt Hochspannung und hohe Leistung.
2. Die Einschaltdauer, die oberen und unteren Grenzen des Arbeitszyklus und die Arbeitsfrequenz können eingestellt werden, was für den Kunden bequem zu bedienen und entsprechend den Arbeitseigenschaften seiner eigenen Motoren zu verwenden ist.
3. Der digitale Encoder-Knopf stellt die Motordrehzahl ein, die genauer und konsistenter ist als die gewöhnliche Potentiometereinstellung und nicht driftet.
4. Motor-Softstart-Funktion, der Strom steigt beim Starten des Motors langsam an, kein Einschaltstrom, schützt den Motor effektiv und verlängert die Lebensdauer des Motors
5. Es verfügt über einen eigenen Start- und Stoppknopf und kann über einen externen Schalter gesteuert werden, um verschiedene Steuerungsbedürfnisse der Kunden zu erfüllen. (Beachten Sie, dass der externe Schalter eine Taste oder Taste zum Selbstzurücksetzen verwenden sollte, einmal drücken sollte, um ihn einzuschalten, und dann drücken, um ihn auszuschalten; Es kann nicht die ganze Zeit geschlossen werden und der Ausgang ist eingeschaltet, nein Die Funktion zum Schließen des Ausgangs.)
6. Mit dem Standard-Instrumentengehäuse und der hinteren Abdeckung des 5135 ist die Installation für Kunden bequem.
Technische Parameter:

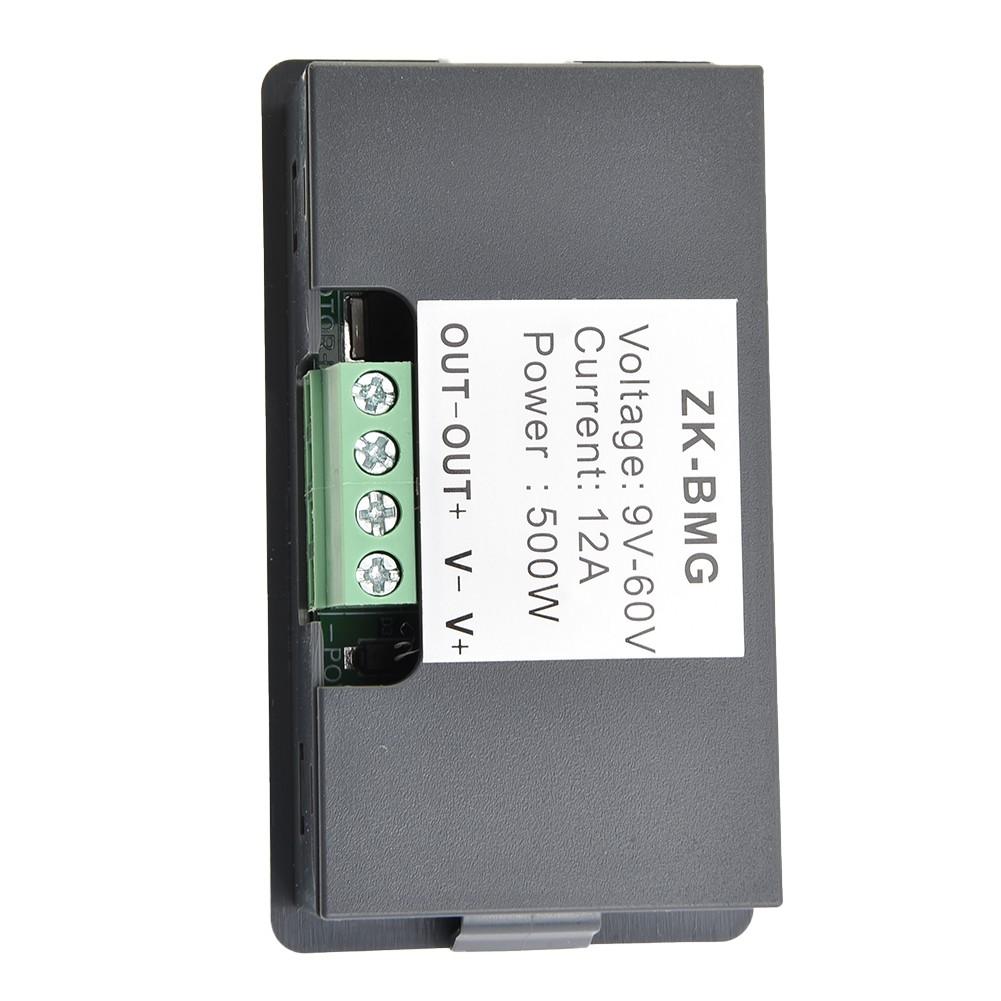

Betriebsspannung: DC9V ~ 60V, Eingang Verpolungsschutz
Nennstrom: 12A Hochstrom 20A
Hohe Energie: 500W
Arbeitsfrequenz: 1KHz ~ 99KHz einstellbar, 1KHz Schritt, die Standardfrequenz ist 20KHz, die Genauigkeit beträgt ca. 1%
Auslastungsgrad: 0-, 1%-Schritt

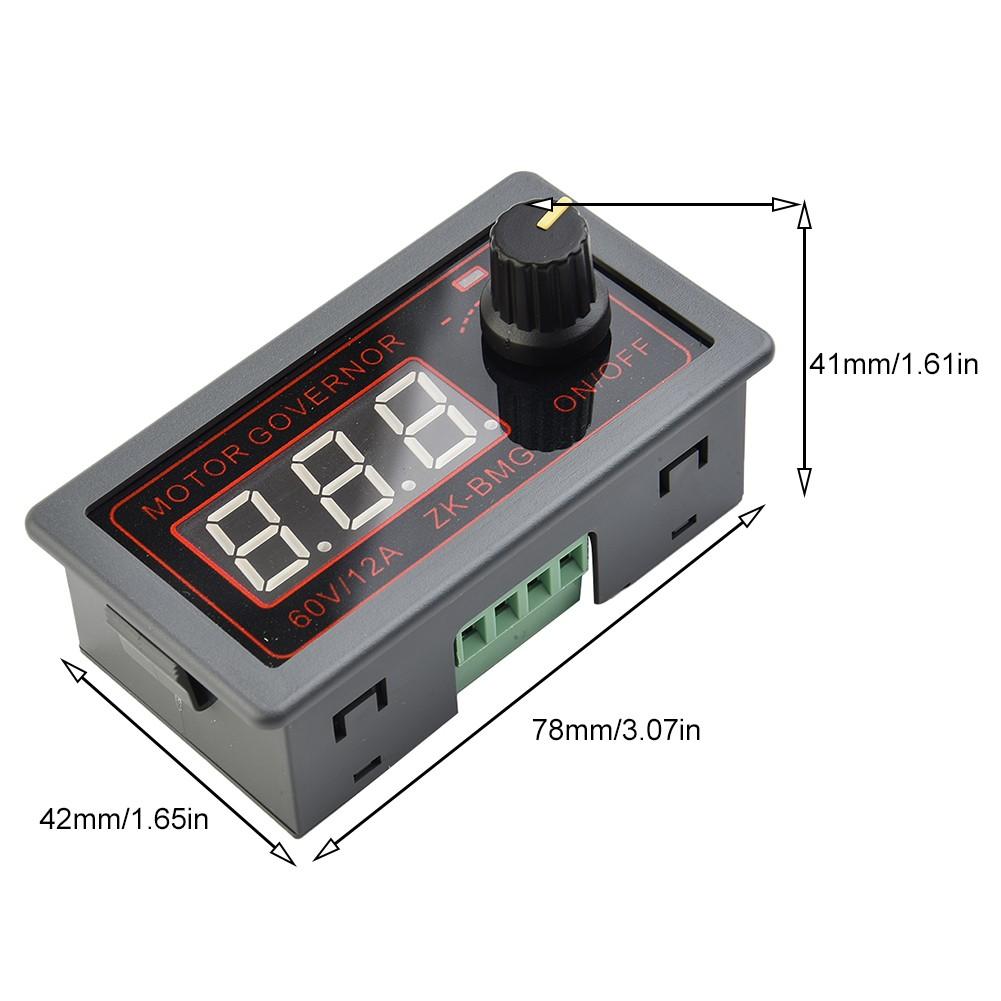

Produktgröße: 79mm * 43mm * 26mm
Größe der Installationsbohrung: 39,3 mm * 76,5 mm
Produktgewicht: 43g (Leergewicht), 65,5 g (mit Verpackung)
Alle einstellbaren Parameter werden nach dem Ausschalten gespeichert

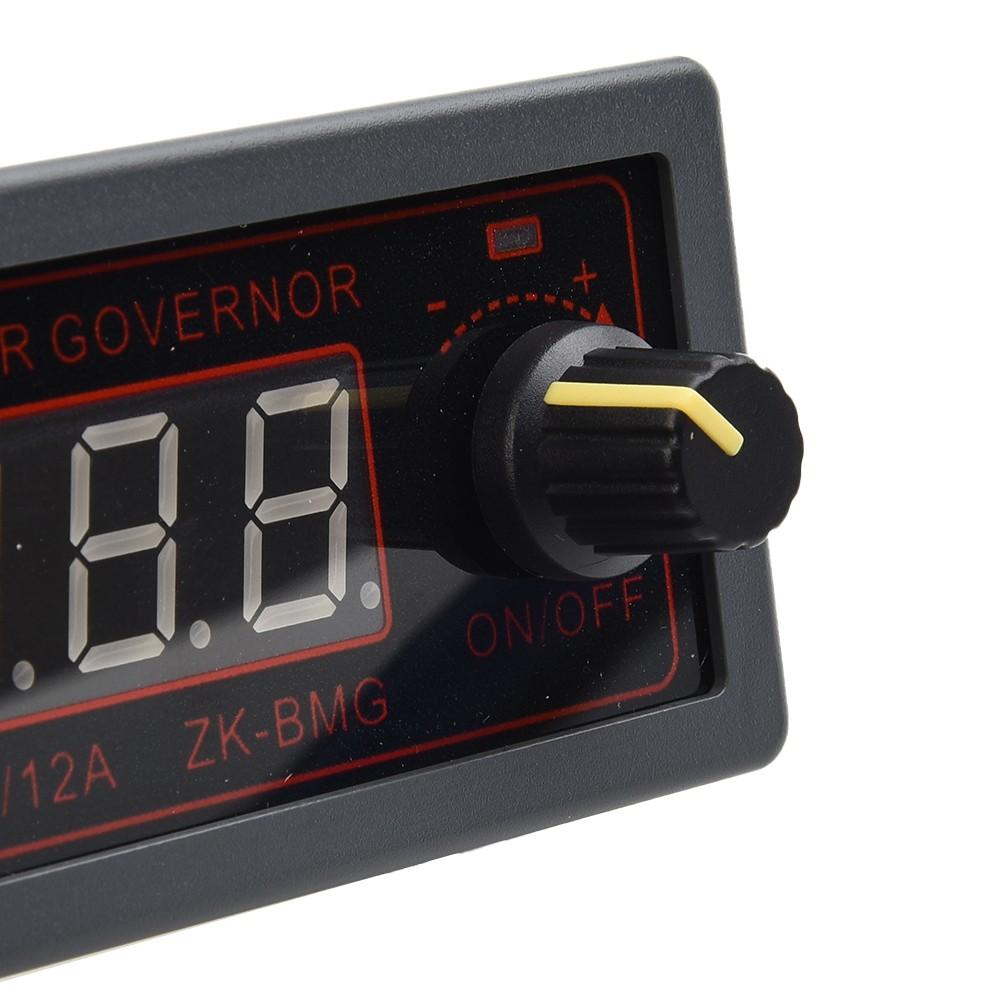

Digitaler Encoder-Knopf
Unter der Standardschnittstelle: (Das Tastverhältnis wird standardmäßig angezeigt)
Kurzes Drücken - Schalten Motor starten und stoppen
Halten Sie die Taste 10 Sekunden lang gedrückt und rufen Sie die Einstellungsoberfläche auf.
Gegen den Uhrzeigersinn drehen - Einschaltdauer reduzieren
Drehung im Uhrzeigersinn - erhöhte Einschaltdauer
Klicken Sie auf der Einstellungsoberfläche:
Kurzes Drücken - um den Einstellparameter auszuwählen, kann der Einstellparameter zwischen EIN-AUS, unterer Grenze des Tastverhältnisses, oberer Grenze des Tastverhältnisses und Betriebsfrequenz umgeschaltet werden. ON-OFF bedeutet, dass das Modul beim Einschalten normalerweise geöffnet oder standardmäßig geschlossen ist. Die untere Grenze des Tastverhältnisses wird in Form von "L" + zwei Ziffern angezeigt, und die obere Grenze des Tastverhältnisses wird in Form von "H" + zwei Ziffern oder "100" angezeigt. Die Frequenzanzeigeform ist "F" + zwei Ziffern.
Halten Sie die Taste 2 Sekunden lang gedrückt und beenden Sie die Einstellungsoberfläche.
Gegen den Uhrzeigersinn drehen - der entsprechende Einstellparameter nimmt ab
Drehen im Uhrzeigersinn - der entsprechende Einstellparameter erhöht sich

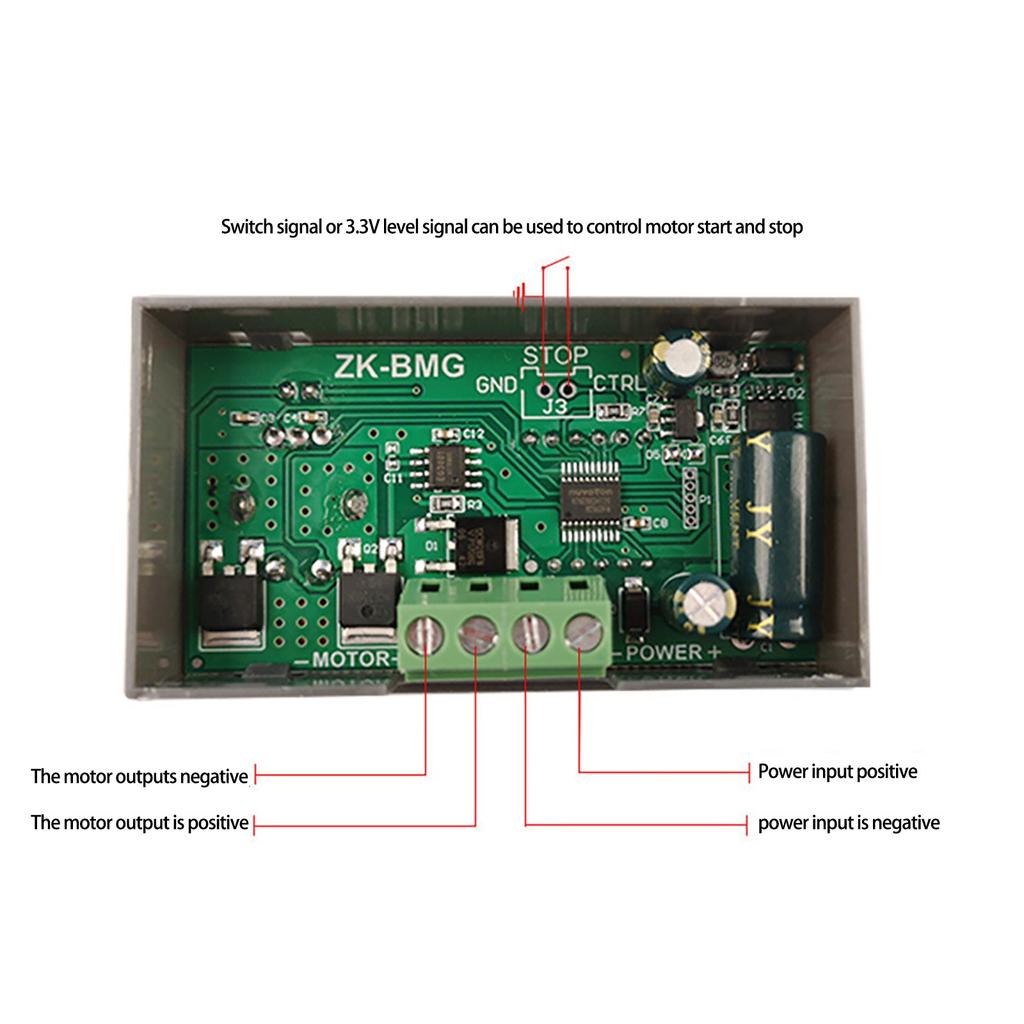

STOP-Anschluss auf der Rückseite
Es kann an einen externen Schaltknopf oder einen 3,3-V-Pegel angeschlossen werden. Verwenden Sie es nicht in einer komplexen elektromagnetischen Umgebung. Es gibt keinen relevanten Schutz innerhalb der Schaltung. (Beachten Sie, dass der externe Schalter eine Selbstreset-Taste oder -Taste verwenden sollte, einmal drücken, um sie einzuschalten, und erneut drücken, um sie auszuschalten; Die Funktion, den Ausgang zum Einschalten immer zu schließen und den Ausgang zum Ausschalten nicht zu schließen, kann nicht realisiert werden.)
Packliste:
1 * PWM DC Motorregler
