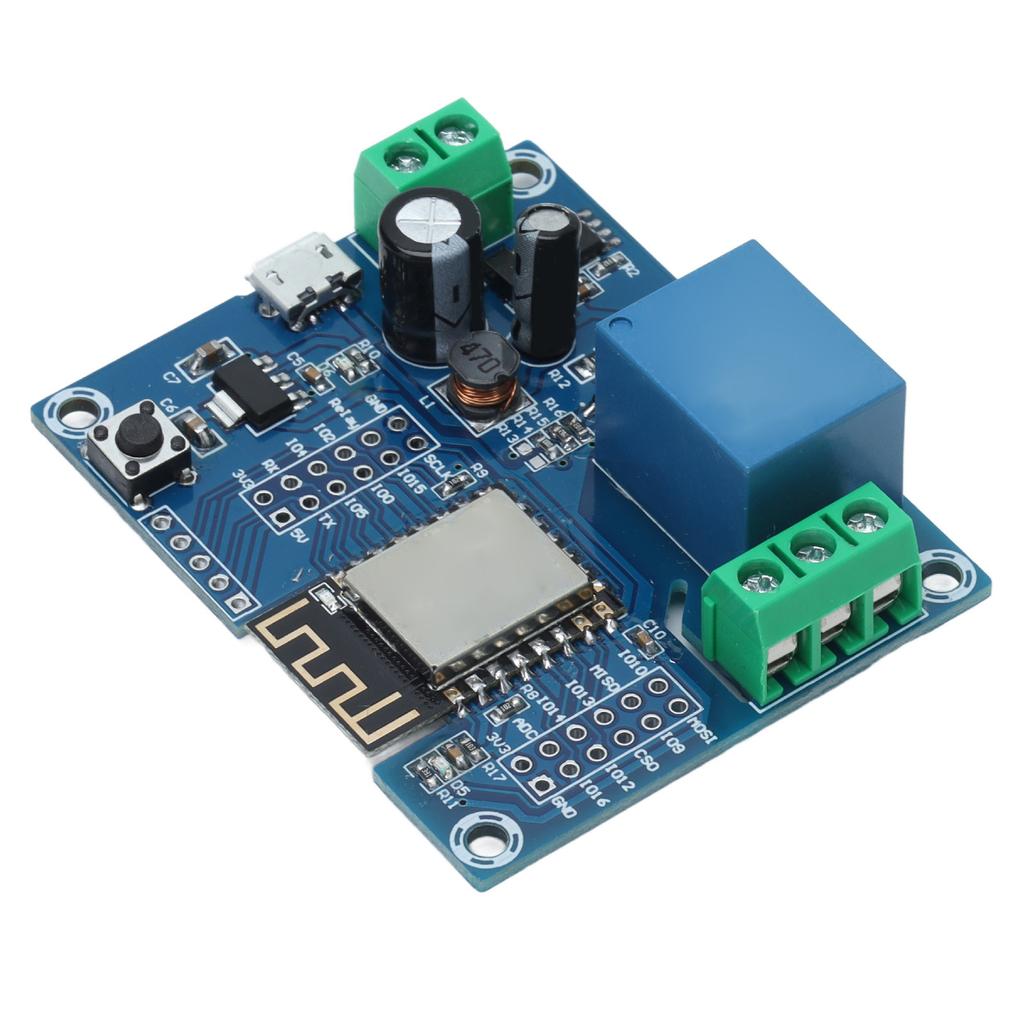

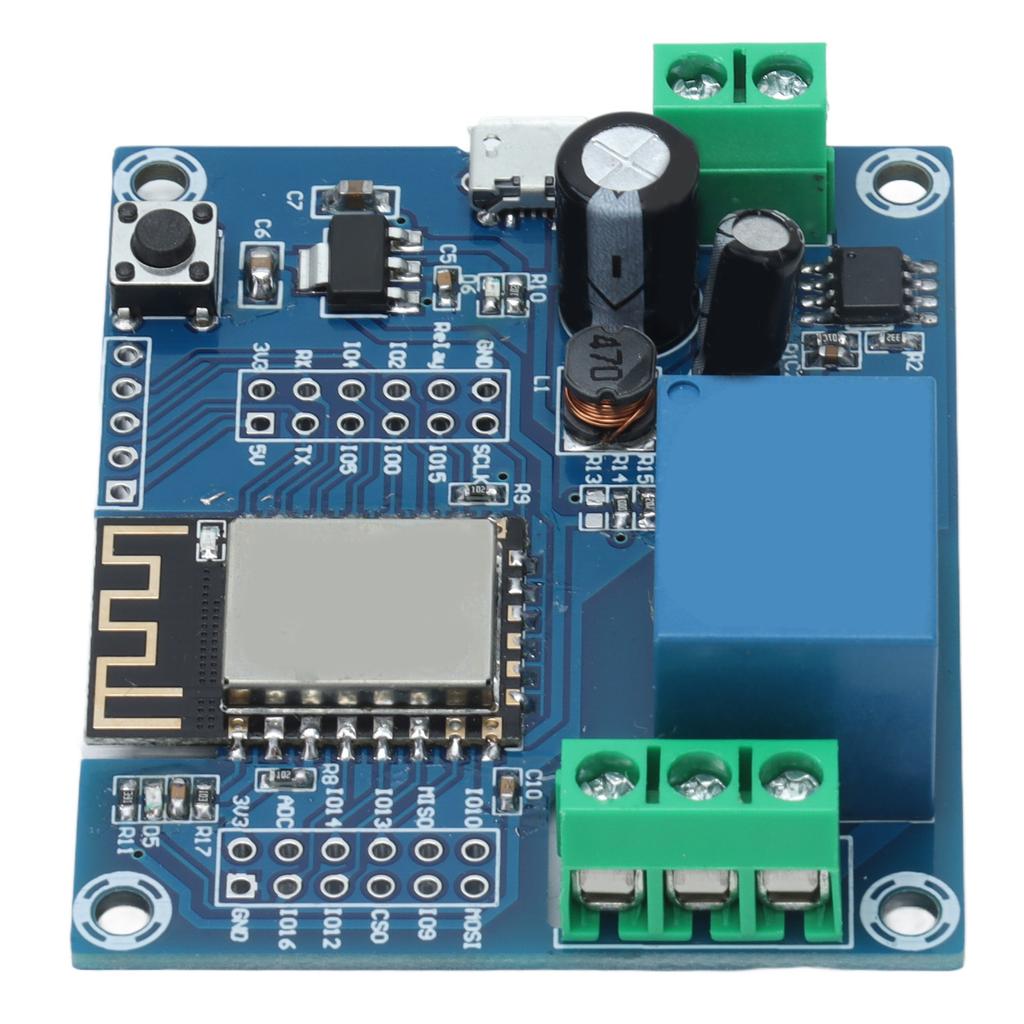

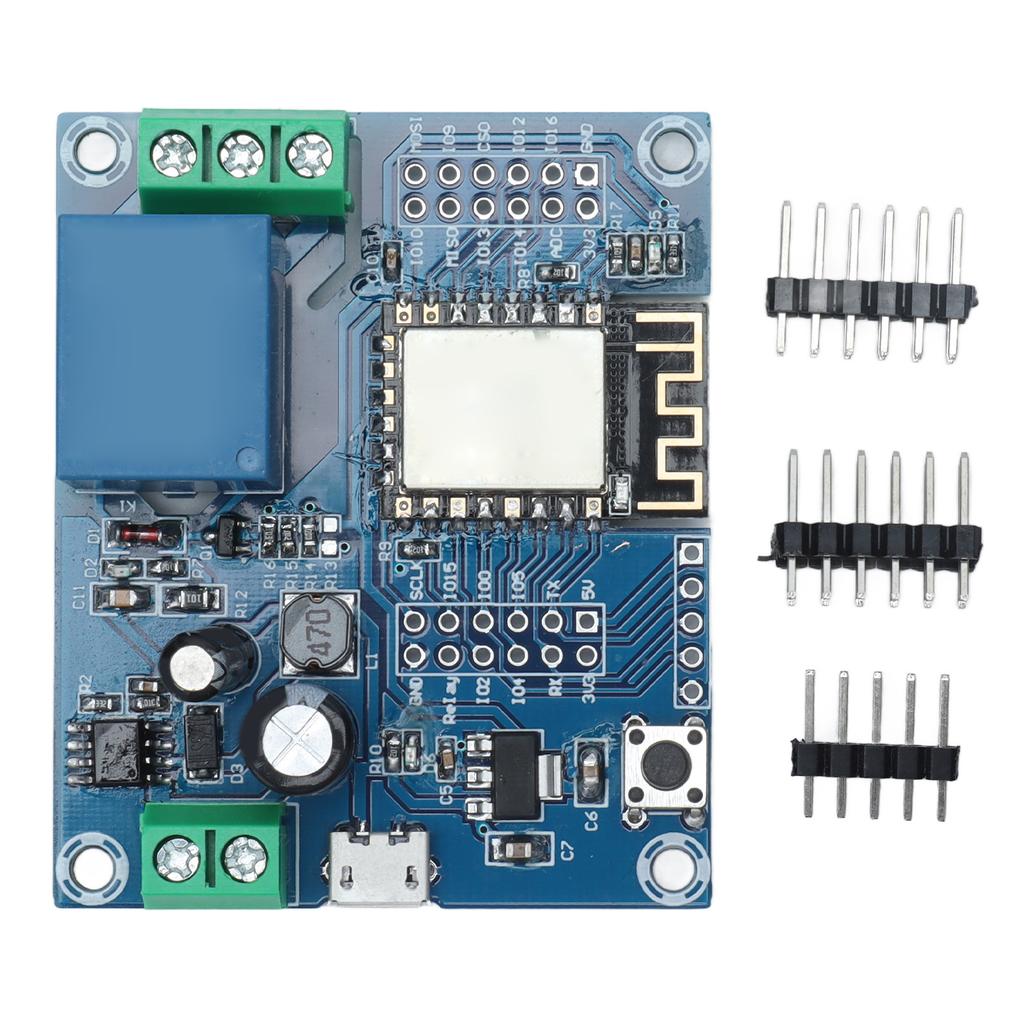

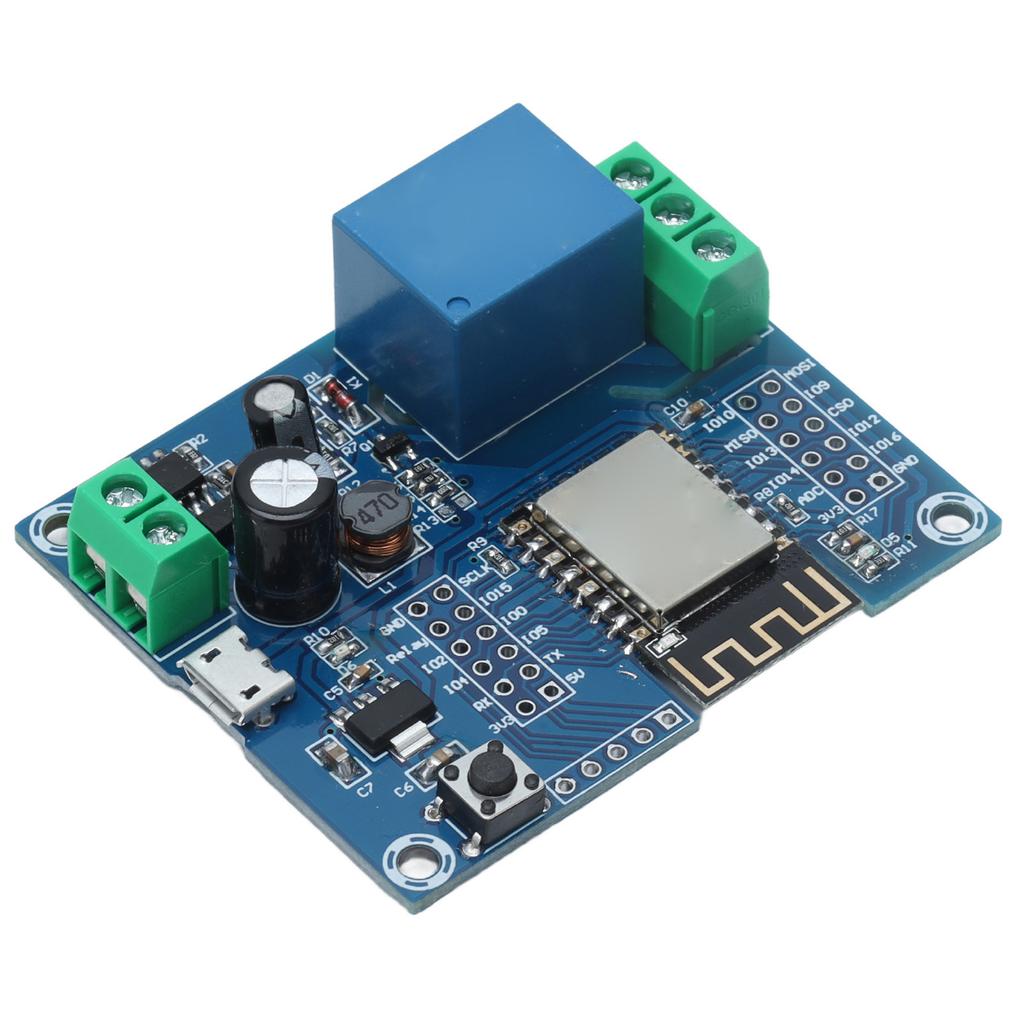

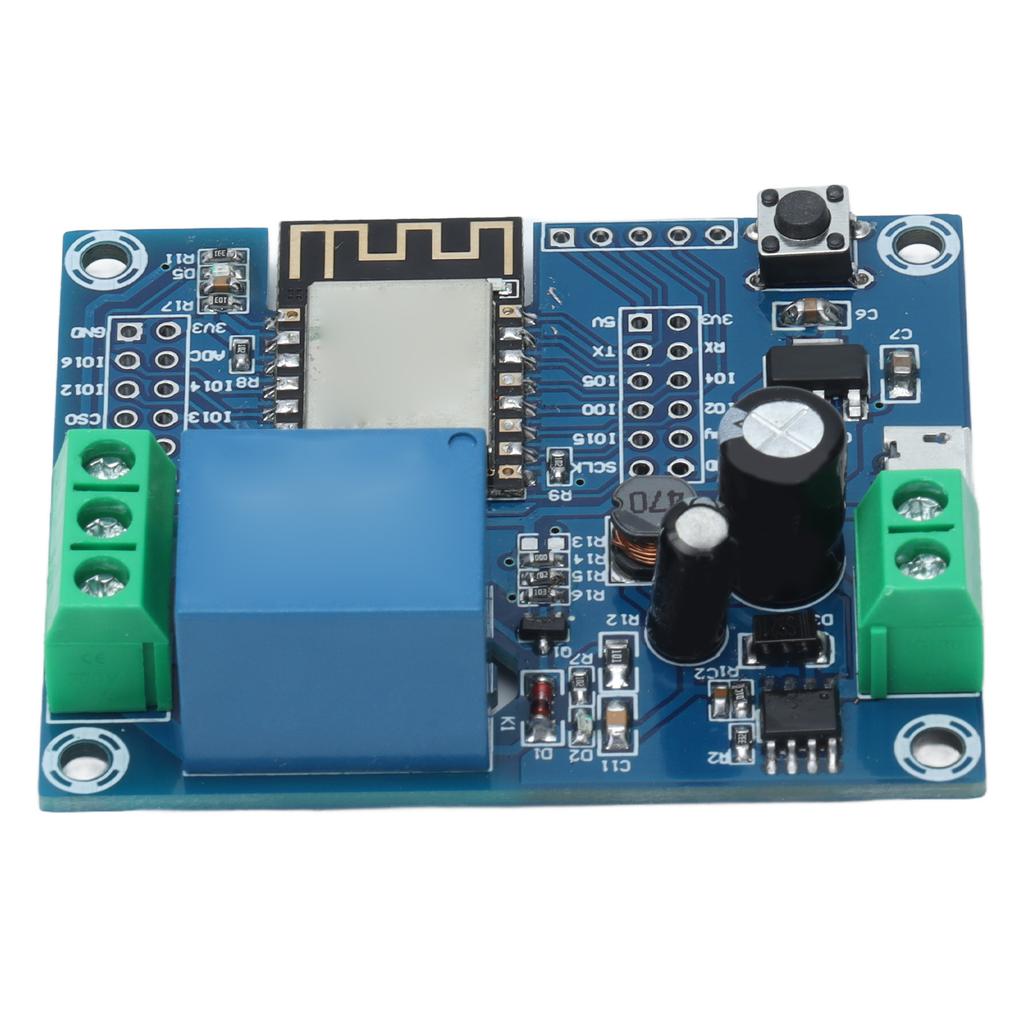

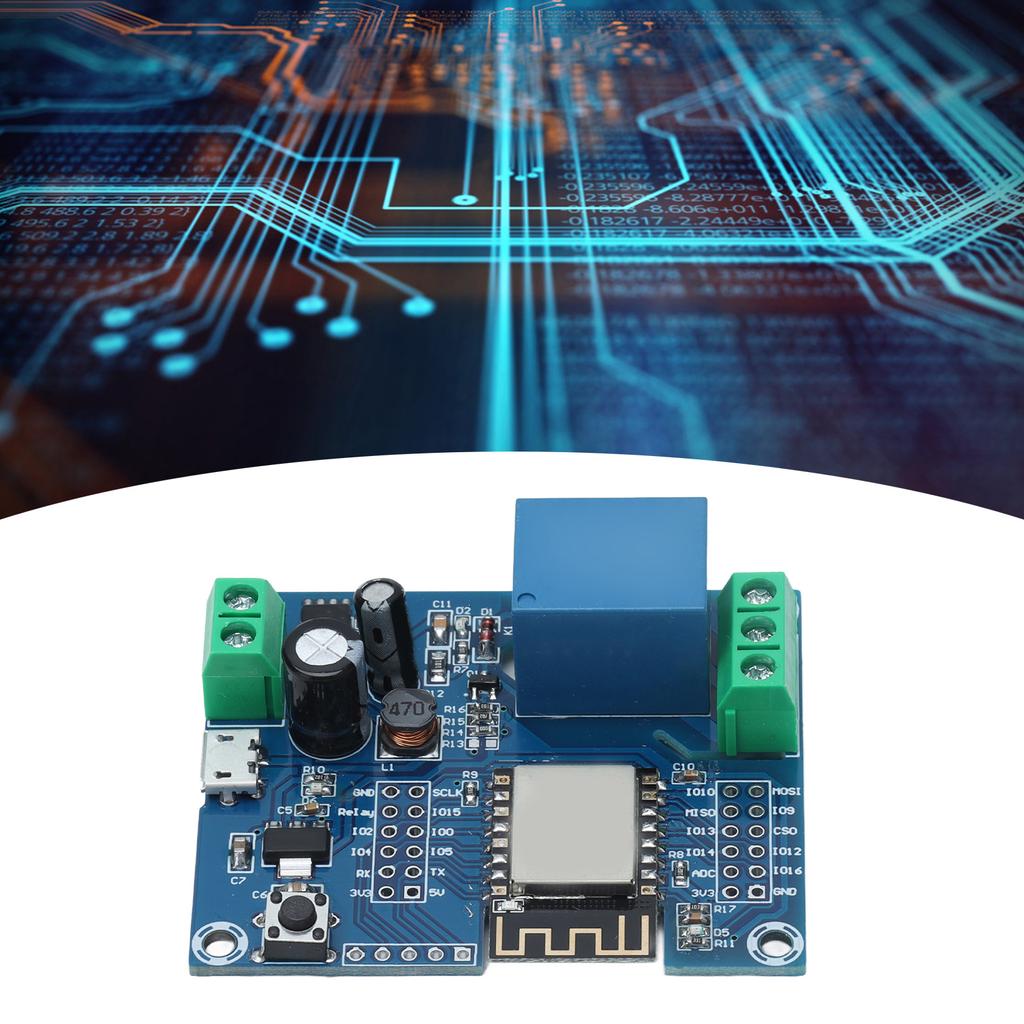

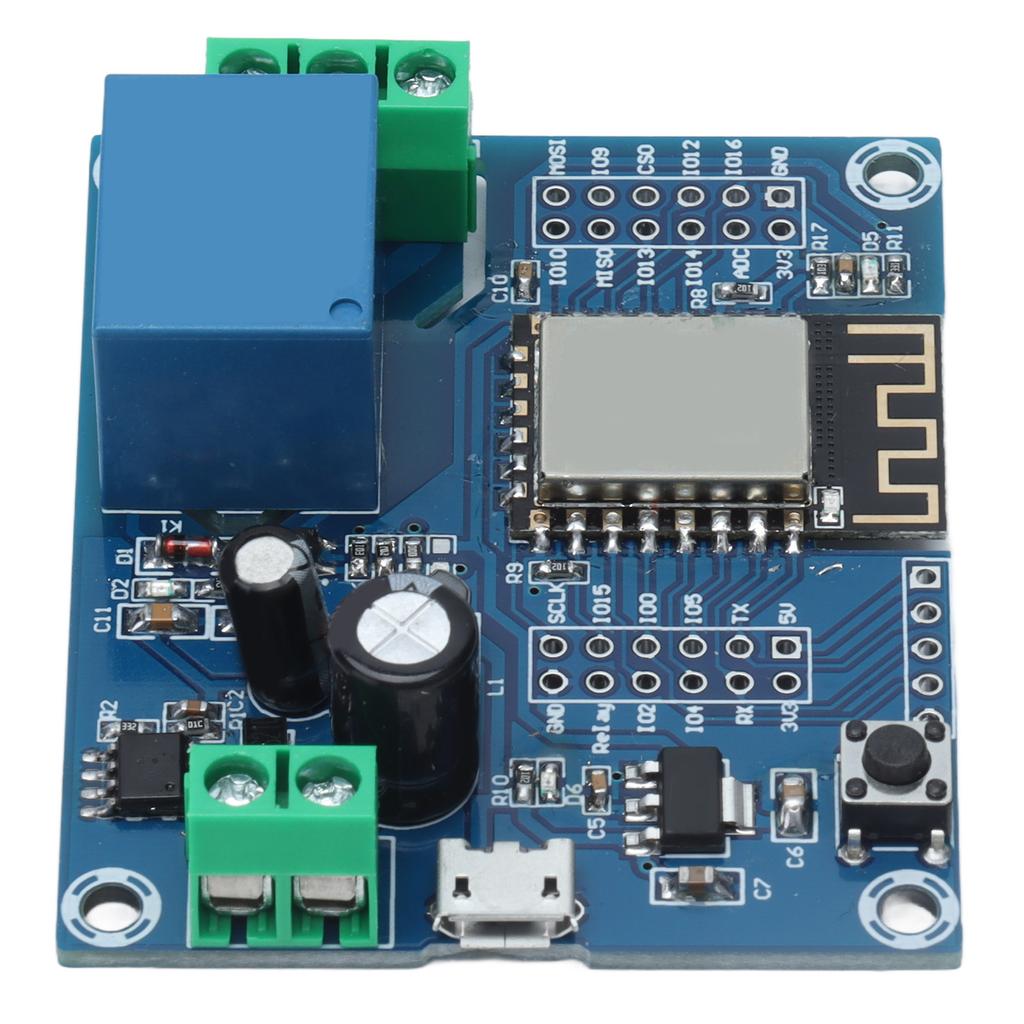

1 Kanal ESP8266 Relaismodul WIFI Steuerung Entwicklungsboard ESP‑12F mit Stiftleisten

Besonderheit: 1. STROMVERSORGUNG: Das Relaismodul kann über DC8-80V, DC5V USB oder Pin-Header 5V mit Strom versorgt werden, was eine starke Praktikabilität aufweist. 2. 1-KANAL-RELAIS: Onboard 1 Kanal 5V Relais, Ausgang Schaltsignal ist geeignet für die Steuerung der Last innerhalb von AC250V oder DC30V. 3. BORDTEILE: Onboard ausgereiftes und stabiles ESP-12F WIFI-Modul, 4M Byte Flash mit großer Kapazität, Onboard-WIFI-Modul RST-Reset-Taste. 4. MODUL-PORTS: Der E / A-Port und der UART-Programm-Download-Port des WIFI-Relaismoduls werden alle ausgeführt, um die sekundäre Entwicklung zu erleichtern. 5. MIT LED-ANZEIGE: Mit Leistungsanzeige, programmierbarer LED und Relaisanzeige ist der Betriebszustand auf einen Blick ersichtlich. Spezifikation: Gegenstandsart: Relaismodul VCC, GND: DC8-80V Netzteil MICRO USB: DC5V USB-Netzteil 6X6MM Taste: ESP8266 Reset-Taste UART-Programm-Download-Port: ESP8266 GND, RX, TX, 5V sind jeweils mit dem GND, TX, RX, 5V des externen TTL-Serial-Port-Moduls verbunden, 100 müssen beim Herunterladen an GND angeschlossen werden, und trennen Sie dann die Verbindung zwischen 100 und GND, nachdem der Download abgeschlossen ist GPIO-Pin-Header-Lead-Out-Port Relaisausgang: NC: Normal geschlossen, ist das Relais kurz mit COM verbunden, bevor es geschlossen wird, und es wird nach dem Schließen suspendiert COM: Gemeinsamer Hafen NEIN: Normalerweise geöffnet, wird das Relais vor dem Schließen aufgehängt und nach dem Schließen auf COM kurzgeschlossen Mit Power-Indikator-LED Programmierbare LED: Steuerung mit GPIO16 Relais-Anzeige-LED: Leuchtet im geschlossenen Zustand auf Paketliste: 1 x Relais-Modul 2 x Doppelstiftleiste 1 x Einzelstiftleiste Hinweis: Sie können einen der 3 Stromversorgungsmodi wählen: DC8-80V, DC5V USB oder 5V Pin-Header.
