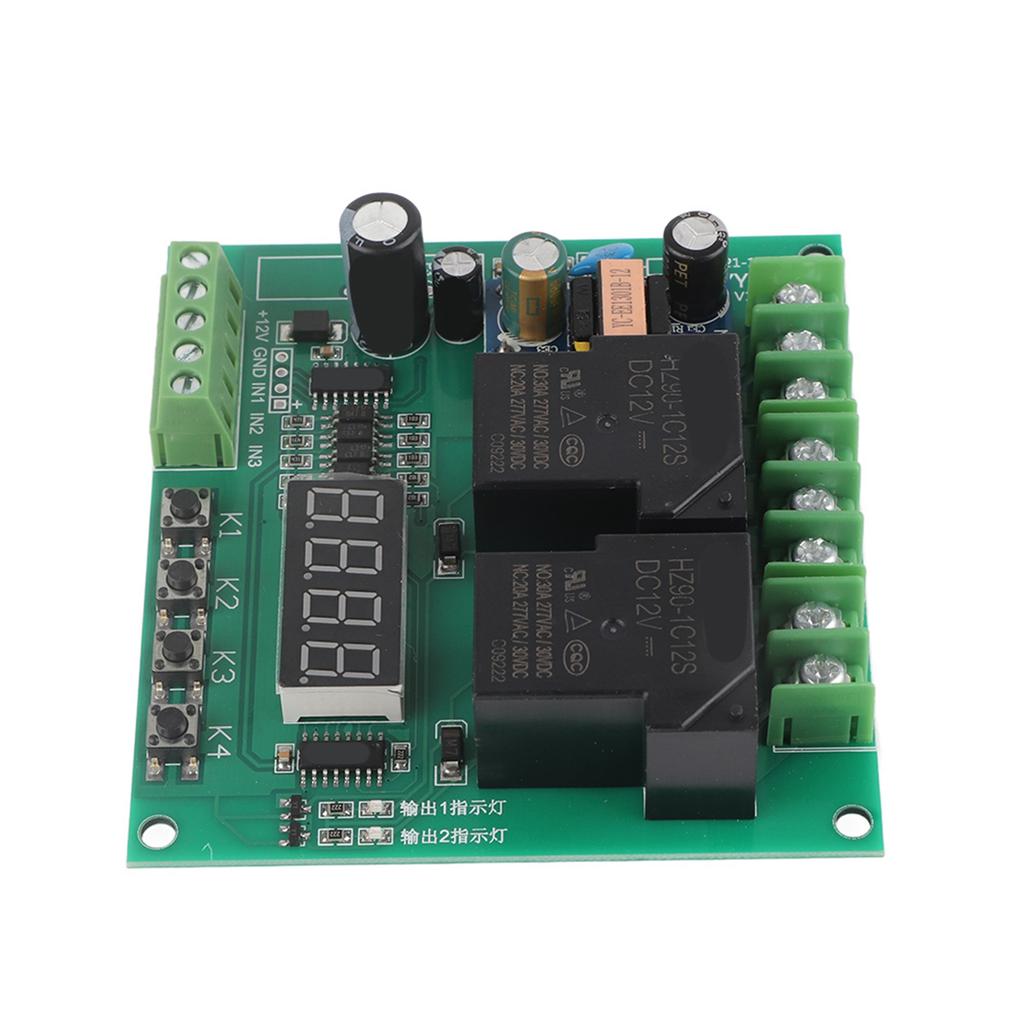

220 V Motor Vorwärts/Rückwärts Control Board Zwei Relais Verzögerung Timing Zyklus Modul

Merkmale: Brandneu und hochwertig 6 Arten von häufig verwendeten Funktionen, um die Anforderungen von mehr Anwendungen zu erfüllen; Es kann 2-Wege-Magnetventil, Pumpen, Motoren, Leuchten und andere frei laufende steuern Ausgangsleistung: Es kann innerhalb von 30A oder AC-Last steuern Zeitbereich: 0,1 Sekunden bis Minuten jederzeit einstellbar Spezifikation: Eingangsspannung: Wechselstrom 110 V ~ 250 V Zeitbereich: 0,1 Sekunden in Minuten Gewicht: Ca. 110 g / 3,9 oz Verdrahtung Port Beschreibung: 1. 220V AC: Eingangsleistung 3. IN1: Eingang 1 (negativer Auslöser) 4. IN2: Eingangsklemme 2 (negativer Auslöser) 2. IN3: Eingang 3 (negativer Auslöser) 5. NEIN: Relais normalerweise offene Schnittstelle, Relais ziehen vor der Aussetzung, nach der Verbindung mit dem COM kurzgeschlossen 6. COM: Relais gemeinsame Schnittstelle 7. NC: Relais normalerweise geschlossene Schnittstelle, das Relais vor der Verbindung mit dem COM kurzgeschlossen, ziehen Sie nach der Suspension Funktionsliste: P - 1: auf 1, Relais 1 zieht auf A Zeit stoppt automatisch; zu 2, Relais 2 zieht zu B Zeit stoppt automatisch; 3 ist Not-Aus-Reset P - 2: 1, Relais 1 wird gezogen, um eine Zeit automatisch zu stoppen; Relais 2 von der zu starten verzögerung B zeit nach der saug zu C zeit automatisch stoppen (Diese Funktionszeiteinheit muss konsistent sein) P - 3: Nach dem Einschalten zieht Relais 1 bis zur Freigabezeit A und wartet auf die C-Zeit. Relais 2 zieht bis zur Freigabezeit B und wartet auf die C-Zeit.; Relais 1,2 Umdrehungen endlos endlos Zyklus (Wenn der Steuermotor reversibel ist, kann man verstehen als: der Motor läuft eine Zeit lang; für einige Zeit anhalten; automatisch für einige Zeit umkehren; für einige Zeit anhalten; dann automatisch weiterleiten; P - 4: auf 1, Relais 1 ziehen; bis 2 (Grenze), Relais 1 stoppt und beginnt zu zählen, um eine Zeit Relais 2 ziehen; bis 3 (Grenze), Relais 2 stoppt und startet die Zeitmessung. Zu B Zeitrelais 1 ziehen; Endlosschleife (Wenn der Steuermotor reversibel ist, kann man verstehen als: Drücken Sie die Starttaste 1; der Motor bewegt sich bis zum Anschlag 2, um für eine gewisse Zeit anzuhalten; automatisch zurück bis zum Grenzwert 3, um eine Zeitspanne zu stoppen; dann automatisch weiterleiten; P - 5: auf 1, Relais 1 ziehen; bis 2 (Grenze), Relais 1 Stopp und Start der Zeitmessung zu einer Zeit Relais 2 ziehen; gib 3 (Grenze), Relais 2 Stopp; 1; Noch einmal (Wenn der Steuermotor reversibel ist, kann man verstehen als: Drücken Sie die Starttaste 1; der Motor bewegt sich bis zum Anschlag 2, um für eine gewisse Zeit anzuhalten; automatisch rückwärts bis zum Anschlag 3; gib die 1; P-6: auf 1, Relais 1 ziehen; bis 2 (Grenze), Relais 1 Stopp; 1 geben, 2 ziehen; bis 3 (Grenze), Relais 2 Stopp; (Wenn der Steuermotor reversibel ist, kann man verstehen als: Drücken Sie die Starttaste 1; gehen Sie bis zum Limit 2 Stopp; Drücken Sie erneut die Starttaste 1; Rückwärts zum Limit 3 Stopp; Wenn die Fernbedienungsfunktion: Fernbedienung A-Taste und B-Taste zum Starten der Funktion; C-Taste drücken, um das Relais 1 zu aktivieren (nach vorne); dann drücken Sie das Relais 1, um zu stoppen (halt); D-Taste drücken, das Relais 2 funktioniert (umkehren); Drücken Sie einmal Relais 2, um zu stoppen (halt); Beschreibung der Schlüsseleinstellungen: Power-Anzeige \"----\", die den Zugriff auf Standby; Drücken Sie zum ersten Mal K1, der Bildschirm zeigt an: P-1: K2- und K3-Einstellmodus Drücken Sie ein zweites Mal K1, der Bildschirm zeigt an: A001: K2 und K3 justieren beim ersten Mal A, K4 den Kommapunkt (Zeiteinheit) Drücken Sie ein drittes Mal K1, der Bildschirm zeigt an: B001: K2 und K3 passen das zweite Mal an. B, K4 passt den Dezimalpunkt an (Zeiteinheit) Drücken Sie zum vierten Mal K1, der Bildschirm zeigt an: C001: K2 und K3 passen das dritte Mal an. C, K4 passt den Dezimalpunkt an (Zeiteinheit) Drücken Sie die fünfte K1, Anzeige \"----\", die in den Standby-Zustand eingetreten ist; Zum Beispiel; Sie müssen den Modus einstellen: P - 2; Zeit: A010 B005 C006: Anzeige des zweiten Modus von ; nach dem 1.; Relais 1 startet nach 10 Sekunden; Relais 2, um die Nachverzögerung 5 Sekunden nach dem Start 1 Sekunde automatisch heruntergefahren Dezimal Zeit Einheit Beschreibung: XX.X Dezimalpunkt im Zehner-Zeitbereich: 0,1 Sekunden bis 99,9 Sekunden XXX kein Dezimalpunkt, Zeitbereich: 1 Sekunde in Sekunden XXX. Dezimalstellen in einem einzigen Zeitbereich: 1 Minute bis Minuten Paket Liste: 1 x Motorsteuerplatine
