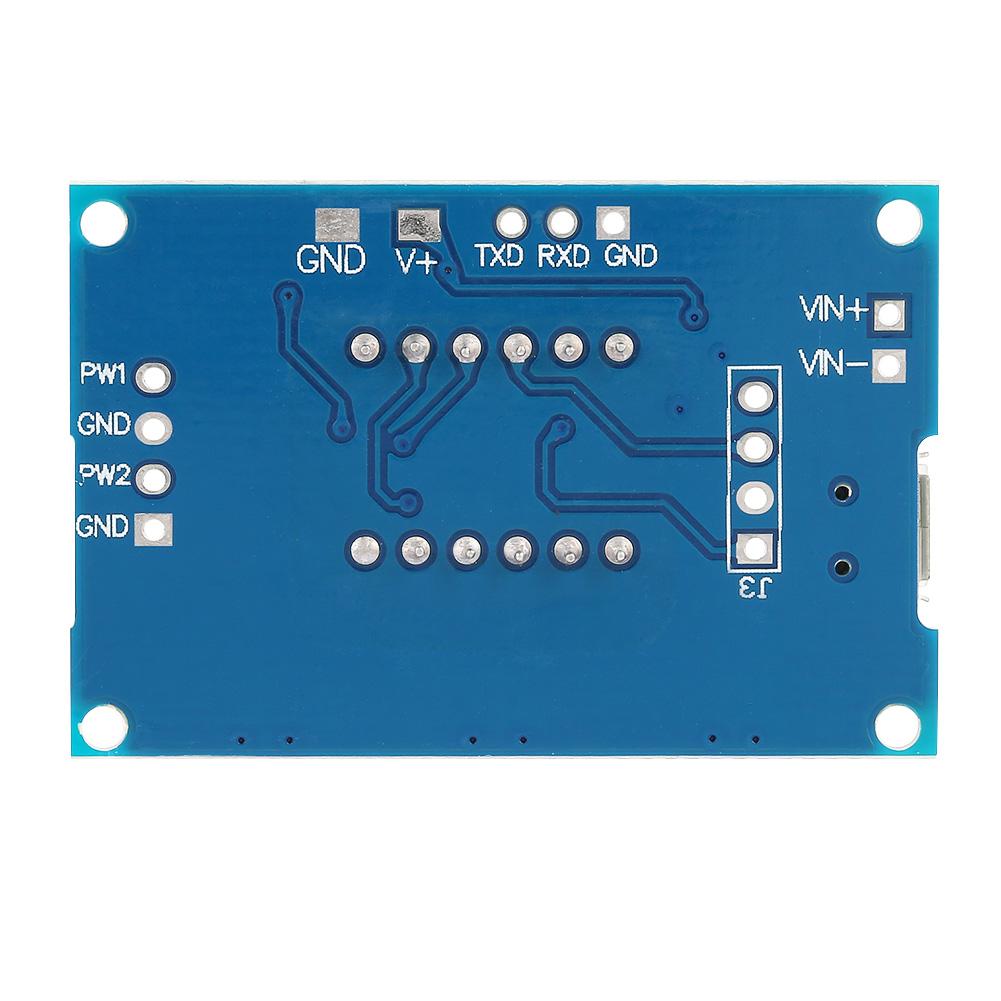

2-Kanal PWM Frequenz Tastverhältnis Einstellbarer Rechteckgenerator

Merkmale: 1. 100% nagelneu und hohe Qualität. 2. Zwei unabhängige PWM-Ausgänge, bei denen Frequenz und Tastverhältnis separat eingestellt werden können. 3. Breiter Frequenzbereich und hoch . 4. Dieses Produkt kann serielle Kommunikation. 5. Kann verwendet werden, um einstellbare Impulse für MCU zu erzeugen und die zugehörige Schaltung zu steuern. Spezifikation: Zustand: 100% nagelneu Betriebsspannung: 5-30V , Unterstützung USB 5.0V Stromversorgung Frequenzbereich: 1Hz - 150KHz Frequenz : 2%

Ladekapazität: Ausgangsstrom liegt im Bereich 8--30mA Leistungsbereich: Standard 5V V-pp (kann durch externe Stromversorgung geändert werden) Umgebungstemperatur: -30 ~70℃ Serielle Schnittstellensteuerung: Kommunikationsstandard:9600 bps Datenbit:8 Stopp-Bit:1 Bit verifizieren:keiner Flusskontrolle:keiner Gewicht: Ca.. 9g / 0,3 Unzen Für dich: Ca.. 41 * 28 * 1.6mm / 1.6 * 1.1 * 0.1in Parametereinstellung: Modul hat 3-Kanal-Taste:Setzen,Auf,Ab 1. Durch kurzes Drücken der SET-Taste können 4 Parameterwerte angezeigt werden. (ARV:PWM1 Frequenz; dU1:PWM1 Tastverhältnis; FR2:PWM2-Frequenz; dU2:PWM2-Einschaltdauer); vor dem Schalten blinkt der entsprechende Parametername 2. Direkt die AUF-, AB-Taste drücken, um den aktuellen Parameterwert zu ändern 3. 2-Kanal-PWM sind 3 Arten von Frequenzwerten eingestellt, in der Frequenzanzeigeschnittstelle, durch langes Drücken von SET auf , sind die Tastverhältnisse der 3 Arten von Frequenzen gleich (XXX:1Hz~999Hz; XX.X:0,1 kHz ~ 99,9 kHz;X.X.X:1kHz~150kHz) PWM-Frequenz einstellen: 1.\" S1 FXXXT\": Setze die PWM1-Frequenz auf XXX HZ (001~999) 2.\" S1 FXX.XT\": Setze die PWM1-Frequenz auf XX.X kHz (00,1 ~ 99,9) 3.\" S1 F.:X.X.X.T\": Setze die PWM1-Frequenz auf XXX kHz (0.0.1.~1.5.0) 4.\" S1 \": PWM1 5.\"S2\": PWM2 6.\"F\": Frequenz 7.\"D\": Arbeitszyklus 8.\"T\": Stoppschild-Bit PWM-Tastverhältnis einstellen: 1.\" S1 DXXXT\": PWM1 Einschaltdauer auf XXX setzen(001 ~ 100) 2.\"S2DXXXT\": Setze das PWM2-Tastverhältnis auf XXX(001 ~ 100) Erfolgreich zurückgesetzt: RUNTER Erfolglos zurücksetzen: HERBST Paketliste: 1 * Rechteck-Generator
