Spezifikation:
Brandneu

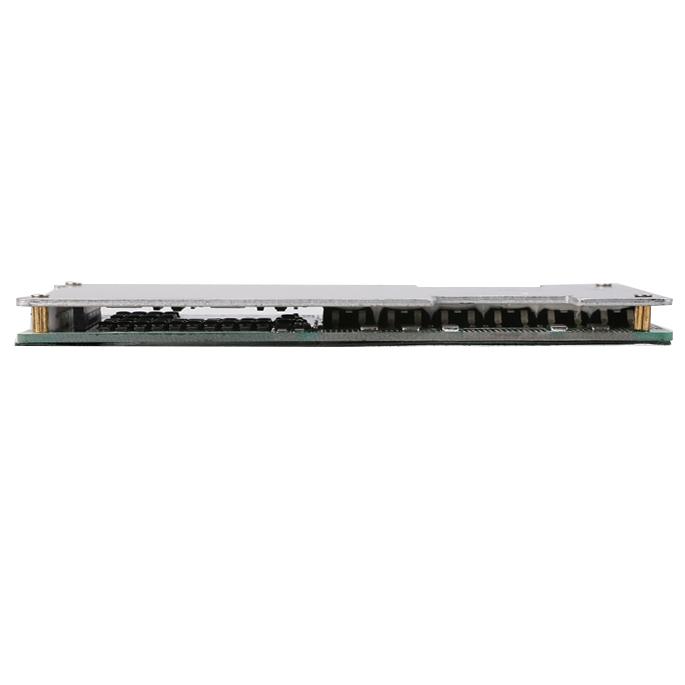

Für dich: ca. 120 * 60 * 9 mm

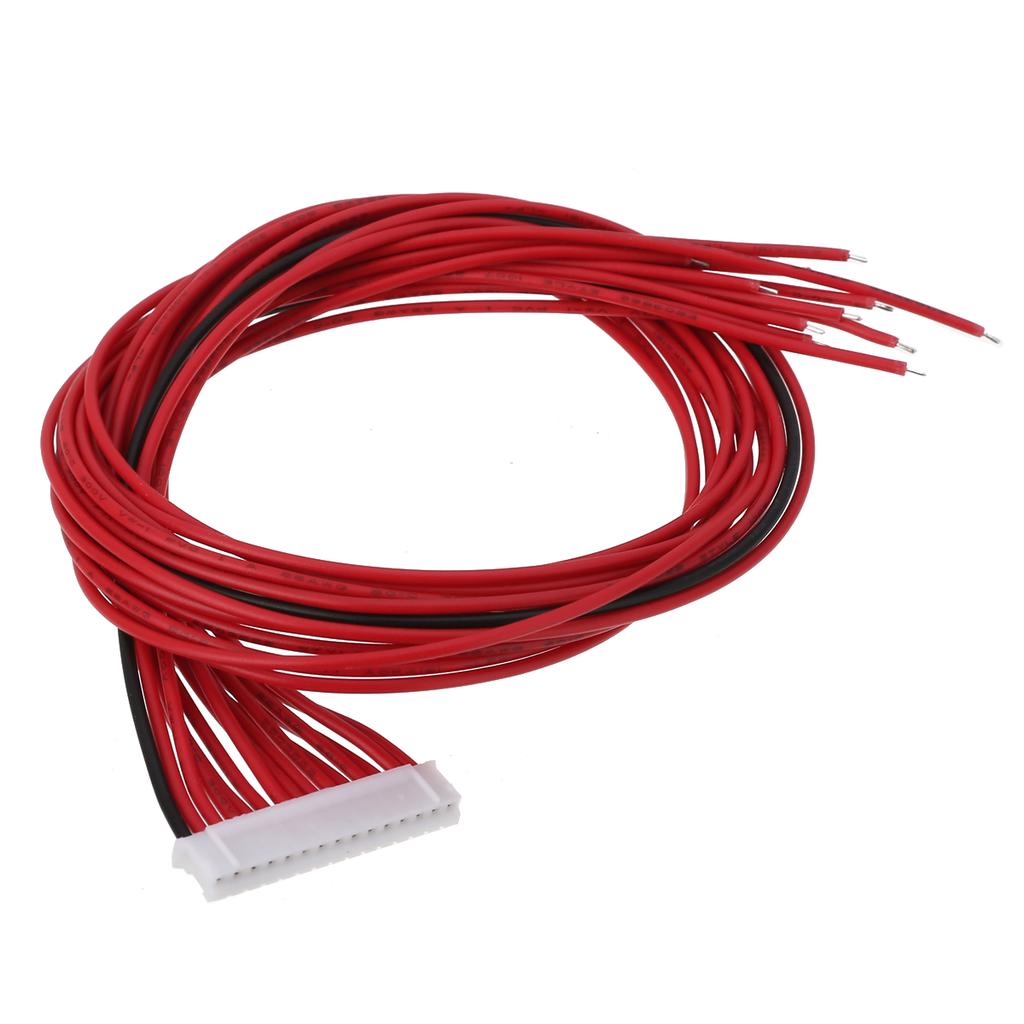

Kabellänge: ca. 300 mm
Mit Überladeschutz, Überentladungsschutz, Überstromschutz.
Kurzschlussschutz, Temperaturschutz.
Feine Verarbeitung und gute Leistung.
Lange Lebensdauer.
Entladung
Entladung Dauerstrom
45 A.
Momentane Entladestrom
120 A.
Ladespannung 58,8 V
Ladestrom 45 A
Überladung Schützen Überladung Erkennung 4,28±0,05 V
Protect Delay 100 mS
Überladung Release 4,08±0,05 V
Balance Detect Spannung 4,2±0,025 V
Auslösespannung 4,2±0,05 V
Gegenstrom 60±5 mA
Überentladung Schützen Überentladung Detect 2,55±0,08 V
Überentladung Verzögerung erkennen 50 mS
Auslösespannung 2,9±0,1 V
Überstrom Protect Detect Spannung 150 mV
Verzögerung erkennen 15 mS
Strom detect 130±10 A
Freigabebedingung Schnittlast
Kurzschluss Protect Protect Condition Cut Load
Verzögerung erkennen 200 uS
Freigabebedingung Schnittlast
Temperaturschutz Temperatur schützen / °C
Widerstand Innere ≤15 mΩ
Eigenverbrauch Arbeitsstrom ≤60 μA
Schlaf-Strom (bei Überentladung) ≤10 uA
Arbeitstemperaturbereich -30/+80 °C
Achtung beim Anschluss:
Wenn wir BMS mit Zellen verbinden oder BMS aus dem Batteriepack zerlegen, müssen die folgenden Verordnungen und Vorschriften eingehalten werden, um Schäden an Komponenten von BMS und Probleme beim Nichtschutz von Zellen zu vermeiden.
Um die beste Leistung von BMS zu erzielen und die längste Strecke zu laufen, muss die gesamte Batterie gut aufeinander abgestimmt sein (Jede Batteriespannung ≤ 0,05 V, IR ≤ 15 mΩ, Kapazität ≤ 30 mAh) um die bessere Konsistenz der Batterie zu gewährleisten.
Die Zelle muss zuerst parallel und dann in Reihe geschaltet werden.
Verbindung:
1. Schließen Sie das Lade-/Entladekabel und das Minuskabel des Akkus an.
2. Nachdem Sie bestätigt haben, dass die Kabel in Ordnung sind, stecken Sie das Anschlusskabel in das BMS ein.
Stecken Sie das Verbindungskabel nicht in das BMS, bevor Sie das Kabel angeschlossen haben.
Achtung, ESD-Schutz während der Arbeit.
Lieferinhalt:

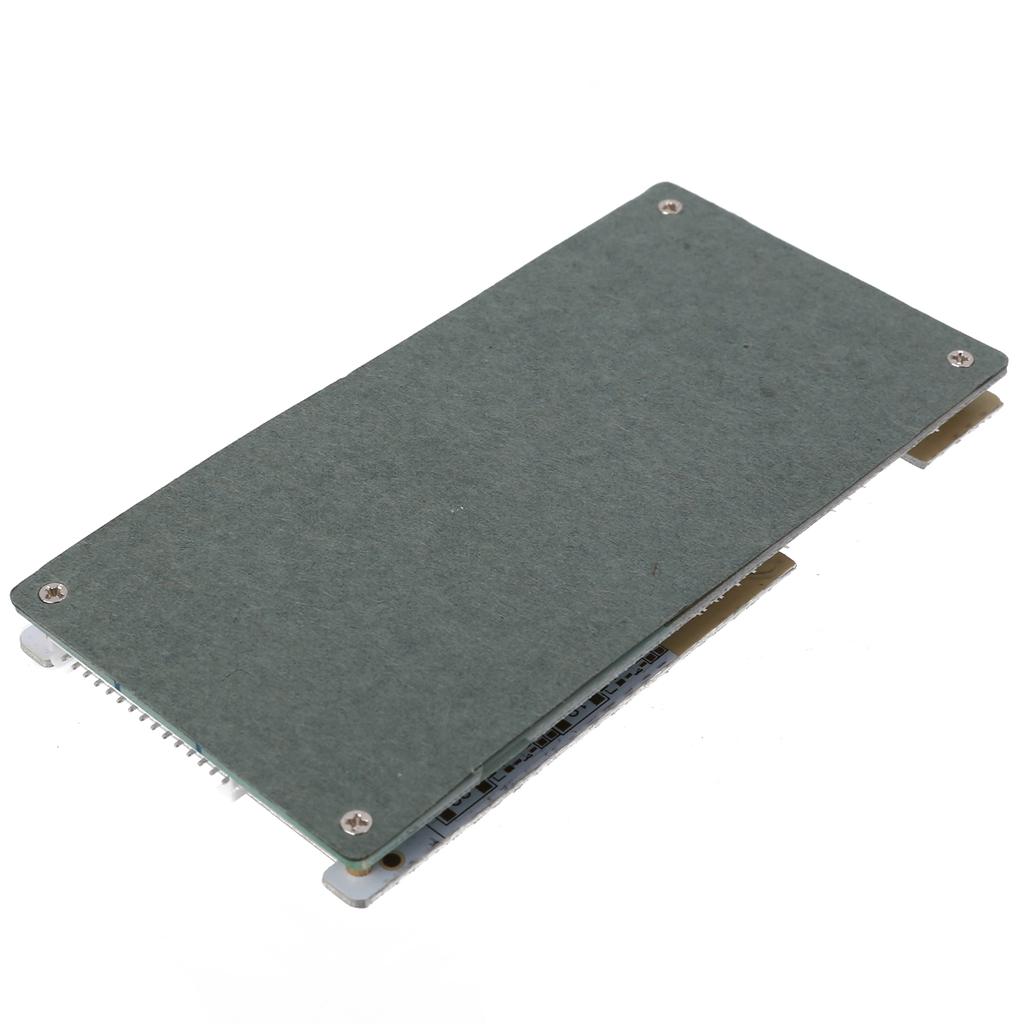

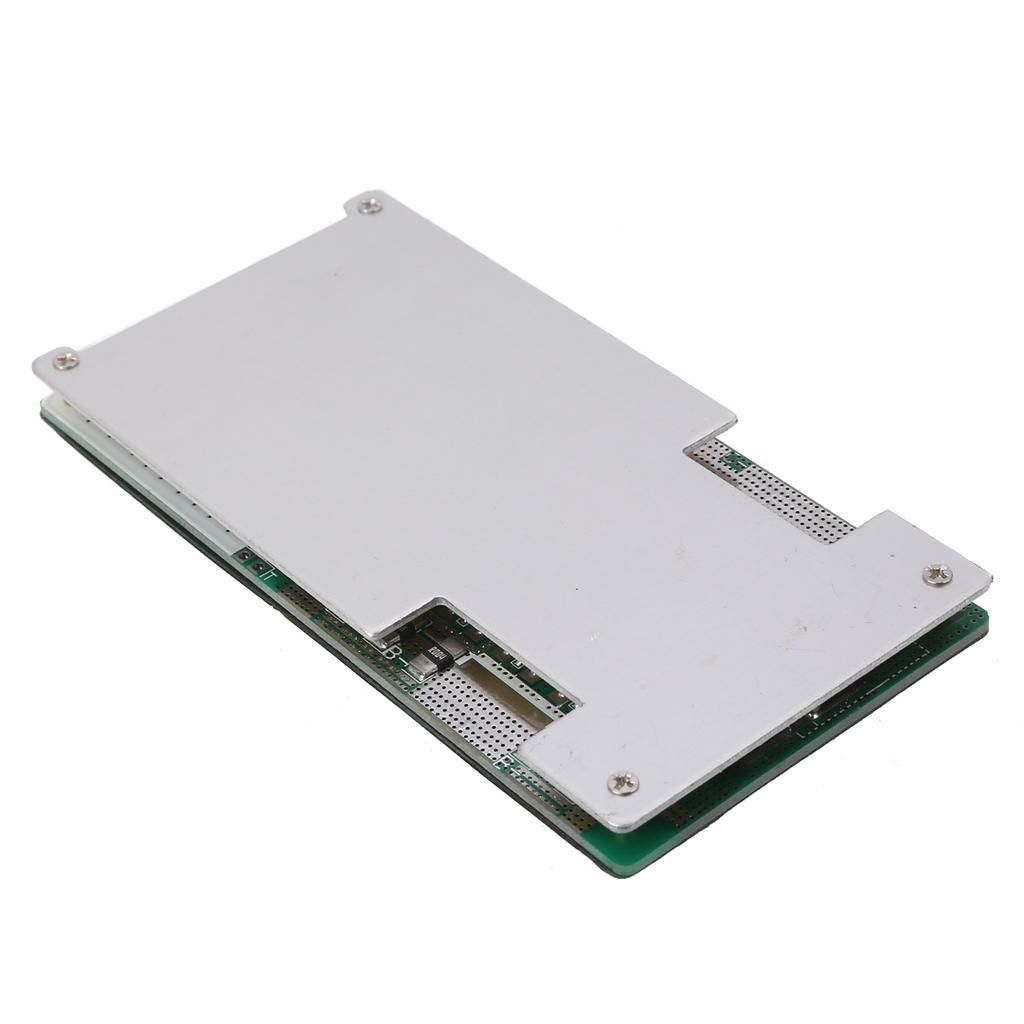

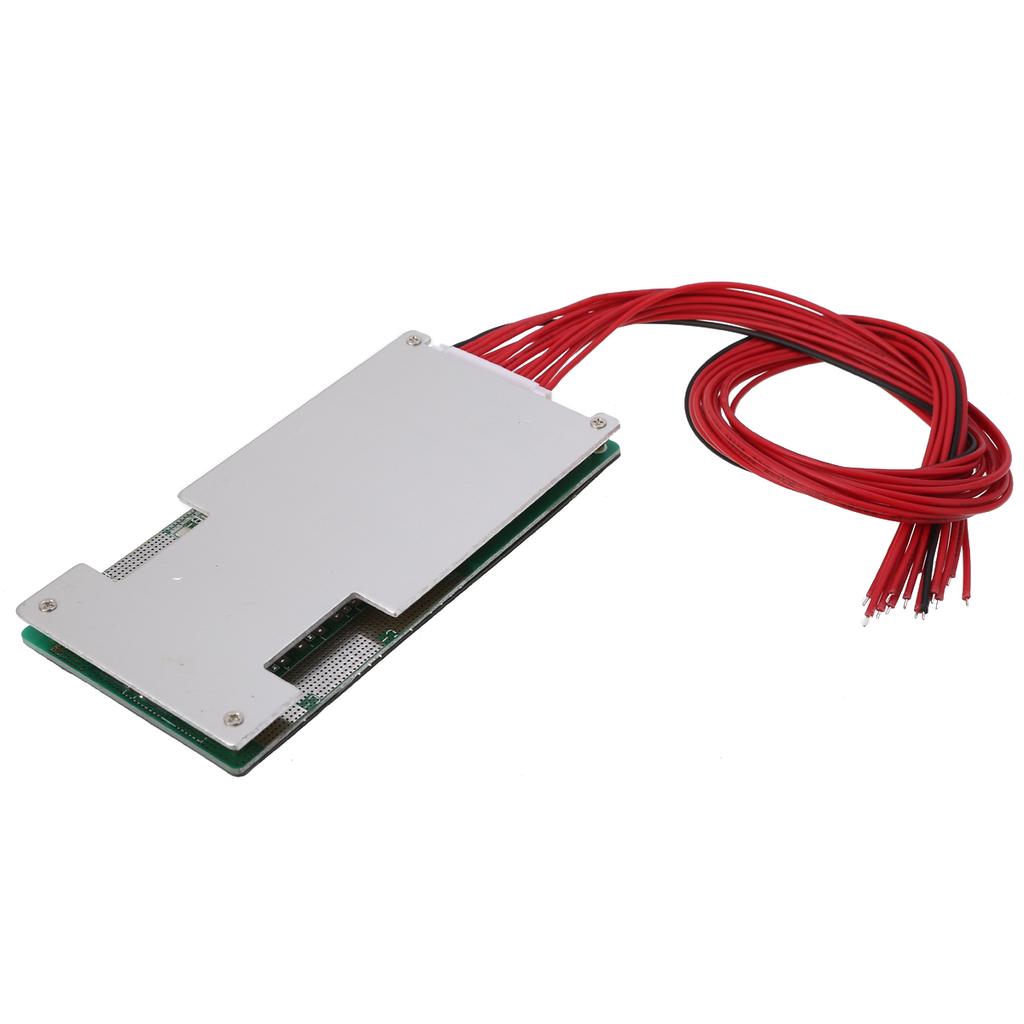

1 x Lithium-Batterie-Schutz-Brett
Hinweis:
Bitte erlauben Sie 0-1cm Fehler aufgrund manueller Messung.
Die in Fotos angezeigte Artikelfarbe kann auf Ihrem Computermonitor etwas anders angezeigt werden, da die Monitore nicht gleich kalibriert sind.
