Das Bedienfeld der Punktschweißmaschine ist eine Steuerung, die eigenständig für das DIY oder das einfache Widerstandsschweißen entwickelt wird. Das Prinzip der siliziumgesteuerten Phasenverschiebungsauslösung wird übernommen, um die Zeit und den Strom anzupassen, um den Zweck des Schweißens zu erreichen.
Merkmale:
1. Die Verwendung des STM8-Mikrocontrollers für industrielle Kontrollzentren.
2. Starke und schwache Elektrizität durch Optokopplerisolierung, sicherer Betrieb.
3. Die Stromleitung und die Fußschalterleitung nehmen den Bolzen der Schnellverbindungsklemme an, bequemer und zuverlässiger.
4. Eingangszeit, Strom mit hochpräzisen einfachen Potentiometer, um eine zuverlässige, bequeme Eingabe zu gewährleisten
5. On-Board-Stromversorgung, Zustand, Fuß, Trigger-Anzeige, Arbeitsstatus deutlich sichtbar.
6. Das Design einer zuverlässigen Nulldurchgangserkennungsschaltung, um sicherzustellen, dass die SCR-Phasenverschiebungsgenauigkeit.
7. Der Controller ist kompatibel mit 40A scr.
8. Digitale Steuerschnittstelle, Sie können die aktuelle Zeit und aktuelle Einstellungen anzeigen.
9. Eingangszeit von 1-50, Zykluseinheit (1 Zyklen ist 20 ms), Stromeingang (30-99%).
Spezifikationen:
Material: PCB
Farbe Rot

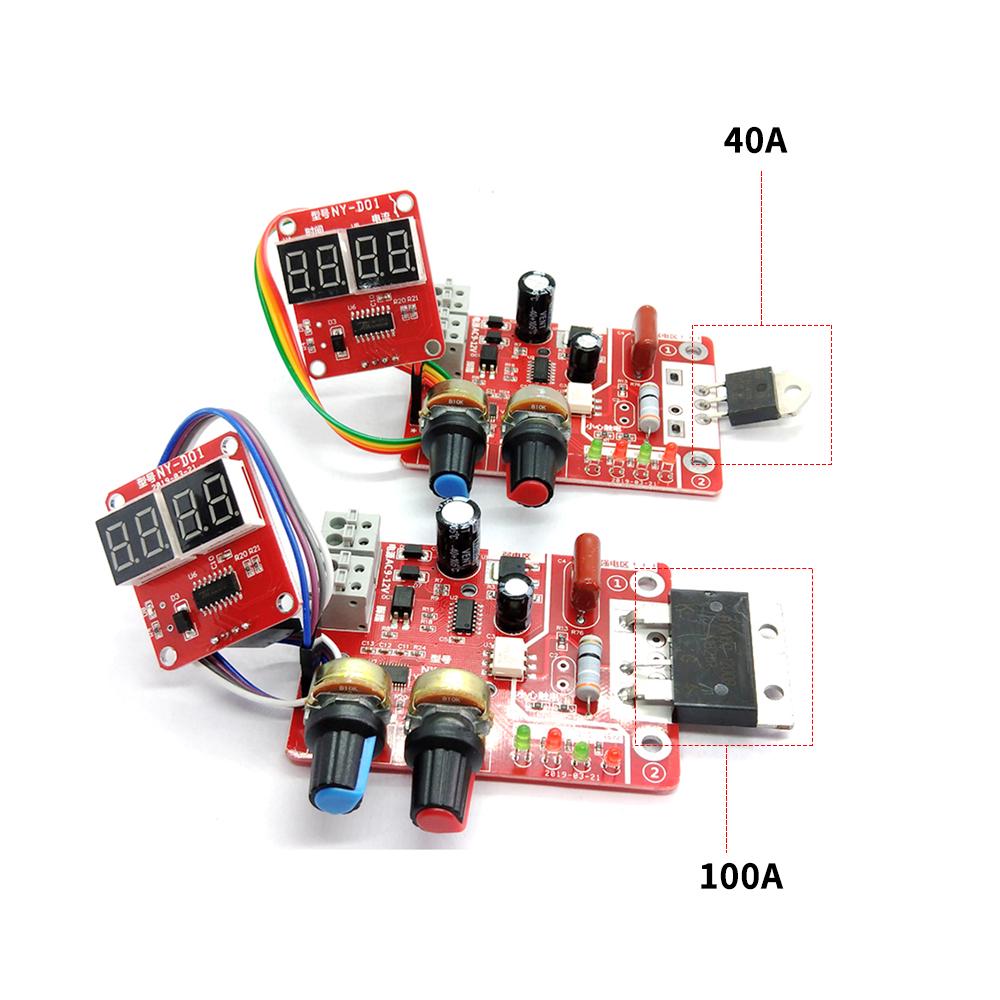

Strom: 40A / 100A (optional)
100A Thyristor / 40A Thyristor: Nur Thyristor
Leistungstransformator: Nur 1 AC 9V Transformator
Schweißstift: 3 * 100 Schweißstift Aluminiumoxid Kupfer
Fußschalter: EKW-5A-B Aluminium-Fußschalter
DKJ10-25 Stecker: Europäischer Schnellanschluss Kabel Schnell DKJ10-25 Stecker
Roter Wippschalter: Roter Wippschalter Fused Power Socket
Artikelgröße:
Bedienfeld: 80 * 60mm / 3.1 * 2.4 "
Anzeigetafel: 40 * 35mm / 1,6 * 1,4 "
Artikelgewicht: 86g/3,0 oz
Paketgewicht: 87g/3,1 oz
Paketgröße: 80 * 60 * 30mm / 3.1 * 2.4 * 1.2 "
Hinweis:
Diese Version für die Massenproduktion ohne fliegende Version.
Das Paket enthält das Bedienfeld, das Display, die Kabelanpassung, die rote grüne Taste.
Aufgrund des einfachen Verbrauchs von siliziumgesteuerten Teilen, die im Inbetriebnahmeprozess leicht zu unterscheiden sind, wird empfohlen, dass Freunde Ersatzteile zusammenbringen, die leicht zu ersetzen sind. Bitte wählen Sie Ihre eigenen.
Paketliste:
1 * Hauptplatine
1 * Board anzeigen
1 * Kabel
