Spezifikationen:
Wenn das Modul das vordere Hindernissignal erkennt, leuchtet die grüne Kontrollleuchte auf der Leiterplatte, und der OUT-Port gibt weiterhin das Low-Level-Signal aus.
Das Modul erkennt den Abstand von 2 ~ 30cm, der Erfassungswinkel beträgt 35 °.
Der Erfassungsabstand kann das potentielle Gerät passieren, um das Potentiometer im Uhrzeigersinn einzustellen, der Erfassungsabstand nimmt zu.
Gegen den Uhrzeigersinn einstellbares Potentiometer, der Erfassungsabstand wird reduziert.
Der Sensor aktive Infrarot-Reflexionserkennung, so dass die Zielreflektivität und -form der Schlüssel zur Erfassung der Entfernung ist.
Welcher schwarze Erfassungsabstand ist der kleinste, weiß ist der größte.
Kleine Fläche von ??Der Objektabstand ist klein, der große Flächenabstand ist weit.
Der Ausgangsport OUT des Sensormoduls kann direkt mit dem Mikrocontroller-IO-Port verbunden werden, kann auch direkt ein 5V-Relais ansteuern.
Der Komparator mit LM393, stabil.
Es kann 3-5V DC Stromversorgung zum Modul verwendet werden.
Wenn das Gerät eingeschaltet ist, leuchtet die rote Betriebsanzeige.
Mit 3mm Schraubenlöchern, einfach zu installieren, zu installieren.

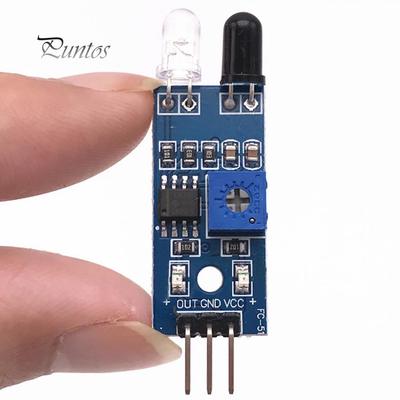

Art: Infrarot-Hindernisvermeidungsmodul
Menge: 1 Stück
Verbindung: VCC-VCC, GND-GND, OUT-IO
Die Leiterplattengröße: 3,2 cm x 1,4 cm(Ca.)
Erkannte Entfernung: 2cm - 30cm- 11.81" (Ca.)
Schnittstellenbeschreibung (3-Leiter):
VCC: Externe 3.3V-5V Spannung(Kann direkt an 5V-MCU und 3,3V-MCU angeschlossen werden)
GND: GND Extern
OUT: Digitale Ausgangsschnittstellen für kleine Boards(0 und 1)
Anmerkungen:
Jedes Modul wurde bei der Lieferung des Schwellenspannungsvergleichs durch die Potentiometer-Einstellung, stellen Sie das Potentiometer nicht willkürlich ein, es sei denn, es gibt außergewöhnliche Umstände.
Aufgrund der unterschiedlichen Licht- und Bildschirmeinstellungen kann die Farbe des Artikels geringfügig von der Abbildung abweichen.
Bitte erlauben Sie geringfügige Maßunterschiede aufgrund unterschiedlicher manueller Messungen.
Paket enthalten:
1 x Infrarot-Hindernisvermeidungsmodul
